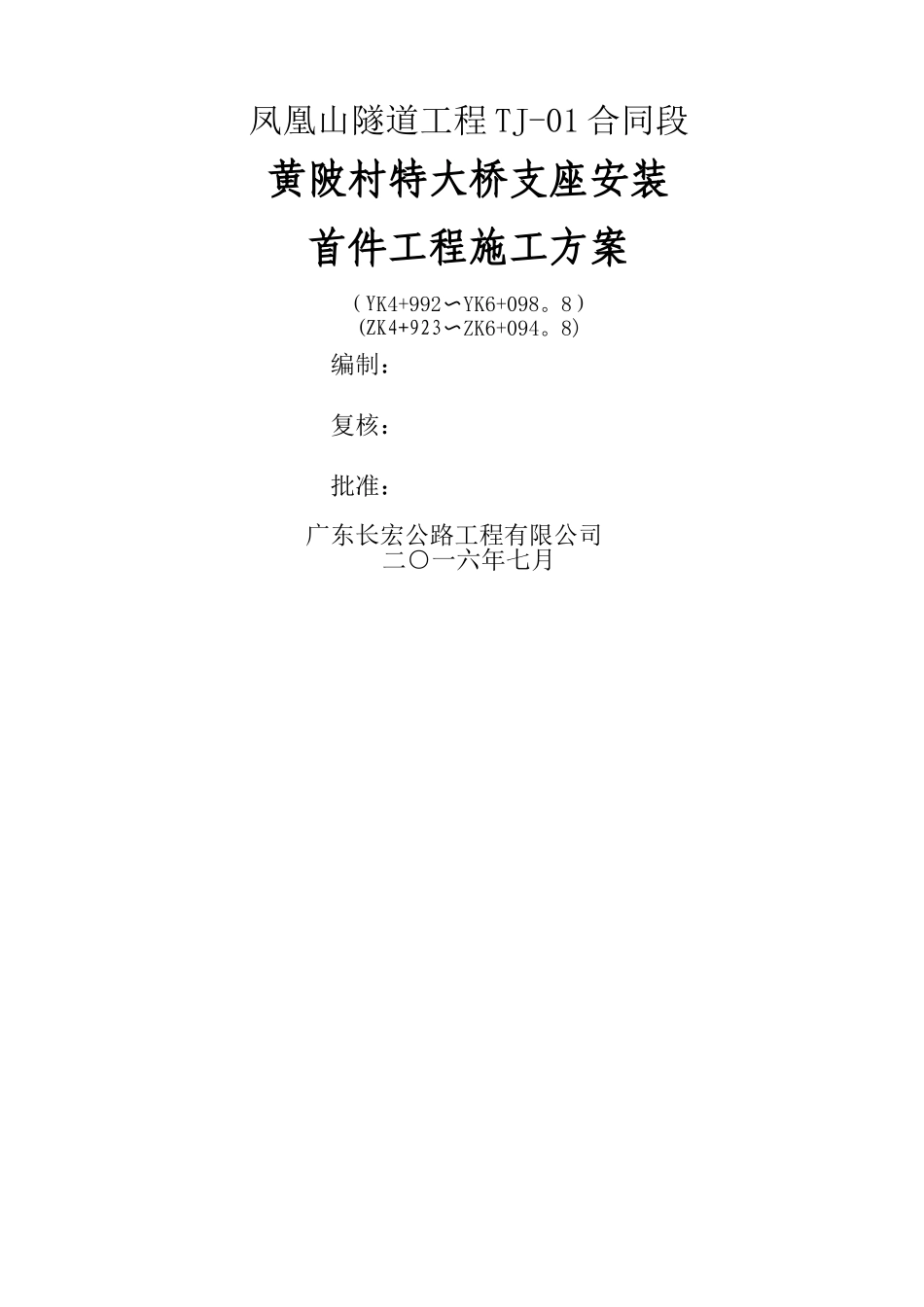

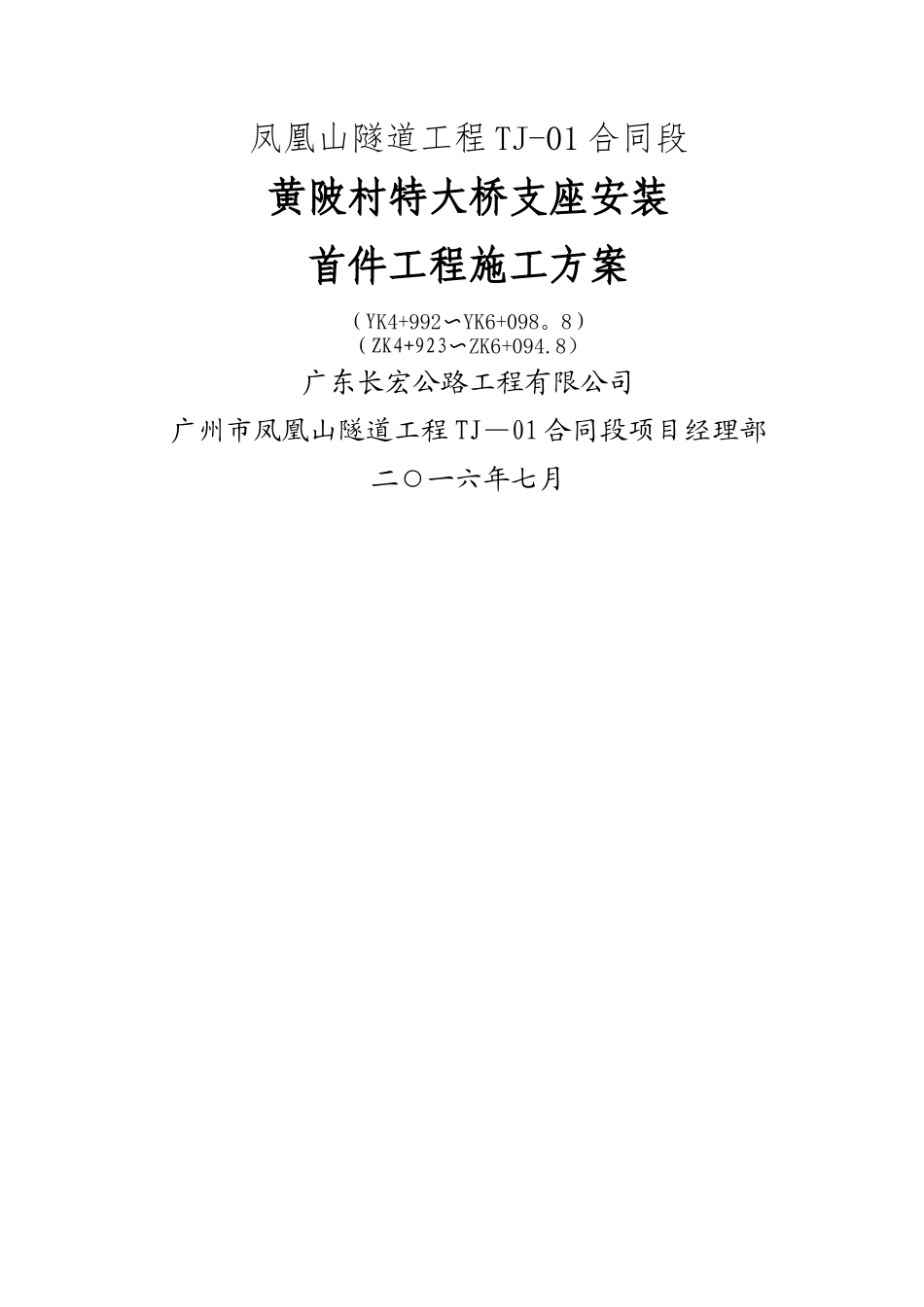

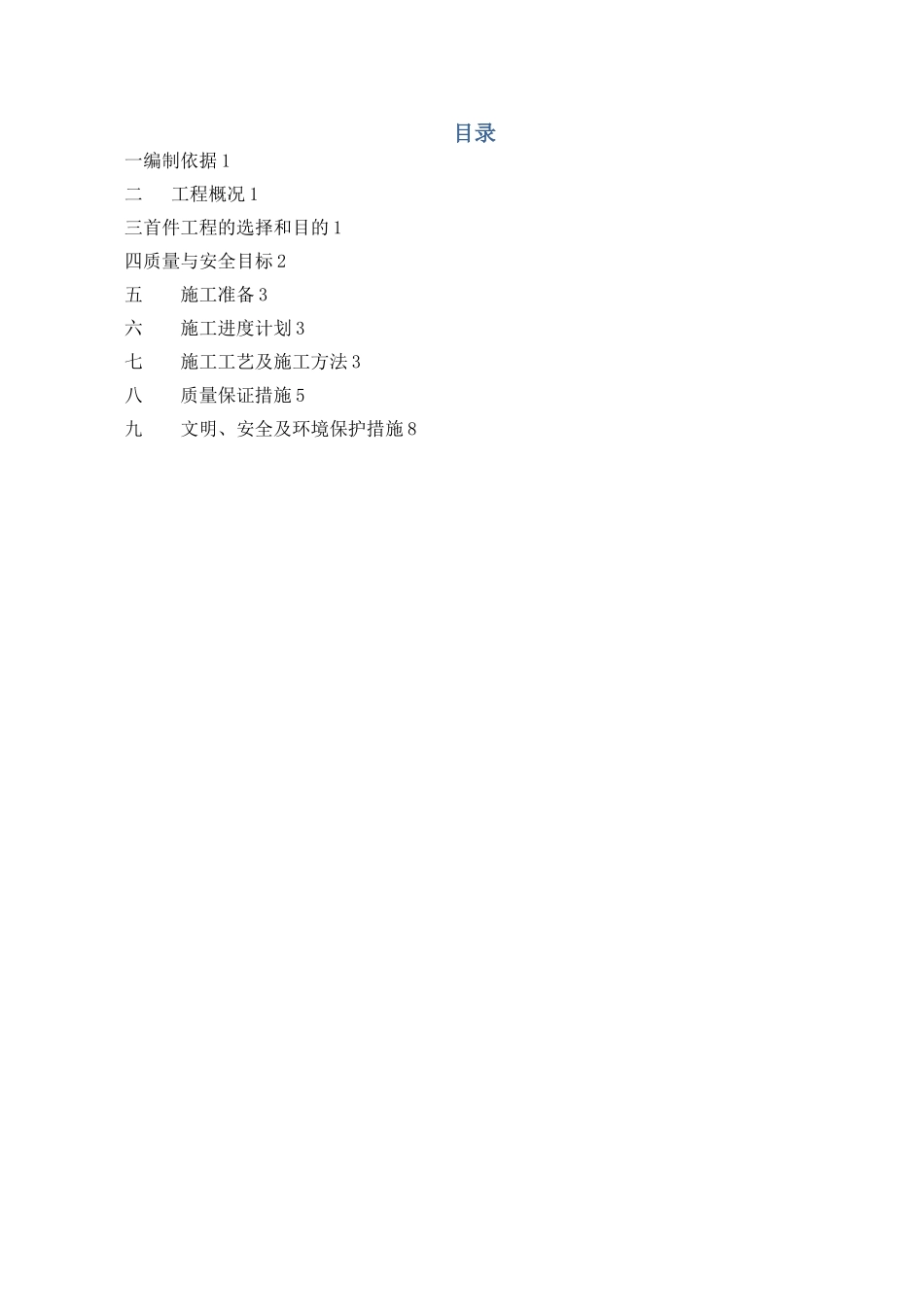

凤凰山隧道工程 TJ-01 合同段黄陂村特大桥支座安装首件工程施工方案（YK4+992〜YK6+098。8）（ZK4+923〜ZK6+094.8）广东长宏公路工程有限公司广州市凤凰山隧道工程 TJ—01 合同段项目经理部二○一六年七月凤凰山隧道工程 TJ-01 合同段黄陂村特大桥支座安装首件工程施工方案（YK4+992〜YK6+098。8）(ZK4+923〜ZK6+094。8)编制：复核：批准：广东长宏公路工程有限公司二○一六年七月目录一编制依据 1二 工程概况 1三首件工程的选择和目的 1四质量与安全目标 2五 施工准备 3六 施工进度计划 3七 施工工艺及施工方法 3八 质量保证措施 5九 文明、安全及环境保护措施 8一、编制依据(1）据“广州凤凰山隧道工程 TJ—01 合同段”两阶段施工图设计；(2)凤凰山隧道工程 TJ01 合同段施工招标文件及招标文件补遗书;（3）《公路桥涵施工技术法律规范》（JTG/T F50-2024）;（4）《公路工程技术标准》（JTG B01—2024）;(5）《公路工程质量检验评定标准》（JTG F80/1-2024)；二、工程概况凤凰山隧道工程 TJ—01 合同段位于广州市萝岗区黄陂村,起点位于黄陂村特大桥 0 号桥台侧墙,桩号为 YK4+992（左幅桩号为 ZK4+923),终点 位 于 黄 陂 村 特 大 桥 28 号 （ 左 幅 30 号 ） 桥 台 侧 墙 , 桩 号 为YK6+098.8(左幅桩号为 ZK6+094.8），路线全长：左线 1.172km,右线1。107Km.本 项 目 桥 梁 上 部 结 构 为 : 主 桥 190m 连 续 刚 构 ， 引 桥 为25m、30m、40m 预制小箱梁，25m、30m 箱梁采纳先简支后桥面连续结构，40m 箱梁采纳先简支后结构连续。主 桥 为 连 续 刚 构 桥 梁 ， 边 墩 墩 顶 为 盆 式 支 座 ， 型 号 为GPZ(Ⅱ）3.5DX/3。5SX，全桥共计 8 个盆式支座。三、首件工程的选择和目的 1、首件工程施工的选择 根据“双标"要求及现场具体情况，我部选择左幅 19＃墩作为首件工程进行施工，该墩顶支座为 GPZ（Ⅱ）3。5DX/3。5SX。2、实行首件工程的目的 （1）熟悉支座安装的运作程序和各种检查手段,使以后支座安装施工在有序、有效的组织和监督下优质高效进行。（2）摸索并总结如何依据招标文件的技术法律规范、质量标准进行法律规范化的程序管理方法和质量控制手段。 （3）更好的了解支座安装施工过程中所需注意的特别事项。（4)通过首件工程施工，收集相关数据，用以指导优化全桥支座安装施工并达到法律规范要求的质量标准.四、质量...
