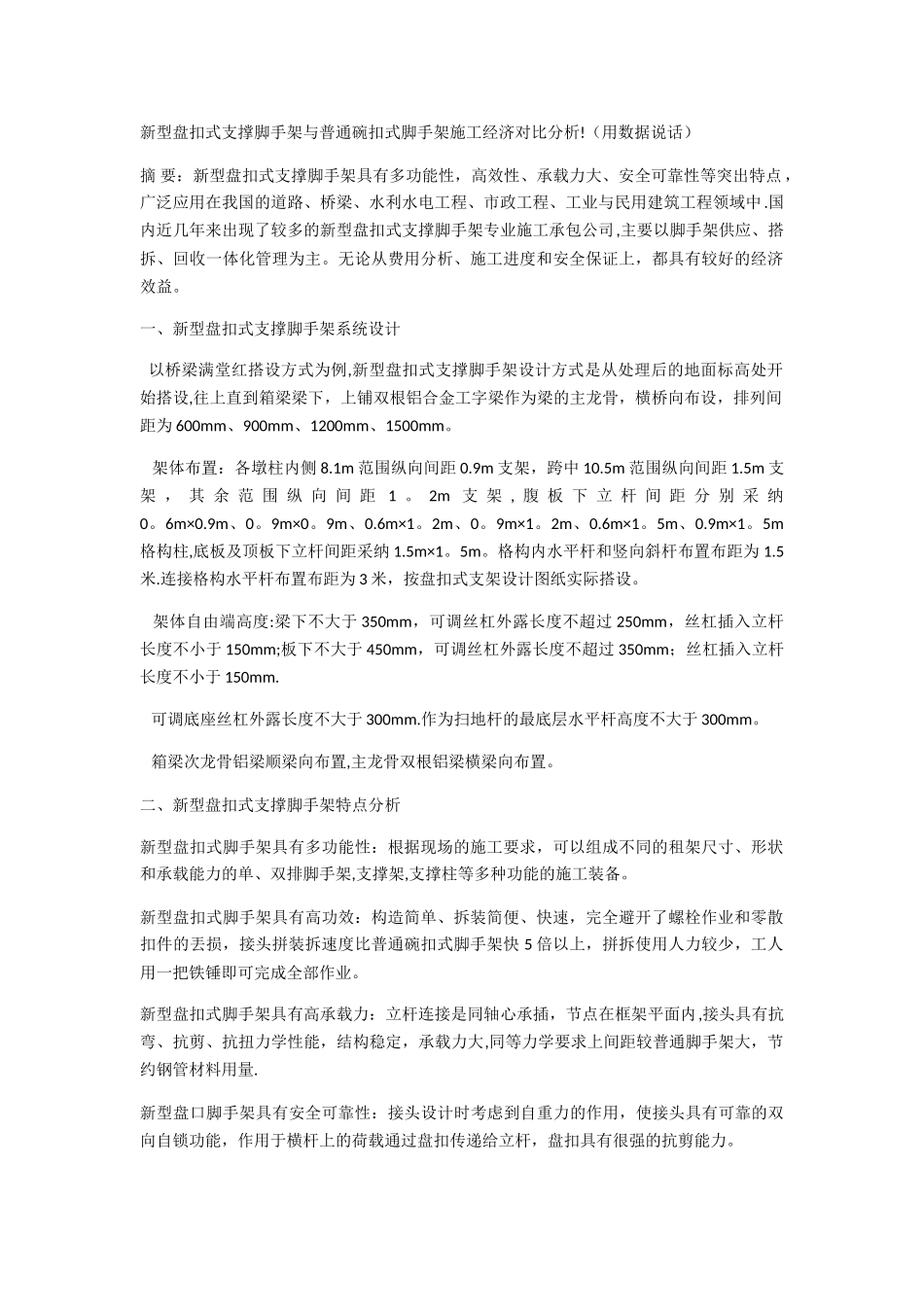

新型盘扣式支撑脚手架与普通碗扣式脚手架施工经济对比分析!_第1页
1/3

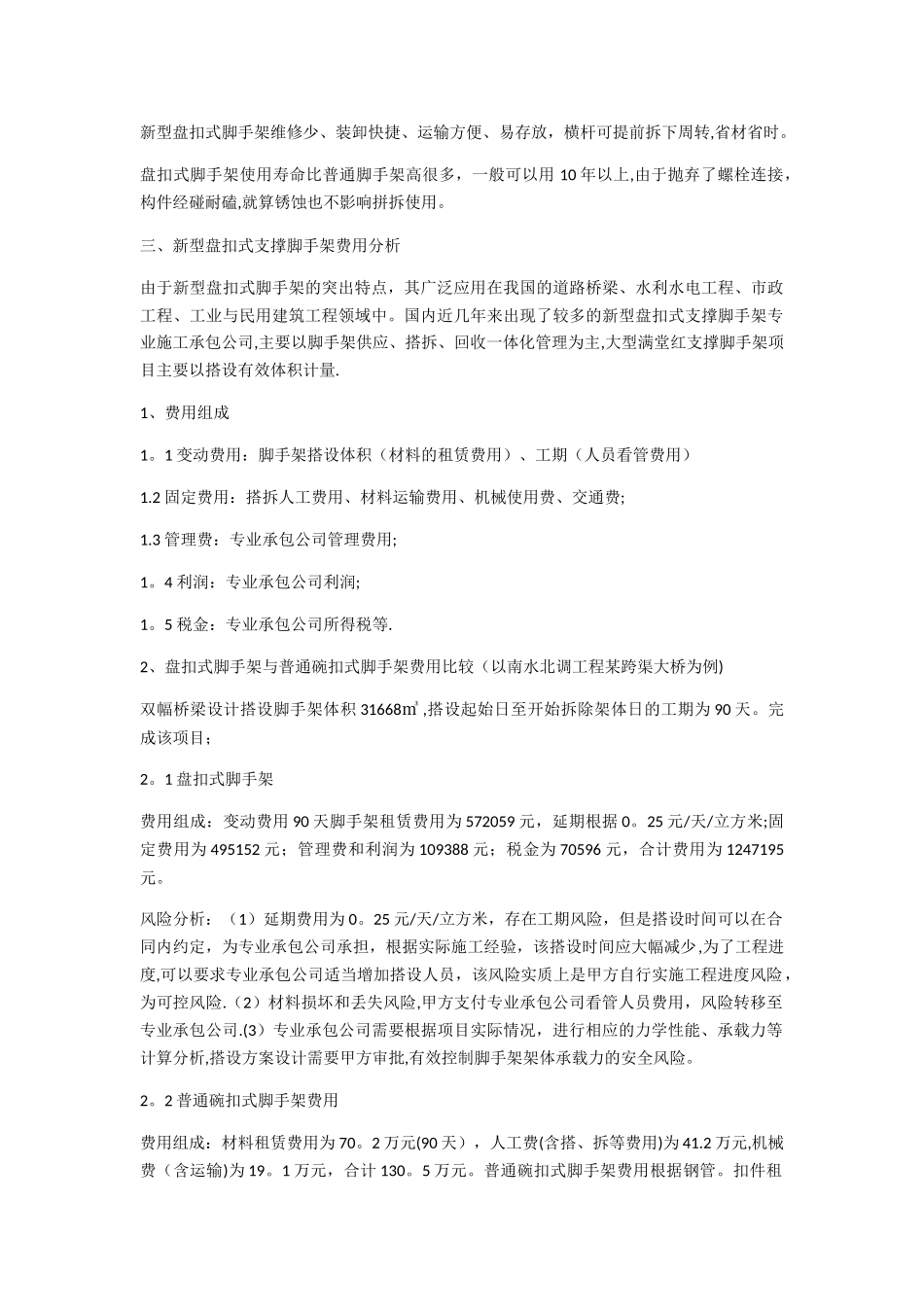

新型盘扣式支撑脚手架与普通碗扣式脚手架施工经济对比分析!_第2页
2/3

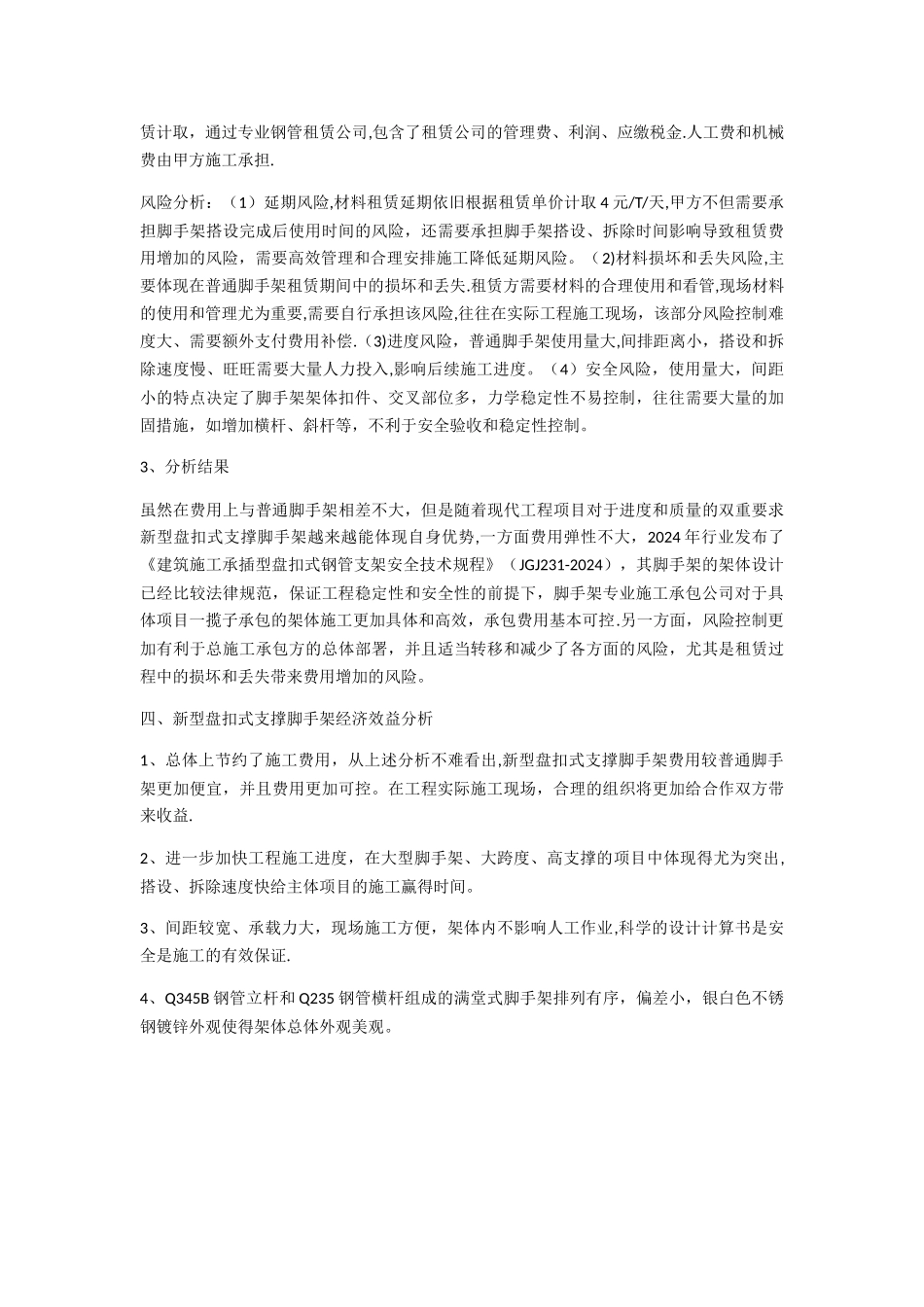

新型盘扣式支撑脚手架与普通碗扣式脚手架施工经济对比分析!_第3页
3/3
新型盘扣式支撑脚手架与普通碗扣式脚手架施工经济对比分析!(用数据说话)摘 要:新型盘扣式支撑脚手架具有多功能性,高效性、承载力大、安全可靠性等突出特点 ,广泛应用在我国的道路、桥梁、水利水电工程、市政工程、工业与民用建筑工程领域中.国内近几年来出现了较多的新型盘扣式支撑脚手架专业施工承包公司,主要以脚手架供应、搭拆、回收一体化管理为主。无论从费用分析、施工进度和安全保证上,都具有较好的经济效益。一、新型盘扣式支撑脚手架系统设计 以桥梁满堂红搭设方式为例,新型盘扣式支撑脚手架设计方式是从处理后的地面标高处开始搭设,往上直到箱梁梁下,上铺双根铝合金工字梁作为梁的主龙骨,横桥向布设,排列间距为 600mm、900mm、1200mm、1500mm。 架体布置:各墩柱内侧 8.1m 范围纵向间距 0.9m 支架,跨中 10.5m 范围纵向间距 1.5m 支架 , 其 余 范 围 纵 向 间 距 1 。 2m 支 架 , 腹 板 下 立 杆 间 距 分 别 采 纳0。6m×0.9m、0。9m×0。9m、0.6m×1。2m、0。9m×1。2m、0.6m×1。5m、0.9m×1。5m格构柱,底板及顶板下立杆间距采纳 1.5m×1。5m。格构内水平杆和竖向斜杆布置布距为 1.5米.连接格构水平杆布置布距为 3 米,按盘扣式支架设计图纸实际搭设。 架体自由端高度:梁下不大于 350mm,可调丝杠外露长度不超过 250mm,丝杠插入立杆长度不小于 150mm;板下不大于 450mm,可调丝杠外露长度不超过 350mm;丝杠插入立杆长度不小于 150mm. 可调底座丝杠外露长度不大于 300mm.作为扫地杆的最底层水平杆高度不大于 300mm。 箱梁次龙骨铝梁顺梁向布置,主龙骨双根铝梁横梁向布置。二、新型盘扣式支撑脚手架特点分析新型盘扣式脚手架具有多功能性:根据现场的施工要求,可以组成不同的租架尺寸、形状和承载能力的单、双排脚手架,支撑架,支撑柱等多种功能的施工装备。新型盘扣式脚手架具有高功效:构造简单、拆装简便、快速,完全避开了螺栓作业和零散扣件的丟损,接头拼装拆速度比普通碗扣式脚手架快 5 倍以上,拼拆使用人力较少,工人用一把铁锤即可完成全部作业。新型盘扣式脚手架具有高承载力:立杆连接是同轴心承插,节点在框架平面内,接头具有抗弯、抗剪、抗扭力学性能,结构稳定,承载力大,同等力学要求上间距较普通脚手架大,节约钢管材料用量.新型盘口脚手架具有安全可靠性:接头设计时考虑到自重力的作用,使接头具有可靠的双向自锁功能,作用于横杆上的荷载通过...
