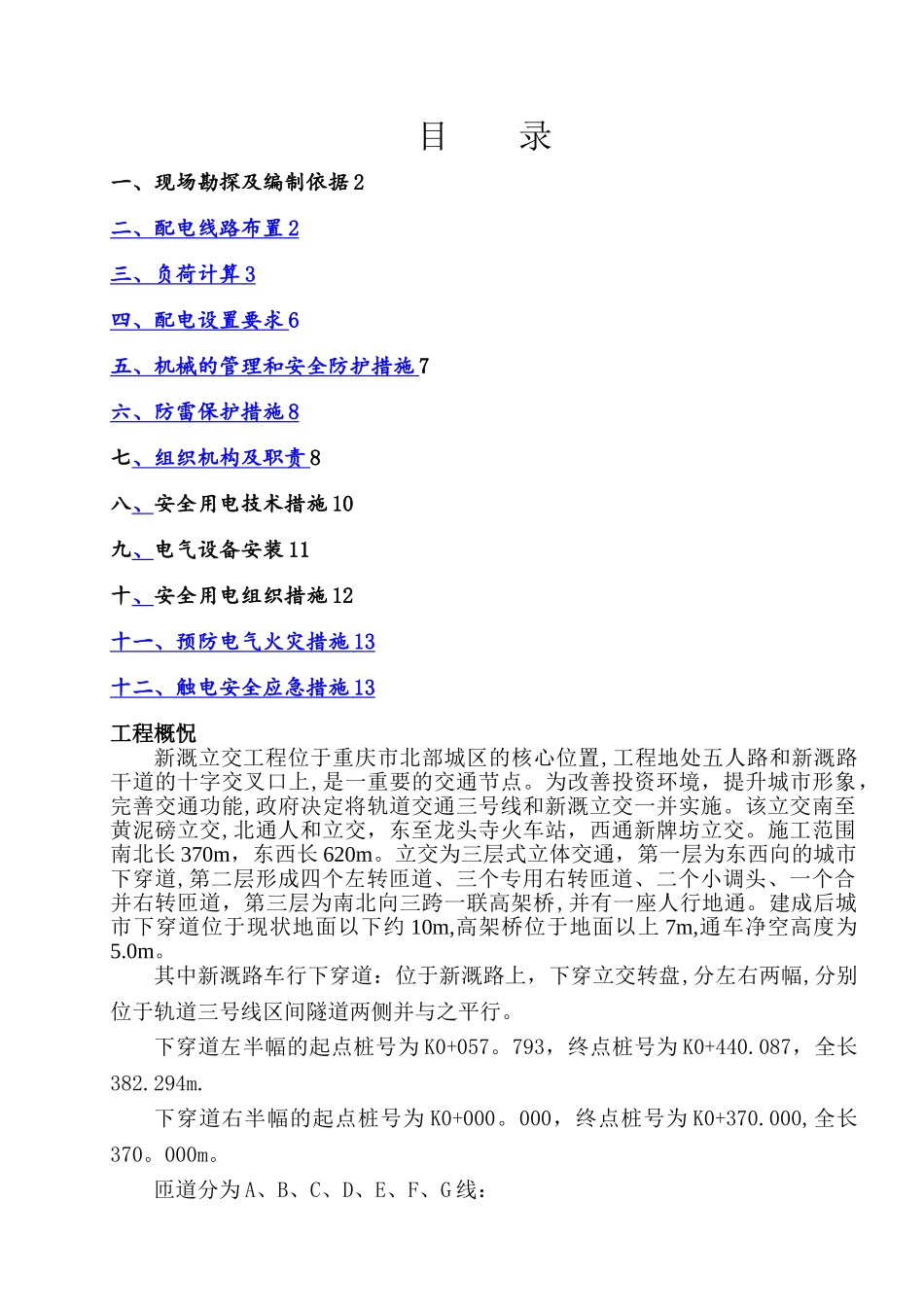

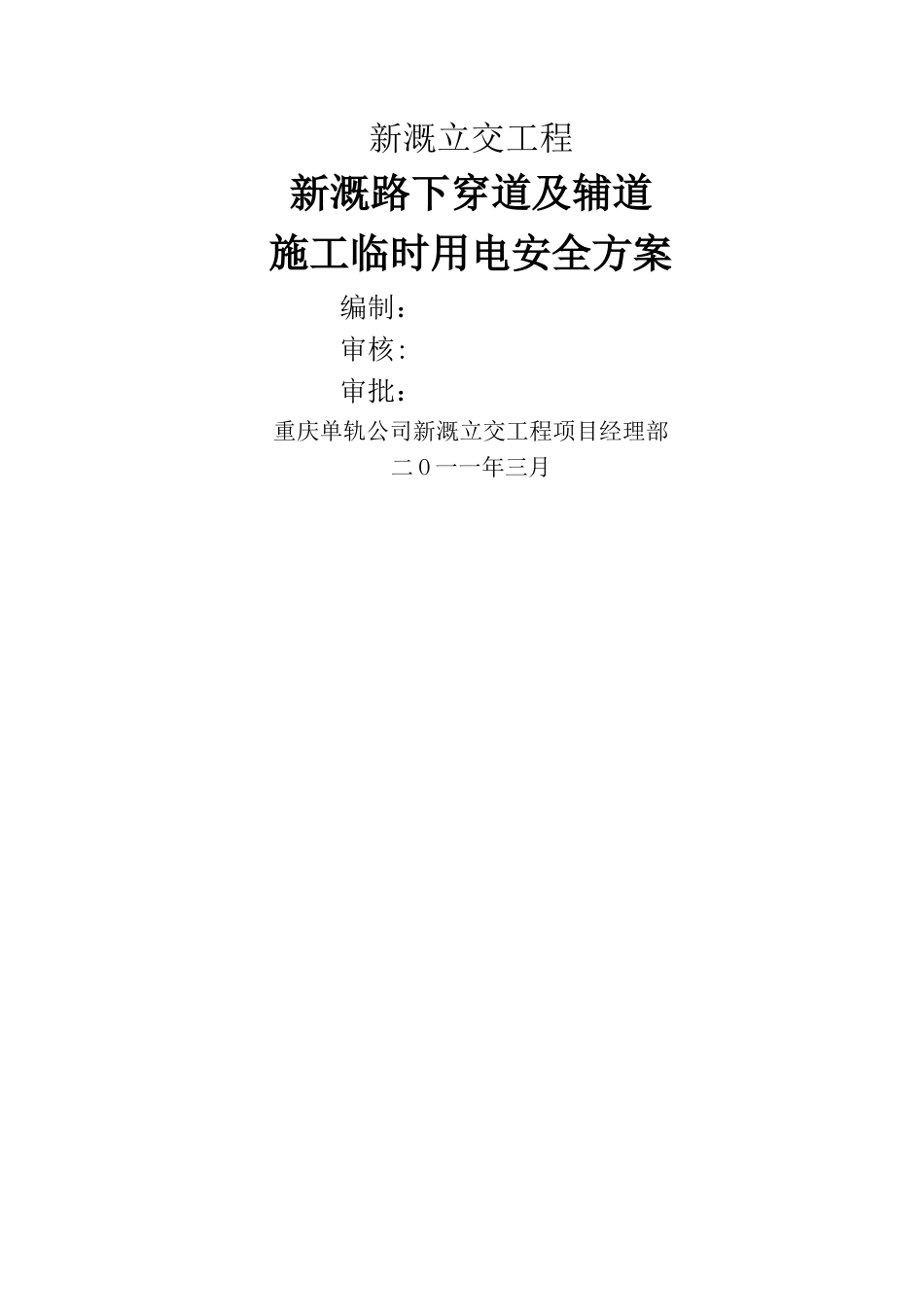

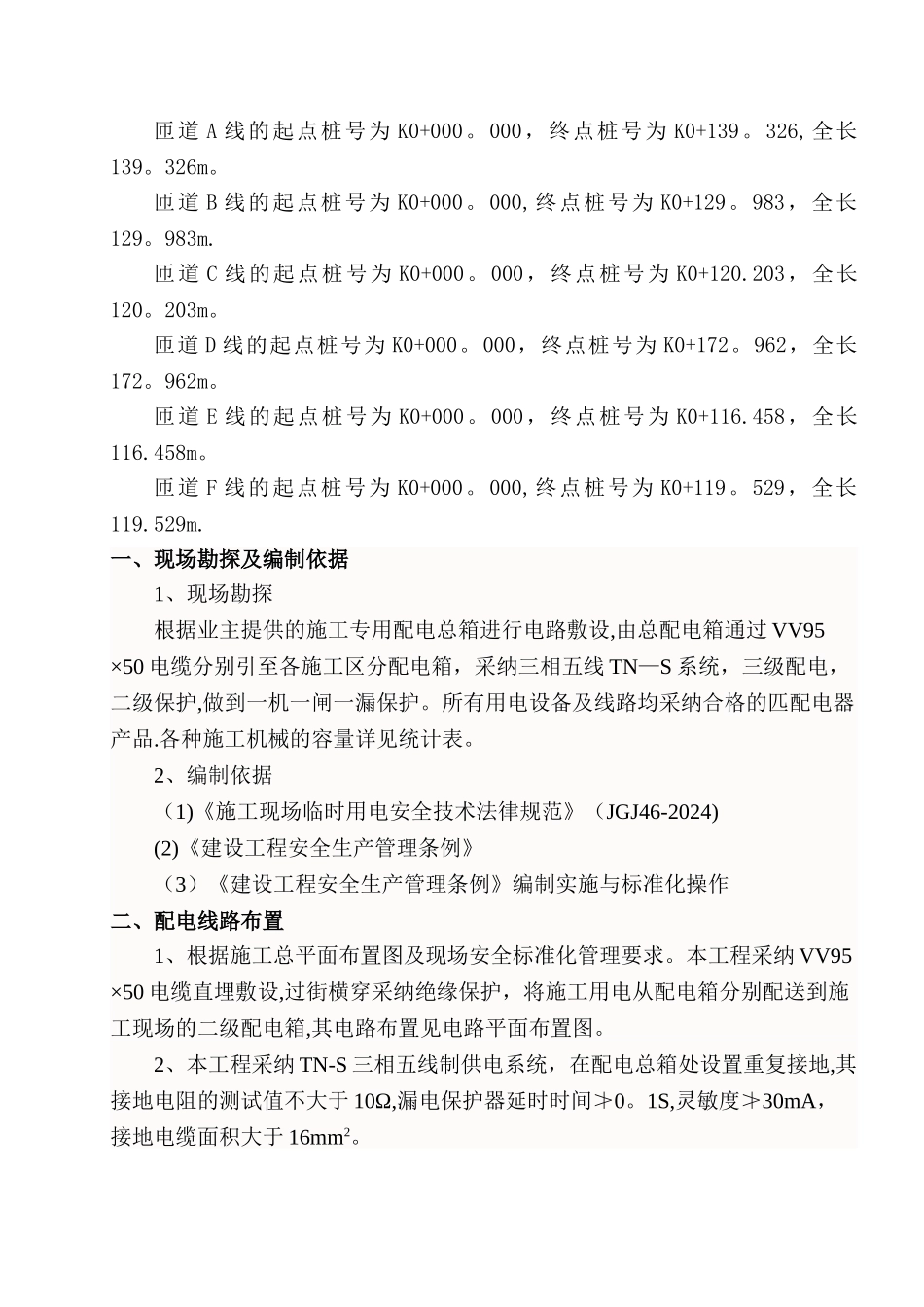

新溉立交工程新溉路下穿道及辅道施工临时用电安全方案编制: 审核: 审批:重庆单轨公司新溉立交工程项目经理部二 O 一一年三月目 录一、现场勘探及编制依据 2二、配电线路布置 2 三、负荷计算 3 四、配电设置要求 6五、机械的管理和安全防护措施 7六、 防雷保护措施 8 七、组织机构及职责 8八、 安全用电技术措施 10九、 电气设备安装 11十、 安全用电组织措施 12十一、 预防电气火灾措施 1 3 十二、触电安全应急措施 1 3 工程概怳新溉立交工程位于重庆市北部城区的核心位置,工程地处五人路和新溉路干道的十字交叉口上,是一重要的交通节点。为改善投资环境,提升城市形象,完善交通功能,政府决定将轨道交通三号线和新溉立交一并实施。该立交南至黄泥磅立交,北通人和立交,东至龙头寺火车站,西通新牌坊立交。施工范围南北长 370m,东西长 620m。立交为三层式立体交通,第一层为东西向的城市下穿道,第二层形成四个左转匝道、三个专用右转匝道、二个小调头、一个合并右转匝道,第三层为南北向三跨一联高架桥,并有一座人行地通。建成后城市下穿道位于现状地面以下约 10m,高架桥位于地面以上 7m,通车净空高度为5.0m。其中新溉路车行下穿道:位于新溉路上,下穿立交转盘,分左右两幅,分别位于轨道三号线区间隧道两侧并与之平行。下穿道左半幅的起点桩号为 K0+057。793,终点桩号为 K0+440.087,全长382.294m.下穿道右半幅的起点桩号为 K0+000。000,终点桩号为 K0+370.000,全长370。000m。匝道分为 A、B、C、D、E、F、G 线:匝道 A 线的起点桩号为 K0+000。000,终点桩号为 K0+139。326,全长139。326m。匝道 B 线的起点桩号为 K0+000。000,终点桩号为 K0+129。983,全长129。983m.匝道 C 线的起点桩号为 K0+000。000,终点桩号为 K0+120.203,全长120。203m。匝道 D 线的起点桩号为 K0+000。000,终点桩号为 K0+172。962,全长172。962m。匝道 E 线的起点桩号为 K0+000。000,终点桩号为 K0+116.458,全长116.458m。匝道 F 线的起点桩号为 K0+000。000,终点桩号为 K0+119。529,全长119.529m.一、现场勘探及编制依据1、现场勘探根据业主提供的施工专用配电总箱进行电路敷设,由总配电箱通过 VV95 ×50 电缆分别引至各施工区分配电箱,采纳三相五线 TN—S 系统,三级配电,二级保护,做到一机一闸一漏保护。所有用电设备及线路均采纳合格的匹配电器产品.各种施工机械的容量详见统计表...
