方格网测量方案

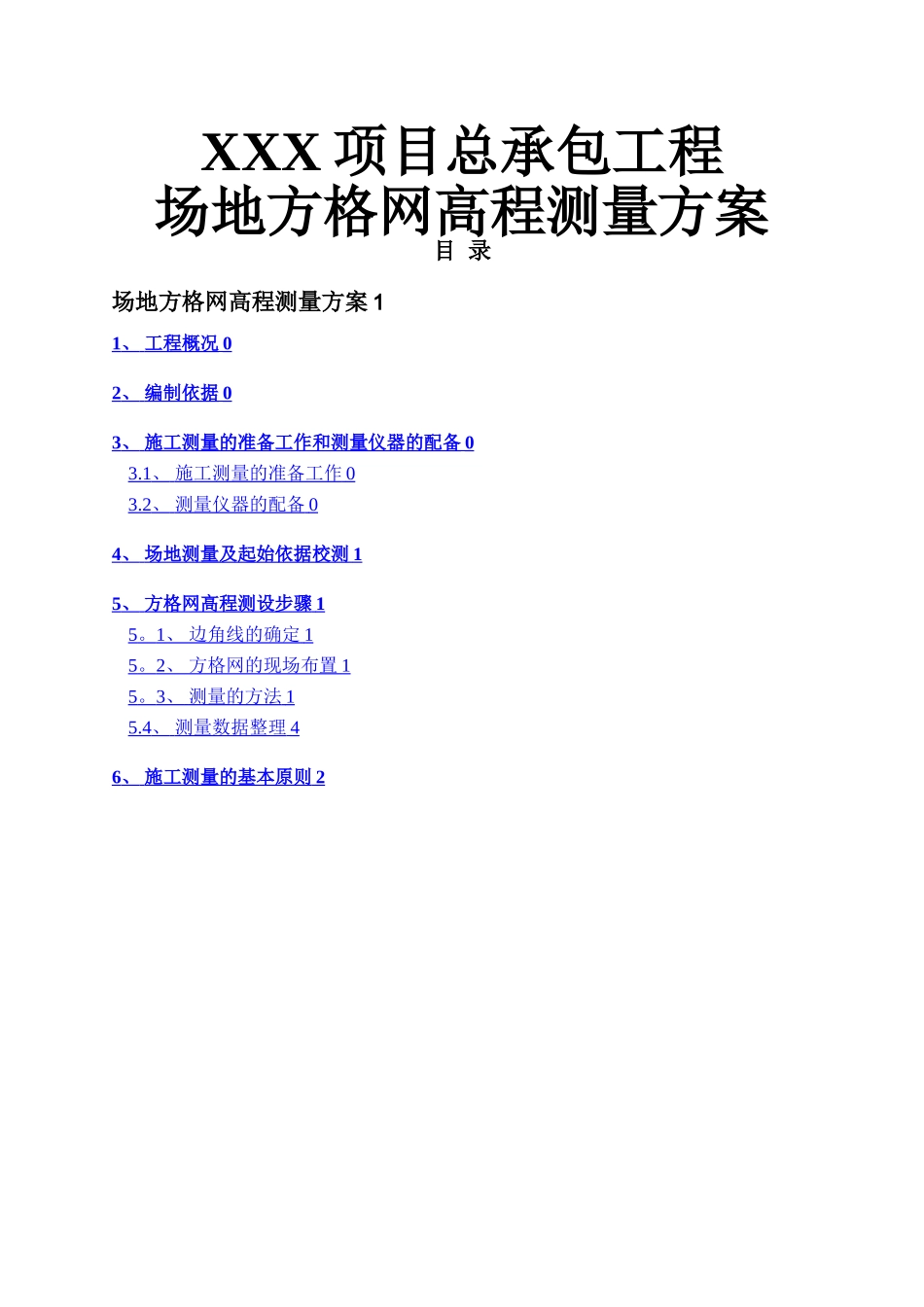

XXX 项目总承包工程场地方格网高程测量方案目 录场地方格网高程测量方案 11 、 工程概况 0 2 、 编制依据 0 3 、 施工测量的准备工作和测量仪器的配备 0 3.1 、 施工测量的准备工作 0 3.2 、 测量仪器的配备 0 4 、 场地测量及起始依据校测 1 5 、 方格网高程测设步骤 1 5 。 1 、 边角线的确定 1 5 。 2 、 方格网的现场布置 1 5 。 3 、 测量的方法 1 5.4 、 测量数据整理 4 6 、 施工测量的基本原则 2 场地方格网高程测量方案1、工程概况本工程建设地点位于 XXX 区。2、编制依据序号编制依据1业主提供的桩位测量控制点2XXX 项目施工总平面布置图3《XXX 项目施工组织设计》4《工程测量法律规范》（GB50026-2024）5《城市测量法律规范》(CJJ/T8-2024）3、施工测量的准备工作和测量仪器的配备3.1、施工测量的准备工作施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸和测量方法的熟悉,测量基准点的交接与校核,人员的组织及测量仪器的配备与检定，测量方案的讨论，工程测量重难点的分析与应对措施。具体为:（1）仔细阅读相关专业图纸，对比图纸熟悉场地平面尺寸和场地内的高差变化情况。(2）熟悉测量法律规范对施工测量的要求，确保施工测量的质量。（3）对比方格网测量平面布置图，现场勘察、校测建筑用地红线、围墙线的桩点坐标、高程。（4)测量人员配备：测量工 2~3 人，验线员 1 人。3.2、测量仪器的配备序号名称数量用 途精 度1全站仪1 台平面控制网的设置、闭合,平面方格网的标高测量角度测量精度 2″距离测量精度±（3mm+2ppm)2水准仪5 台标高测量控制±2mm/km4钢卷尺5 把长度测量计量所鉴定合格5对讲机4 对高程传递通讯5KM备注：另外需配备墨斗、钢钉、广线、线垂、标杆等。测量仪器应通过计量所检验并有合格证书，在检定周期内使用。4、场地测量及起始依据校测(1）进场时,用全站仪坐标测量法，并在现场用白灰撒 6m×6m 方格网，测量场地现状高程，作为土石方计算依据；以作为临时水电管线敷设及施工道路、暂设建筑物以及物料、机具场地的划分和定位等用.（2）建筑围墙桩点、水准点、场区首级控制网由我方反复校测无误后,再由我方引测到施工现场。（3）测量控制桩的校核根据业主方提供的导线点、高程成果，反算边长、角度、方位角、高差与现场实测比较,边长、角度、方位角的精度应达到导线相应等级精度，高差闭合为（n 为测站数)。应及时向...
