施工工艺之自动扶梯安装工程

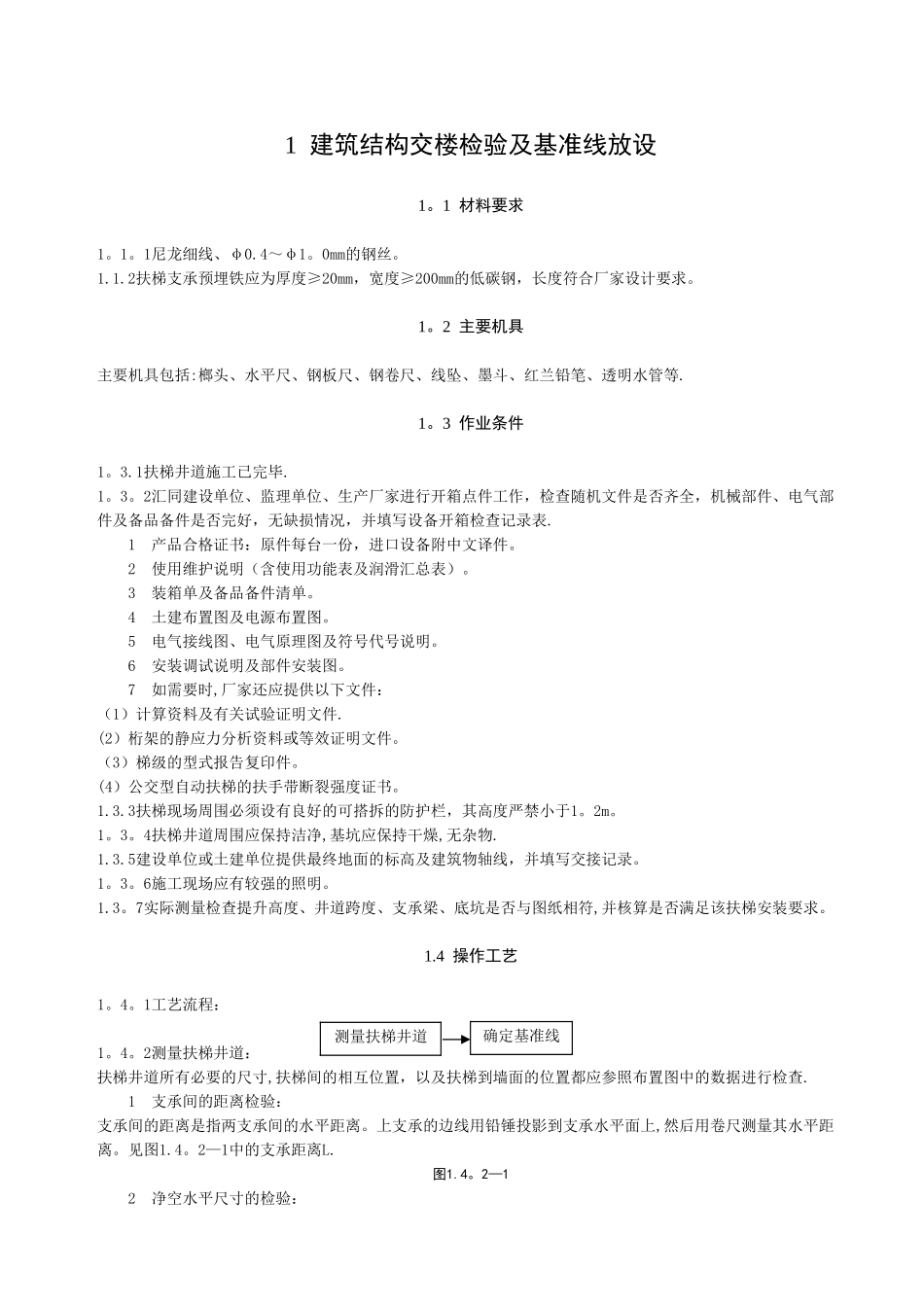

1 建筑结构交楼检验及基准线放设1。1 材料要求1。1。1尼龙细线、φ0.4～φ1。0mm的钢丝。1.1.2扶梯支承预埋铁应为厚度≥20mm，宽度≥200mm的低碳钢，长度符合厂家设计要求。1。2 主要机具主要机具包括:榔头、水平尺、钢板尺、钢卷尺、线坠、墨斗、红兰铅笔、透明水管等.1。3 作业条件1。3.1扶梯井道施工已完毕.1。3。2汇同建设单位、监理单位、生产厂家进行开箱点件工作，检查随机文件是否齐全，机械部件、电气部件及备品备件是否完好，无缺损情况，并填写设备开箱检查记录表. 1 产品合格证书：原件每台一份，进口设备附中文译件。 2 使用维护说明（含使用功能表及润滑汇总表）。 3 装箱单及备品备件清单。 4 土建布置图及电源布置图。 5 电气接线图、电气原理图及符号代号说明。 6 安装调试说明及部件安装图。 7 如需要时,厂家还应提供以下文件：（1）计算资料及有关试验证明文件.(2）桁架的静应力分析资料或等效证明文件。（3）梯级的型式报告复印件。(4）公交型自动扶梯的扶手带断裂强度证书。1.3.3扶梯现场周围必须设有良好的可搭拆的防护栏，其高度严禁小于1。2m。1。3。4扶梯井道周围应保持洁净,基坑应保持干燥,无杂物.1.3.5建设单位或土建单位提供最终地面的标高及建筑物轴线，并填写交接记录。1。3。6施工现场应有较强的照明。1.3。7实际测量检查提升高度、井道跨度、支承梁、底坑是否与图纸相符,并核算是否满足该扶梯安装要求。1.4 操作工艺1。4。1工艺流程：1。4。2测量扶梯井道：扶梯井道所有必要的尺寸,扶梯间的相互位置，以及扶梯到墙面的位置都应参照布置图中的数据进行检查. 1 支承间的距离检验：支承间的距离是指两支承间的水平距离。上支承的边线用铅锤投影到支承水平面上,然后用卷尺测量其水平距离。见图1.4。2—1中的支承距离L.图1.4。2—1 2 净空水平尺寸的检验：测量扶梯井道确定基准线净空水平尺寸是指上支承与其相对应的本层楼面边缘间的水平距离。上支承的边线用铅锤投影到下支承面的水平面上,上支承相对楼层边线用铅锤投影到下支承面的水平面上，然后用卷尺测量其水平距离，见图1。4.2-1中的净空水平尺寸Y。 3 提升高度的检验：提升高度是指下支承最终竣工楼面与上支承最终竣工楼面之间的垂直距离，测量现场业主提供的最终两楼层的标高之间的垂直距离来确定提升高度.见图1。4.2—1中的提升高度. 4 基坑深度与长度的检验：（1）基坑深度的检验：基坑深度是指下支承最终竣施工场地面与基坑底部...
