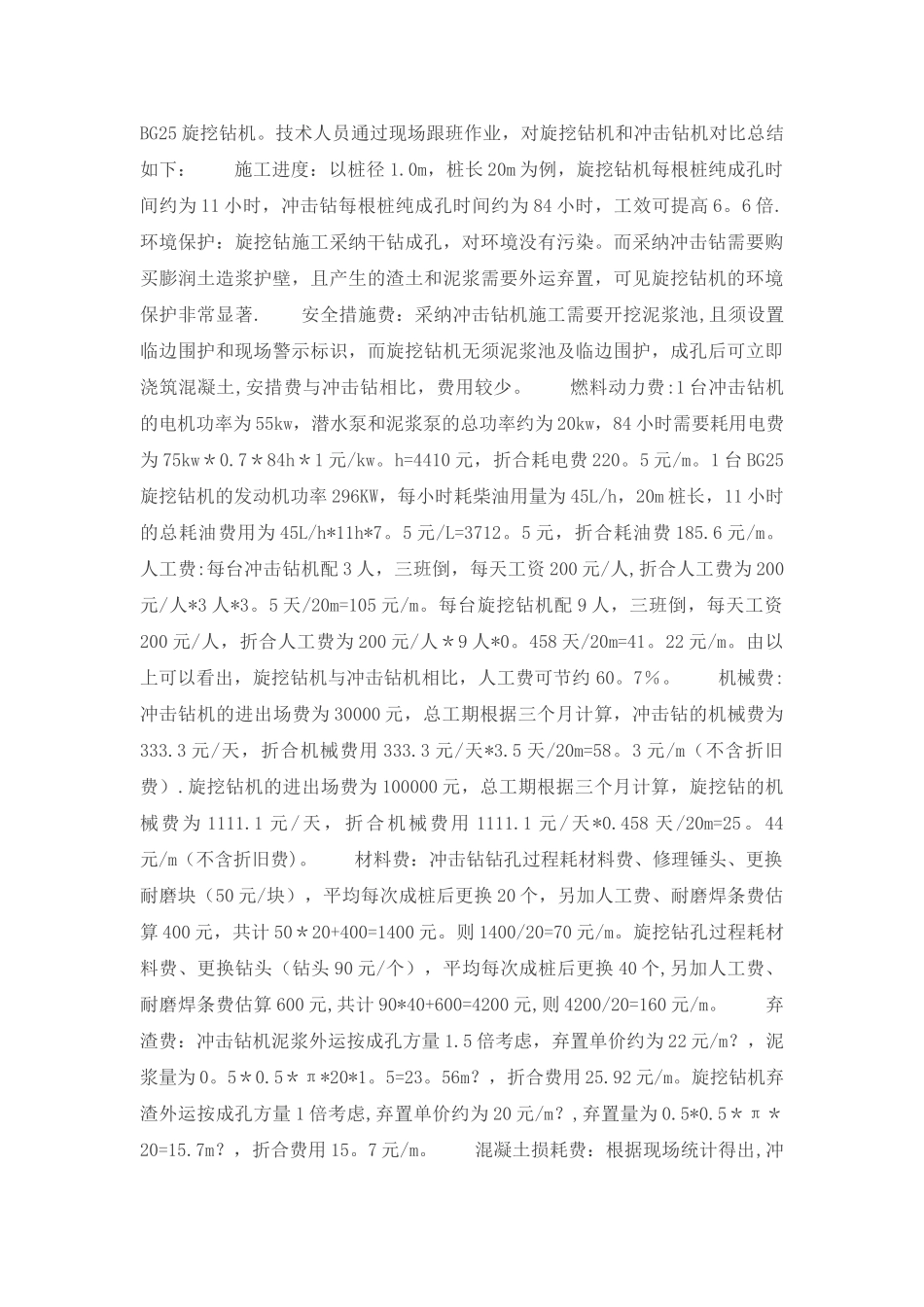

旋挖钻在工程桩基础风化岩层中的应用随着全国城市轨道交通的快速进展,在城市轨道交通建设中钻孔灌注桩基础已被广泛采纳,旋挖钻机[1]作为一种多功能、高效率的灌注桩成孔设备,具有高效、节能、低噪声、无污染、适应地层较广泛等优点,可钻进填土、粘性土、粉土、砂土、碎石土、软岩及风化岩等,是目前国内灌注桩工程施工中广泛使用的钻孔机械旋挖钻机,尤其是在风化岩层中的应用,旋挖钻机已逐渐被建筑施工行业认可。 1.旋挖钻与冲击钻的对比分析 1。1 工作效率高 旋挖钻机配置在可自动行走的履带式底盘上,履带自动行走,桩位之间移动方便,对位快速、准确,利用钻机的自身动力下灌孔桩的护筒,钻杆自动伸缩,钻进过程中也不用装、拆钻杆,减少了桩基施工的辅助工作时间,工作效率明显高。 1.2 自动化程度高,施工质量好 旋挖钻机[2]是利用伸缩钻杆传递扭矩并带动回转钻斗、短螺旋钻头或其他作业装置进行干、湿钻进、逐次取土(岩屑)、反复循环作业成孔的一种专用机械设备。它是一种多功能、高效率的灌注桩桩孔的成孔设备,可以实现桅杆垂直度的自动调节和钻孔深度的计量,与传统的冲击钻相比,灌注桩的成孔垂直度和孔径质量高,不会出现扩孔或缩径,同时钻孔深度由电脑控制,超钻或欠钻情况容易控制,沉渣也偏少,与冲击钻相比,旋挖钻机自动化程度高,而且施工质量好. 1。3 环保 旋挖钻机采纳动力头,利用较强的扭矩直接将风化岩土等钻渣旋转挖掘出来,再使用旋挖斗将钻渣提出孔外,地质条件好的情况下,不需要泥浆护壁,可实现干法施工作业,在特别地层需要泥浆护壁作业时,孔中的泥浆含量也比较低,而冲击钻施工需要采纳泥浆护壁且悬浮钻渣,泥浆量很大,因此旋挖钻机泥浆污染少,环保。 1。4 施工成本低 旋挖钻机施工速度快,工作效率高,因此时间成本低。旋挖钻机动力靠烧柴油,而冲击钻需要申请施工用电,减少了临时用电的巨大投入。旋挖钻机施工无须泥浆护壁和设置泥浆池临边围护,节约了泥浆弃置费,安措费也较低. 2.工程实例和成本分析 该标段长 5885 米,均为高架桥,桩基础均采纳钻孔灌注桩,桩径有 1。0m,1。2m,1。5m.桩身的地质条件从上到下的地层依次为素填土、全风化煌斑岩、中风化花岗岩、微风化煌斑岩或花岗岩。全标段共计有 1036 根钻孔桩,投入的机械设备为 10 台冲击钻机,3 台德国宝峨BG25 旋挖钻机。技术人员通过现场跟班作业,对旋挖钻机和冲击钻机对比总结如下: 施工进度:以桩径 1.0m,桩长 20m 为...
