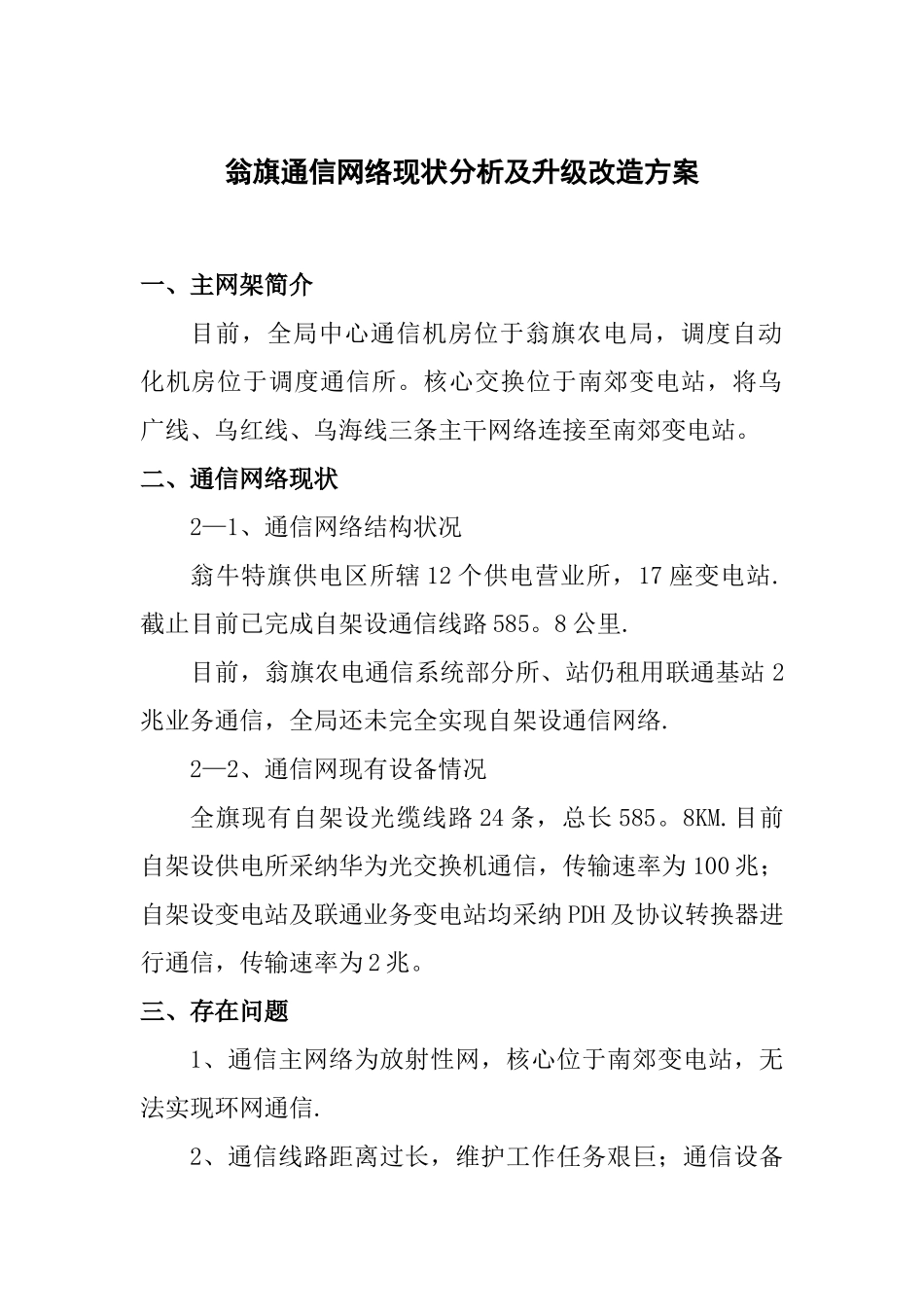

旗县通信网络现状及升级改造规划方案_第1页
1/5

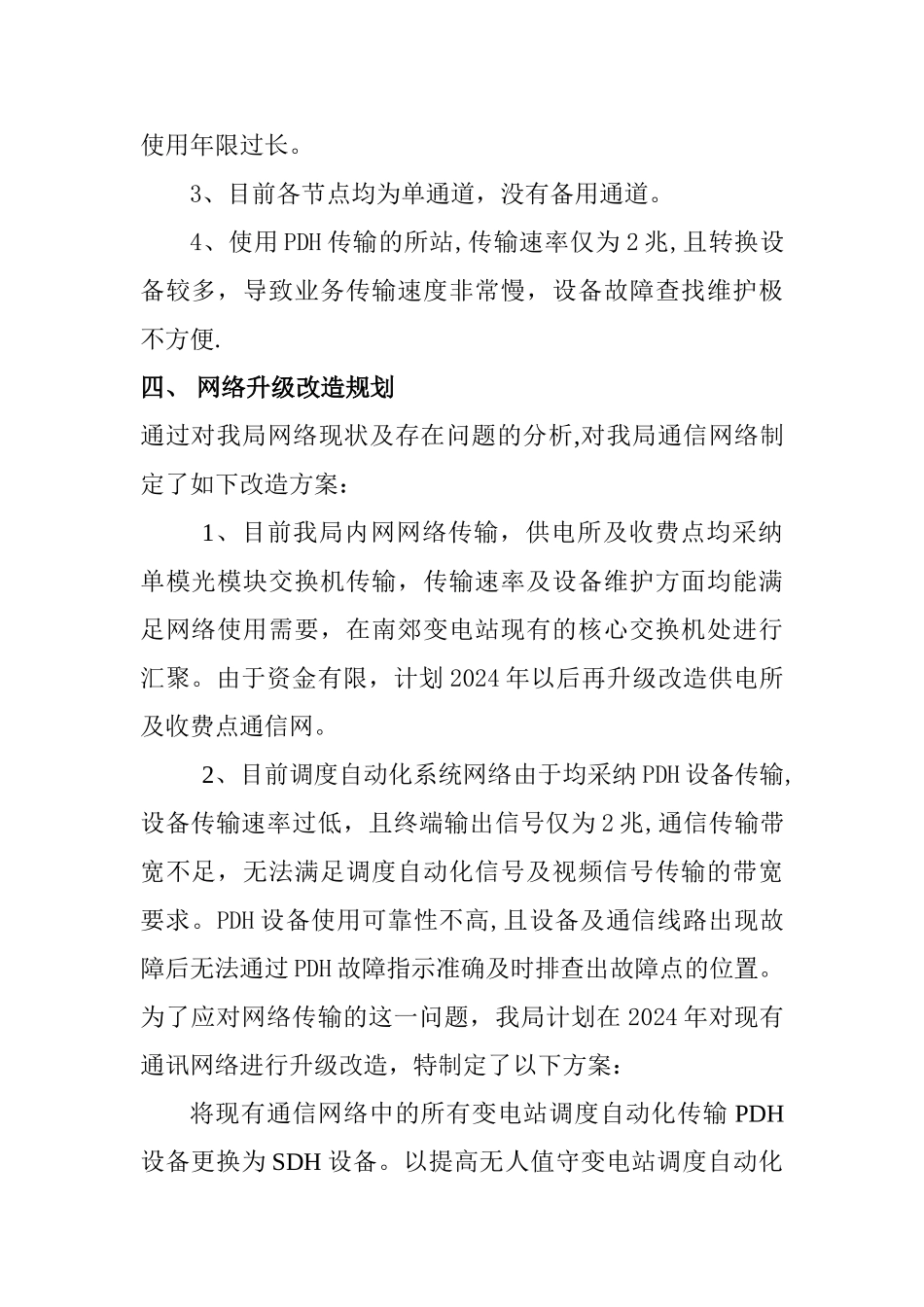

旗县通信网络现状及升级改造规划方案_第2页
2/5
旗县通信网络现状及升级改造规划方案_第3页
3/5
翁旗通信网络现状分析及升级改造方案一、主网架简介目前,全局中心通信机房位于翁旗农电局,调度自动化机房位于调度通信所。核心交换位于南郊变电站,将乌广线、乌红线、乌海线三条主干网络连接至南郊变电站。二、通信网络现状2—1、通信网络结构状况翁牛特旗供电区所辖 12 个供电营业所,17 座变电站.截止目前已完成自架设通信线路 585。8 公里.目前,翁旗农电通信系统部分所、站仍租用联通基站 2兆业务通信,全局还未完全实现自架设通信网络.2—2、通信网现有设备情况全旗现有自架设光缆线路 24 条,总长 585。8KM.目前自架设供电所采纳华为光交换机通信,传输速率为 100 兆;自架设变电站及联通业务变电站均采纳 PDH 及协议转换器进行通信,传输速率为 2 兆。三、存在问题1、通信主网络为放射性网,核心位于南郊变电站,无法实现环网通信.2、通信线路距离过长,维护工作任务艰巨;通信设备使用年限过长。3、目前各节点均为单通道,没有备用通道。4、使用 PDH 传输的所站,传输速率仅为 2 兆,且转换设备较多,导致业务传输速度非常慢,设备故障查找维护极不方便.四、 网络升级改造规划通过对我局网络现状及存在问题的分析,对我局通信网络制定了如下改造方案:1、目前我局内网网络传输,供电所及收费点均采纳单模光模块交换机传输,传输速率及设备维护方面均能满足网络使用需要,在南郊变电站现有的核心交换机处进行汇聚。由于资金有限,计划 2024 年以后再升级改造供电所及收费点通信网。2、目前调度自动化系统网络由于均采纳 PDH 设备传输,设备传输速率过低,且终端输出信号仅为 2 兆,通信传输带宽不足,无法满足调度自动化信号及视频信号传输的带宽要求。PDH 设备使用可靠性不高,且设备及通信线路出现故障后无法通过 PDH 故障指示准确及时排查出故障点的位置。为了应对网络传输的这一问题,我局计划在 2024 年对现有通讯网络进行升级改造,特制定了以下方案:将现有通信网络中的所有变电站调度自动化传输 PDH设备更换为 SDH 设备。以提高无人值守变电站调度自动化系统的安全稳定运行水平。利用 SDH 设备传输将光信号转换为电信号输出,骨干网传输速率达到 10G,终端输出速率达到 2。5G,极大提高调度自动化系统通信传输速率。SDH 设备相比 PDH 设备在稳定性上有较大提高,设备使用寿命显著提高,减少了运行维护的工作量,提高了设备运行可靠性。SDH 设备拥有安全准确可靠的网管系统,故障告警功能比 P...
