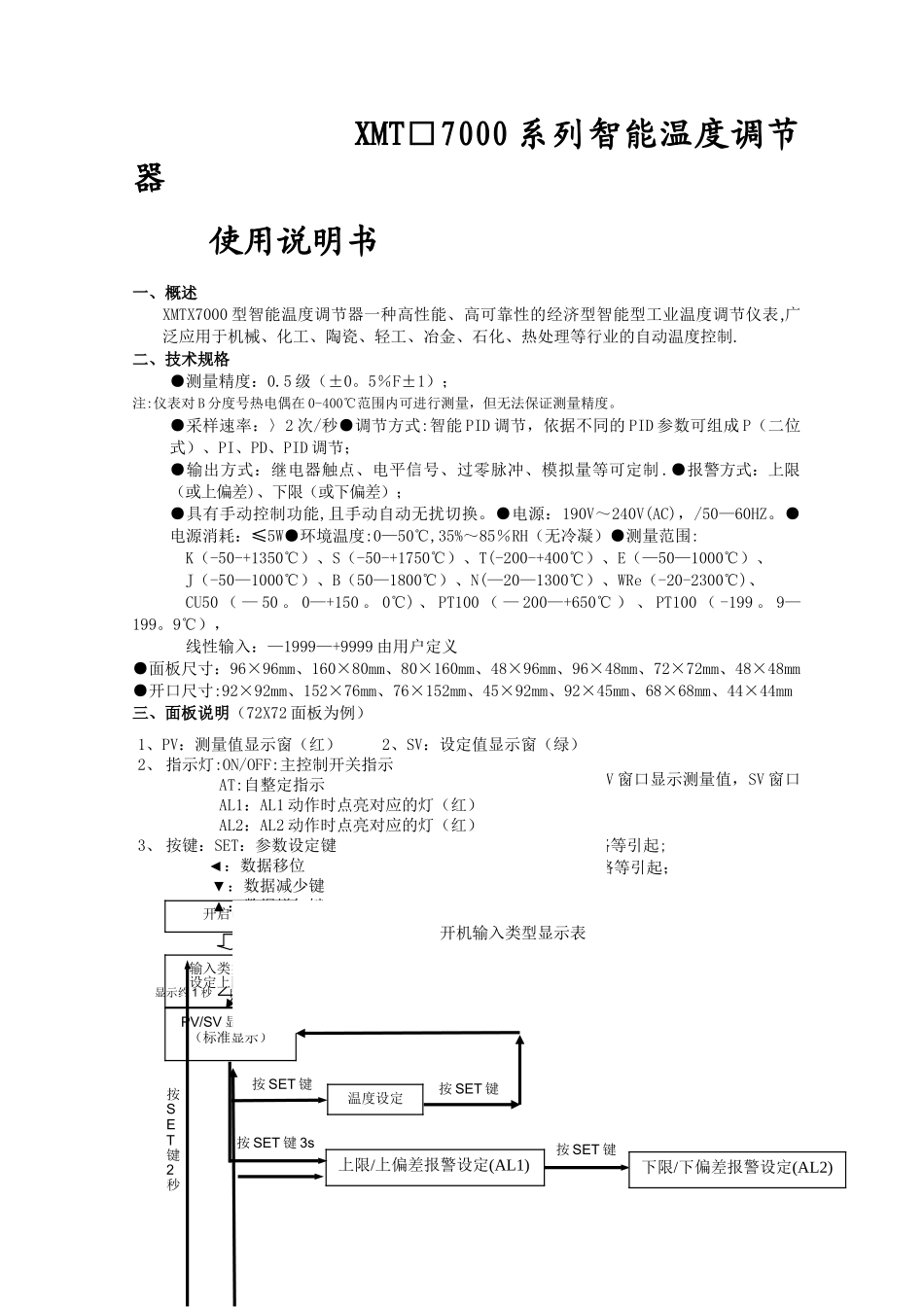

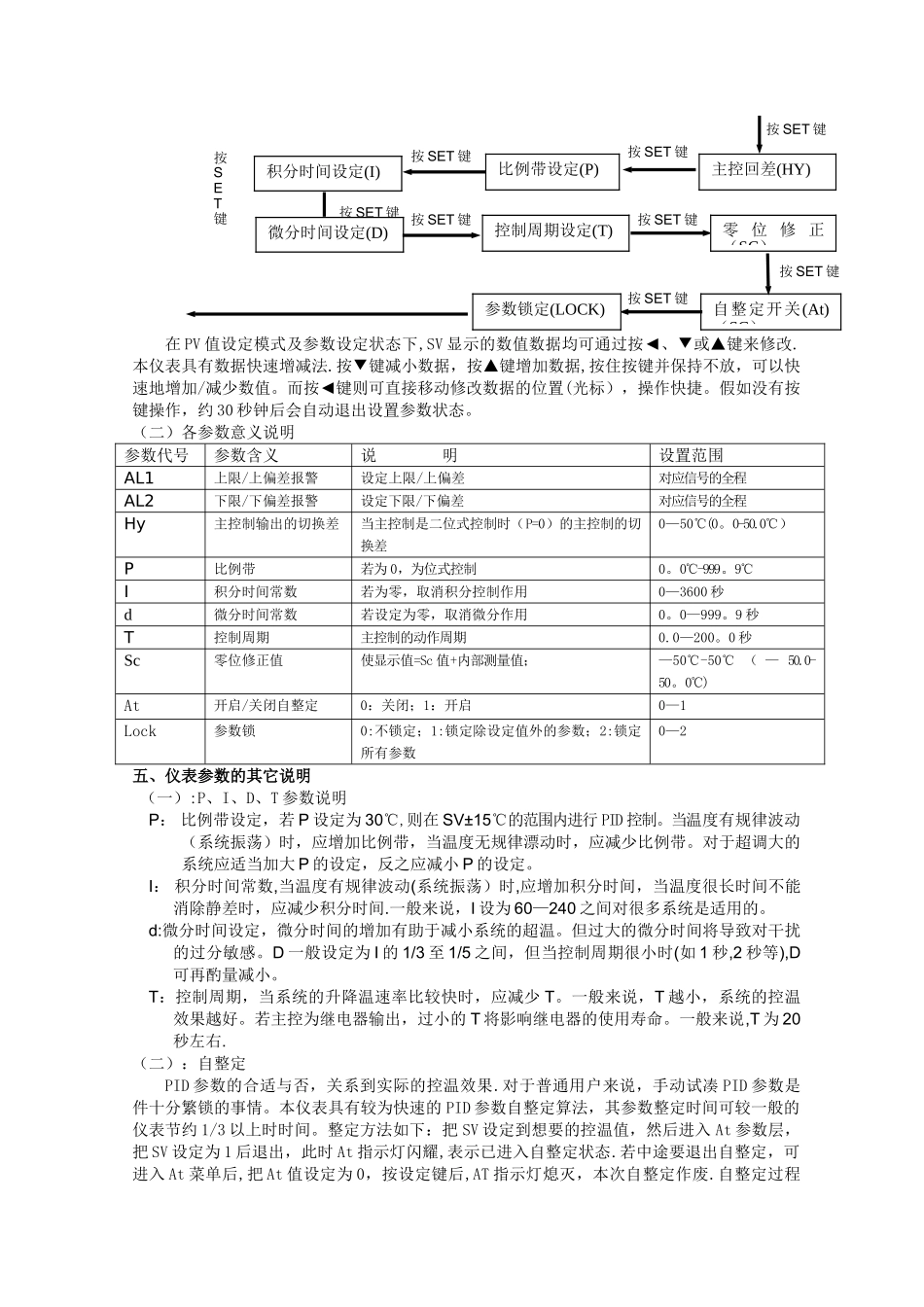

XMT□7000 系列智能温度调节器使用说明书一、概述XMTX7000 型智能温度调节器一种高性能、高可靠性的经济型智能型工业温度调节仪表,广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的自动温度控制.二、技术规格●测量精度：0.5 级（±0。5％F±1）；注:仪表对 B 分度号热电偶在 0-400℃范围内可进行测量，但无法保证测量精度。●采样速率：〉2 次/秒●调节方式:智能 PID 调节，依据不同的 PID 参数可组成 P（二位式）、PI、PD、PID 调节；●输出方式：继电器触点、电平信号、过零脉冲、模拟量等可定制 .●报警方式：上限（或上偏差)、下限（或下偏差）；●具有手动控制功能,且手动自动无扰切换。●电源：190V～240V(AC)，/50—60HZ。●电源消耗：≤5W●环境温度:0—50℃,35%～85％RH（无冷凝）●测量范围:K（-50-+1350℃）、S（-50-+1750℃）、T(-200-+400℃）、E（—50—1000℃）、J（-50—1000℃）、B（50—1800℃）、N(—20—1300℃）、WRe（-20-2300℃)、CU50 （ — 50 。 0—+150 。 0℃) 、 PT100 （ — 200—+650℃ ） 、 PT100 （ -199 。 9—199。9℃），线性输入：—1999—+9999 由用户定义●面板尺寸：96×96mm、160×80mm、80×160mm、48×96mm、96×48mm、72×72mm、48×48mm●开口尺寸:92×92mm、152×76mm、76×152mm、45×92mm、92×45mm、68×68mm、44×44mm三、面板说明（72X72 面板为例）四、操作说明仪表上电后，PV 窗口显示输入类型,SV 窗口显示量程，然后 PV 窗口显示测量值，SV 窗口显示设定值。这是仪表的标准显示方式。在标准显示方式下，仪表可能闪动交替 PV 值及以下字符：HHHH:表示输入信号正超量程，可能因传感器规格错误、输入开路等引起;LLLL：表示输入信号负超量程，可能由传感器规格错误，反接,短路等引起；（一）参数设定流程1、PV：测量值显示窗（红） 2、SV：设定值显示窗（绿）2、 指示灯:ON/OFF:主控制开关指示AT:自整定指示AL1：AL1 动作时点亮对应的灯（红）AL2：AL2 动作时点亮对应的灯（红）3、 按键：SET：参数设定键 ◄：数据移位▼：数据减少键▲：数据增加键显示约 1 秒 自动变换按 SET 键开启电源PV/SV 显示模式（标准显示）温度设定输入类型显示设定上限显示按 SET 键 3s开机输入类型显示表按 SET 键上限/上偏差报警设定(AL1)按 SET 键下限/下偏差报警设定(AL2)按SET键2秒在 PV 值设定模式及参数设定状态下,SV 显示...
