暖通空调管道水压试压

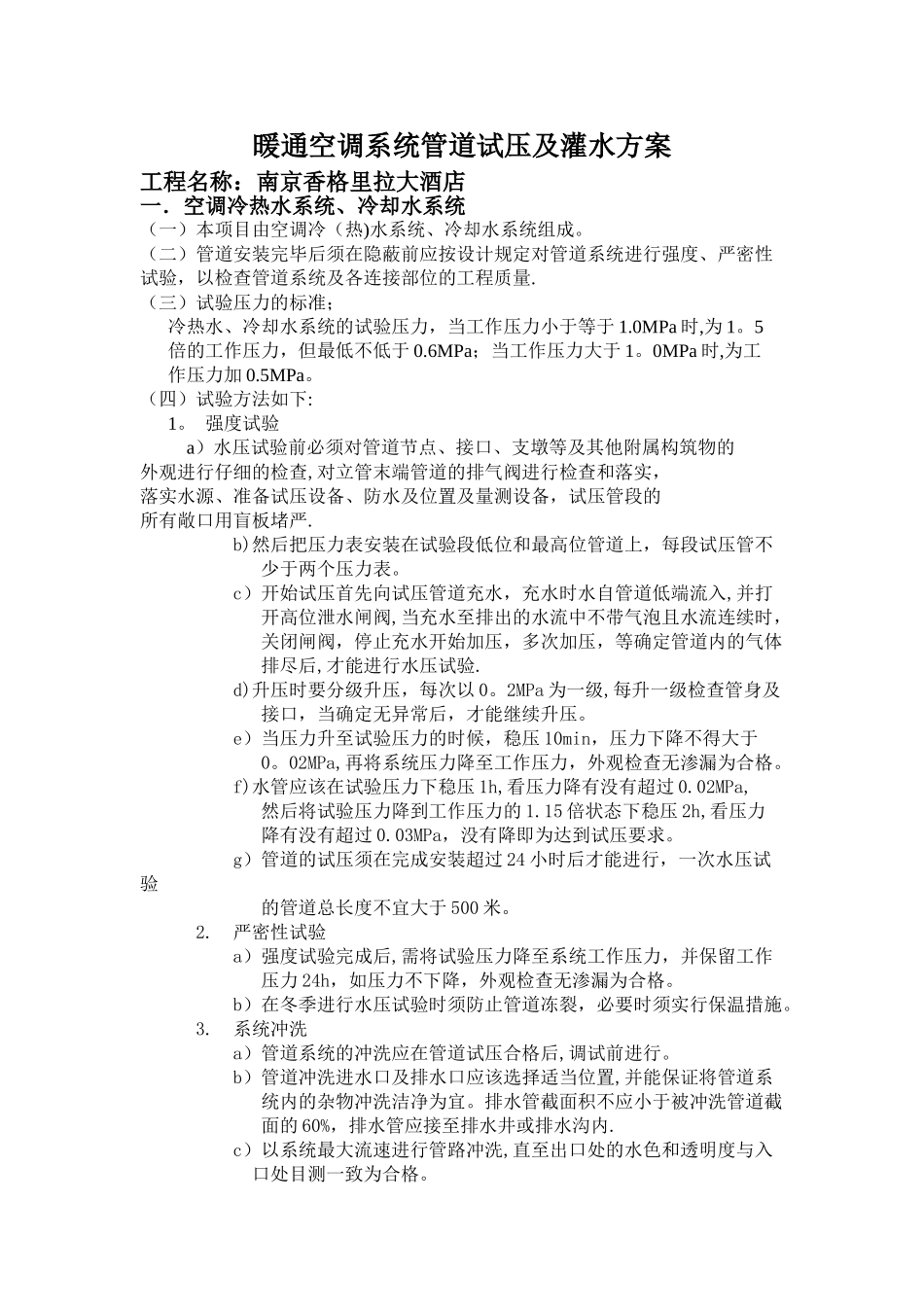

暖通空调系统管道试压及灌水方案工程名称：南京香格里拉大酒店一．空调冷热水系统、冷却水系统（一）本项目由空调冷（热)水系统、冷却水系统组成。（二）管道安装完毕后须在隐蔽前应按设计规定对管道系统进行强度、严密性试验，以检查管道系统及各连接部位的工程质量.（三）试验压力的标准； 冷热水、冷却水系统的试验压力，当工作压力小于等于 1.0MPa 时,为 1。5 倍的工作压力，但最低不低于 0.6MPa；当工作压力大于 1。0MPa 时,为工 作压力加 0.5MPa。（四）试验方法如下: 1。 强度试验 a）水压试验前必须对管道节点、接口、支墩等及其他附属构筑物的外观进行仔细的检查,对立管末端管道的排气阀进行检查和落实，落实水源、准备试压设备、防水及位置及量测设备，试压管段的所有敞口用盲板堵严. b)然后把压力表安装在试验段低位和最高位管道上，每段试压管不 少于两个压力表。 c）开始试压首先向试压管道充水，充水时水自管道低端流入,并打 开高位泄水闸阀,当充水至排出的水流中不带气泡且水流连续时， 关闭闸阀，停止充水开始加压，多次加压，等确定管道内的气体 排尽后,才能进行水压试验. d)升压时要分级升压，每次以 0。2MPa 为一级,每升一级检查管身及 接口，当确定无异常后，才能继续升压。 e）当压力升至试验压力的时候，稳压 10min，压力下降不得大于 0。02MPa,再将系统压力降至工作压力，外观检查无渗漏为合格。 f)水管应该在试验压力下稳压 1h,看压力降有没有超过 0.02MPa, 然后将试验压力降到工作压力的 1.15 倍状态下稳压 2h,看压力 降有没有超过 0.03MPa，没有降即为达到试压要求。 g）管道的试压须在完成安装超过 24 小时后才能进行，一次水压试验 的管道总长度不宜大于 500 米。 2. 严密性试验 a）强度试验完成后,需将试验压力降至系统工作压力，并保留工作 压力 24h，如压力不下降，外观检查无渗漏为合格。 b）在冬季进行水压试验时须防止管道冻裂，必要时须实行保温措施。 3. 系统冲洗 a）管道系统的冲洗应在管道试压合格后,调试前进行。 b）管道冲洗进水口及排水口应该选择适当位置,并能保证将管道系 统内的杂物冲洗洁净为宜。排水管截面积不应小于被冲洗管道截 面的 60%，排水管应接至排水井或排水沟内. c）以系统最大流速进行管路冲洗,直至出口处的水色和透明度与入 口处目测一致为合格。 d）系统冲洗前应将管路上的过滤装置，有关阀门卸掉，至冲洗合格后 再装上。...
