服装结构制图教案

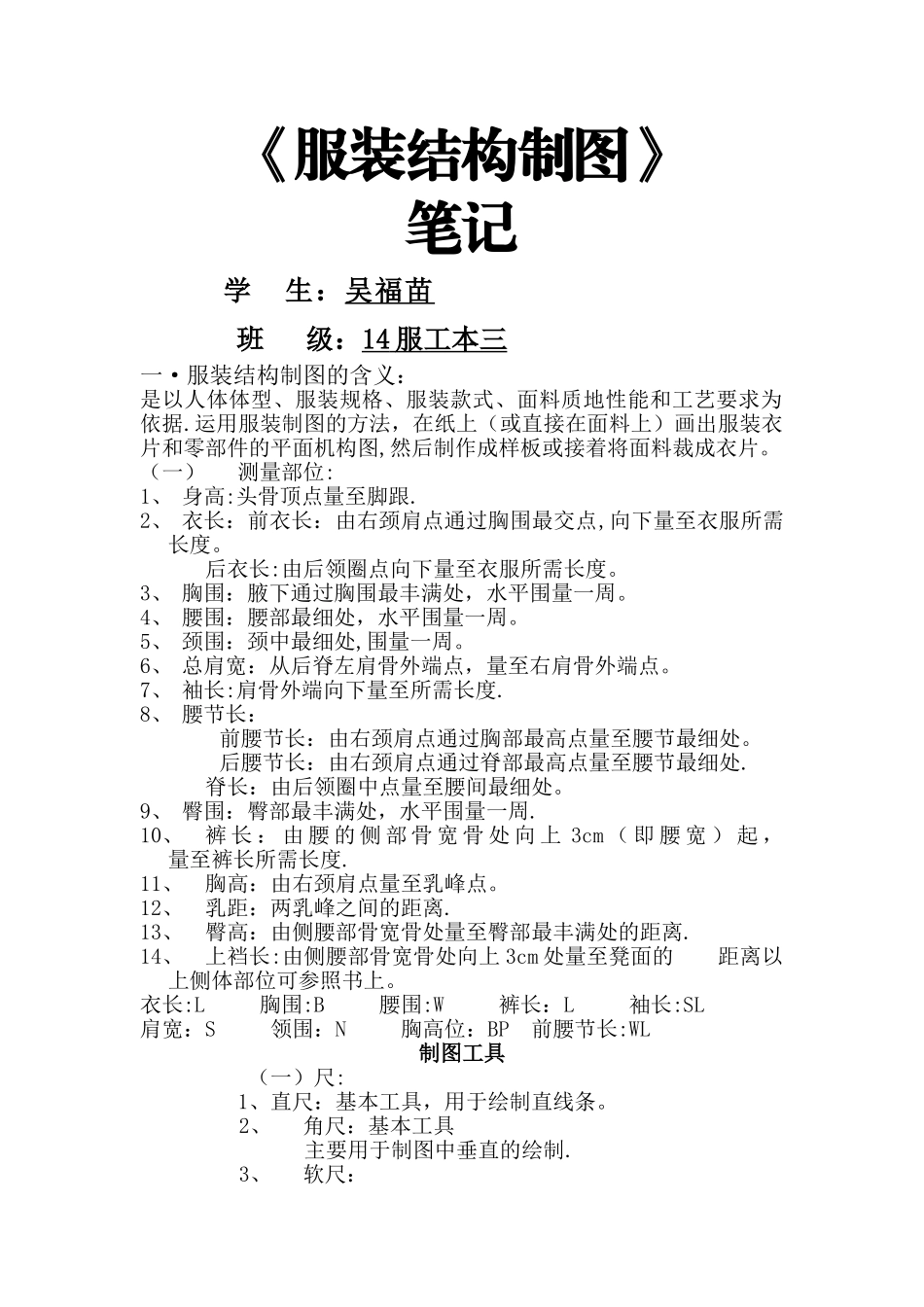

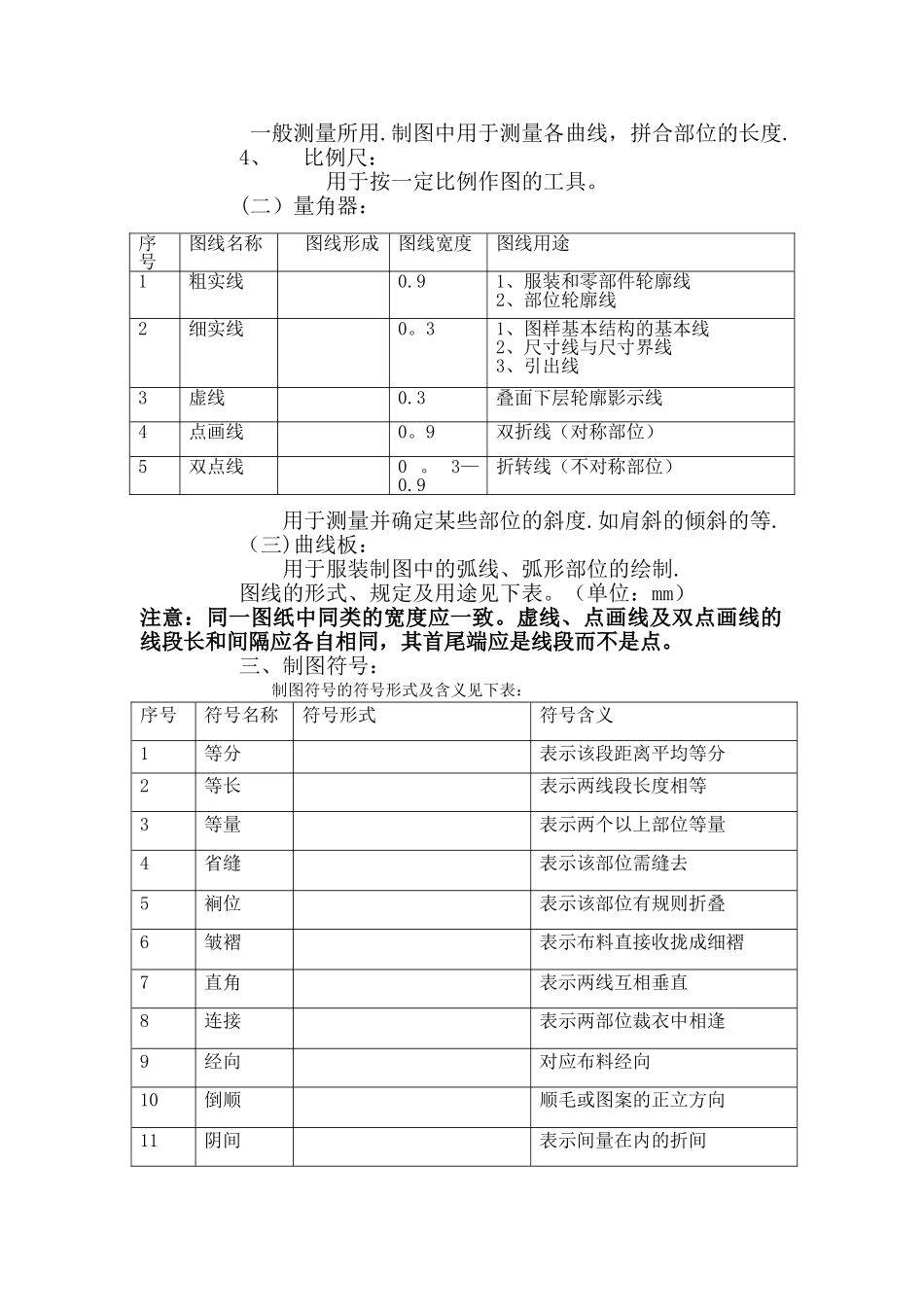

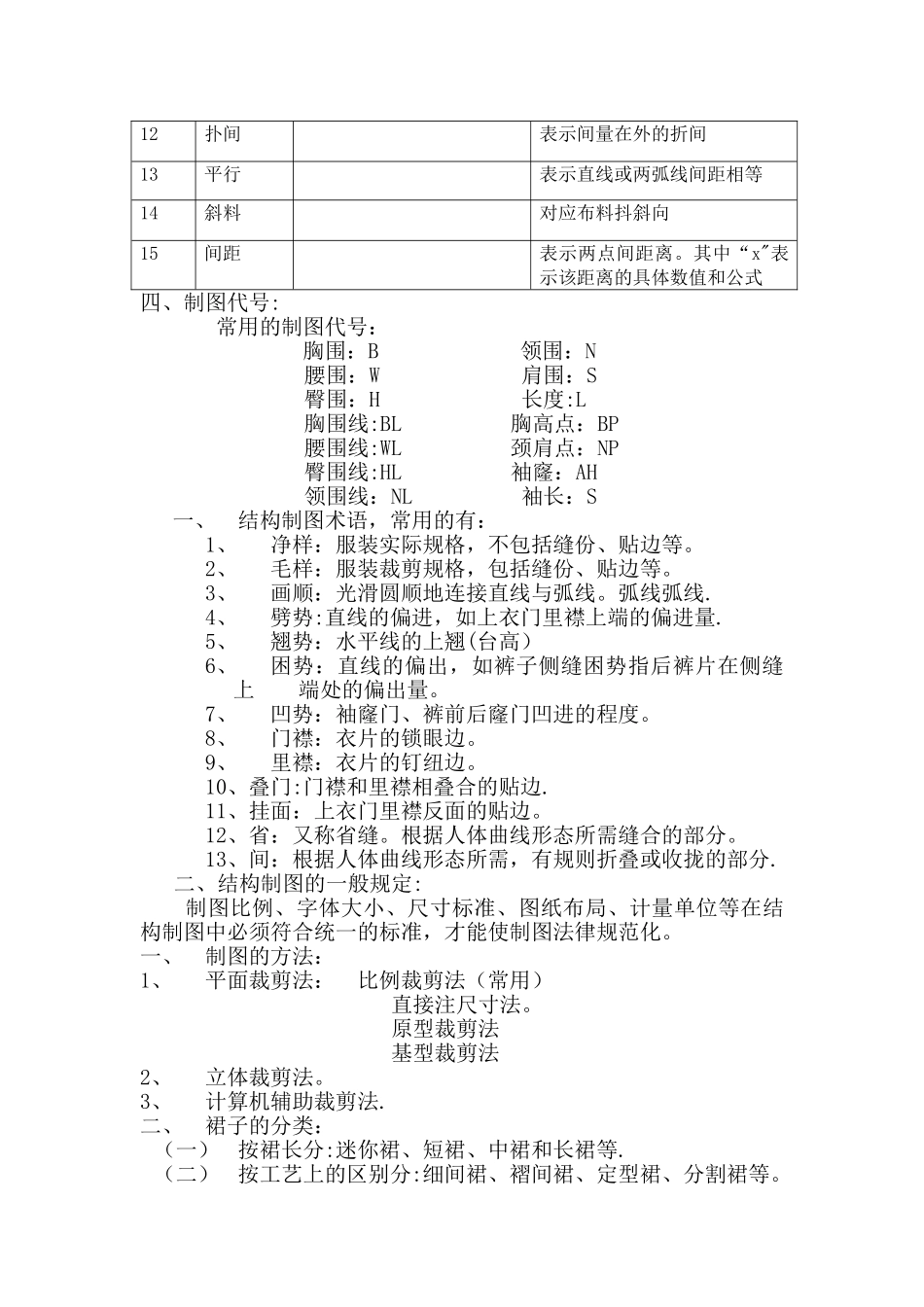

《服装结构制图》笔记学 生：吴福苗班 级：14 服工本三 一·服装结构制图的含义：是以人体体型、服装规格、服装款式、面料质地性能和工艺要求为依据.运用服装制图的方法，在纸上（或直接在面料上）画出服装衣片和零部件的平面机构图,然后制作成样板或接着将面料裁成衣片。（一）测量部位:1、 身高:头骨顶点量至脚跟.2、 衣长：前衣长：由右颈肩点通过胸围最交点,向下量至衣服所需长度。 后衣长:由后领圈点向下量至衣服所需长度。3、 胸围：腋下通过胸围最丰满处，水平围量一周。4、 腰围：腰部最细处，水平围量一周。5、 颈围：颈中最细处,围量一周。6、 总肩宽：从后脊左肩骨外端点，量至右肩骨外端点。7、 袖长:肩骨外端向下量至所需长度.8、 腰节长： 前腰节长：由右颈肩点通过胸部最高点量至腰节最细处。 后腰节长：由右颈肩点通过脊部最高点量至腰节最细处. 脊长：由后领圈中点量至腰间最细处。9、 臀围：臀部最丰满处，水平围量一周.10、裤 长 ： 由 腰 的 侧 部 骨 宽 骨 处 向 上 3cm （ 即 腰 宽 ） 起 ， 量至裤长所需长度.11、胸高：由右颈肩点量至乳峰点。12、乳距：两乳峰之间的距离.13、臀高：由侧腰部骨宽骨处量至臀部最丰满处的距离.14、上裆长:由侧腰部骨宽骨处向上 3cm 处量至凳面的 距离以上侧体部位可参照书上。衣长:L 胸围:B 腰围:W 裤长：L 袖长:SL 肩宽：S 领围：N 胸高位：BP 前腰节长:WL制图工具 （一）尺: 1、直尺：基本工具，用于绘制直线条。2、角尺：基本工具 主要用于制图中垂直的绘制.3、软尺： 一般测量所用.制图中用于测量各曲线，拼合部位的长度.4、比例尺： 用于按一定比例作图的工具。(二）量角器： 用于测量并确定某些部位的斜度.如肩斜的倾斜的等.（三)曲线板： 用于服装制图中的弧线、弧形部位的绘制.图线的形式、规定及用途见下表。（单位：mm）注意：同一图纸中同类的宽度应一致。虚线、点画线及双点画线的线段长和间隔应各自相同，其首尾端应是线段而不是点。三、制图符号： 制图符号的符号形式及含义见下表：序号符号名称符号形式符号含义1等分表示该段距离平均等分2等长表示两线段长度相等3等量表示两个以上部位等量4省缝表示该部位需缝去5裥位表示该部位有规则折叠6皱褶表示布料直接收拢成细褶7直角表示两线互相垂直8连接表示两部位裁衣中相逢9经向对应布料经向10倒顺顺毛或图案的正立方向11阴间表示间量在内的折间序号图线名称图线形成...
