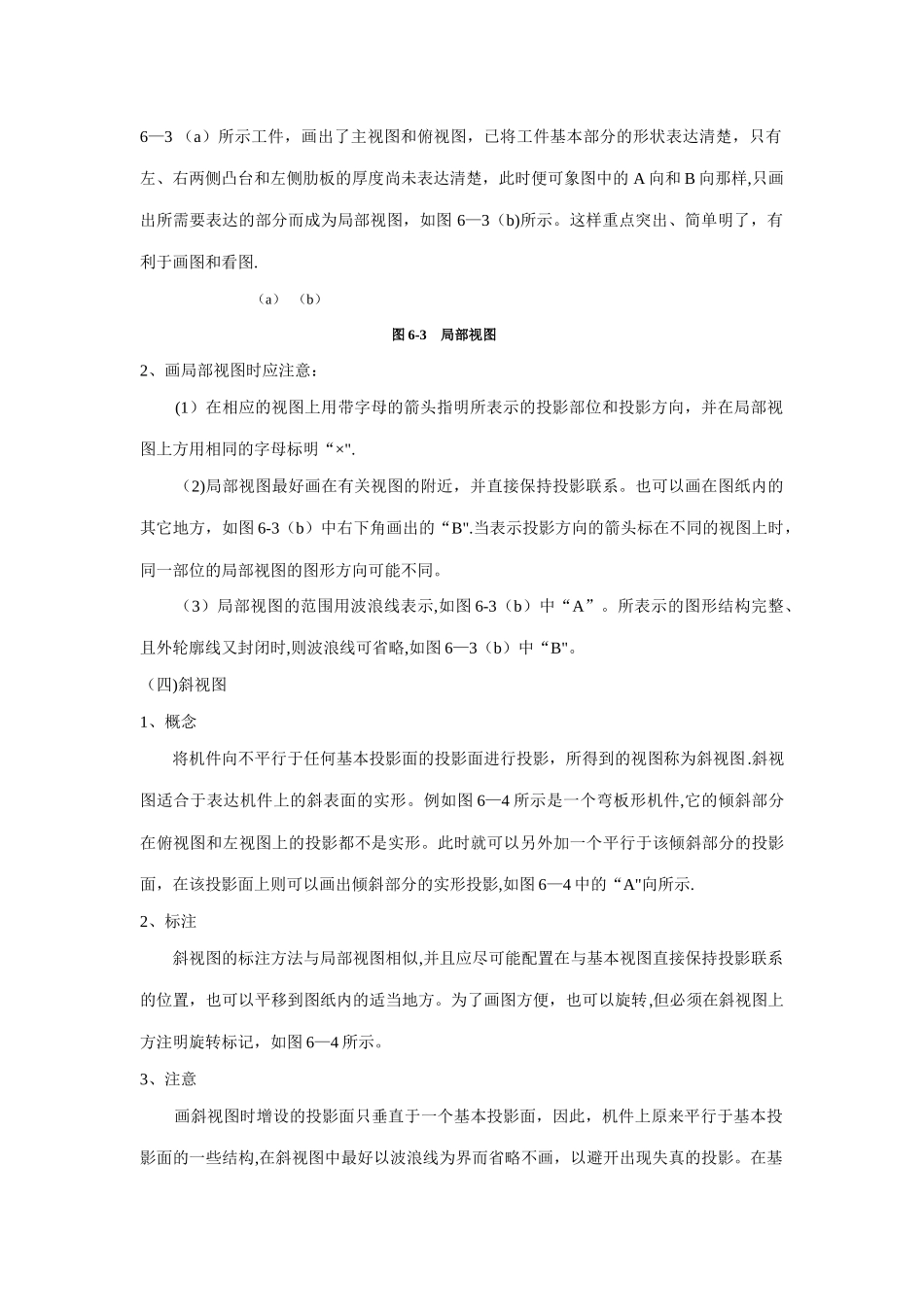

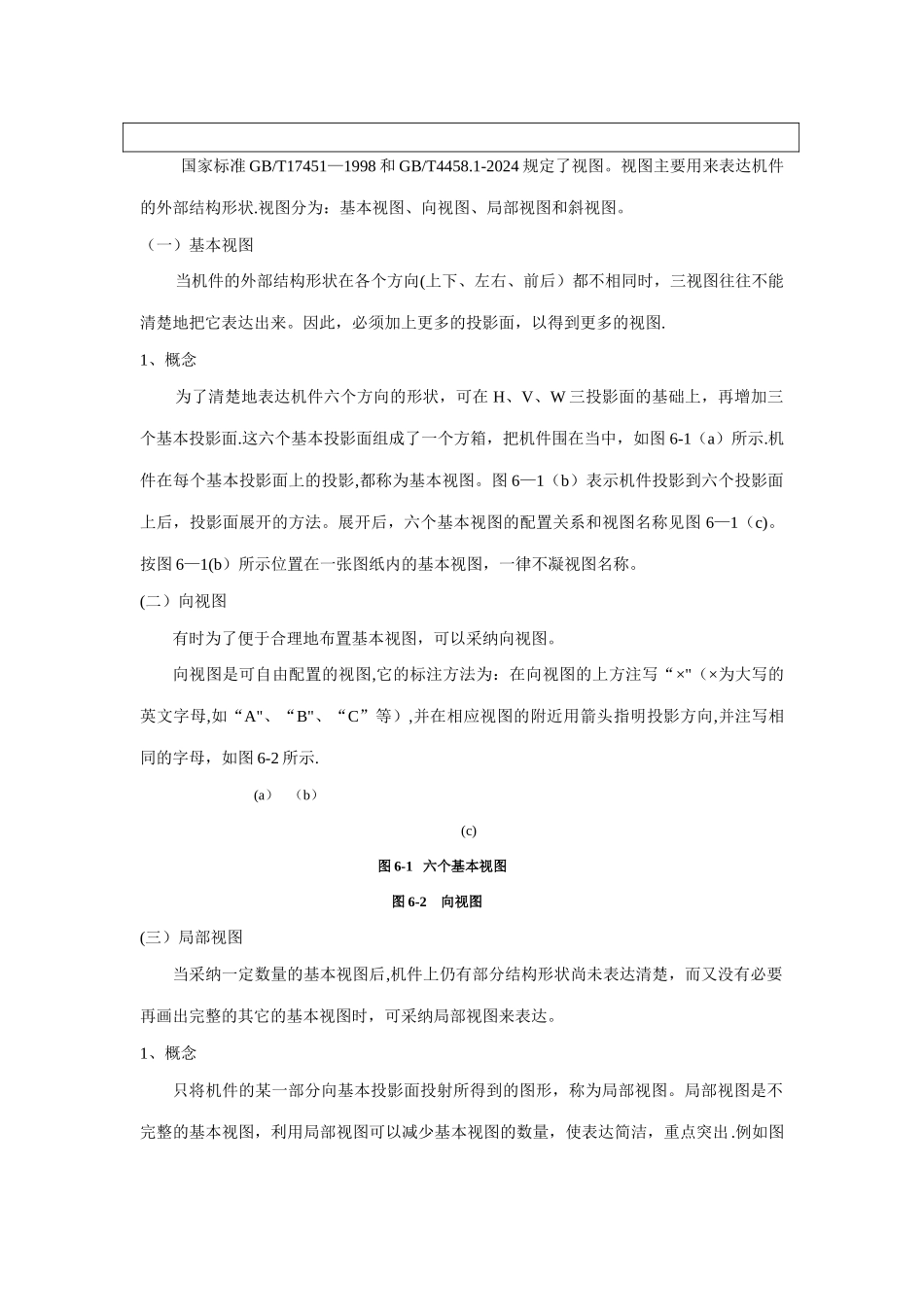

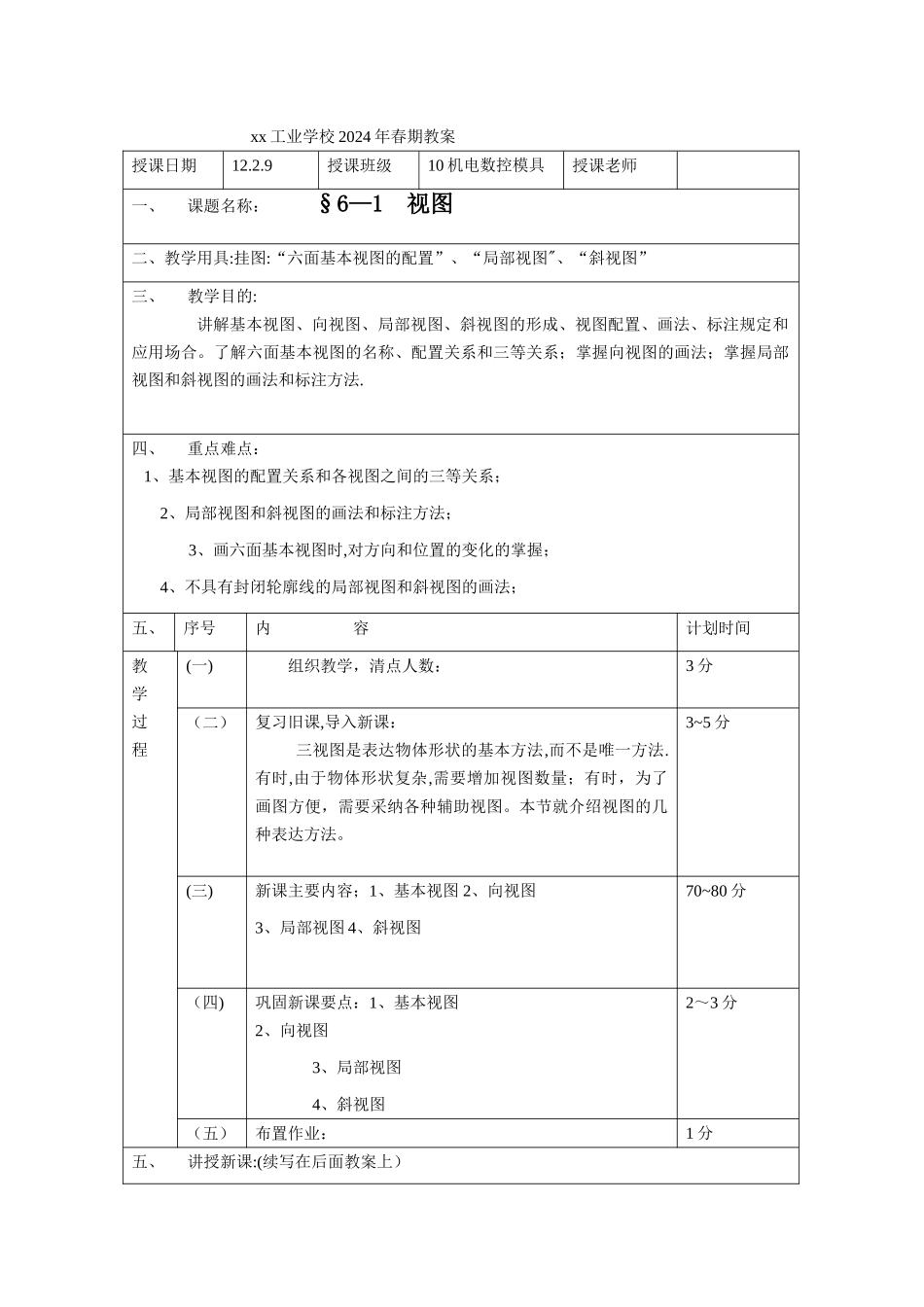

xx 工业学校 2024 年春期教案授课日期12.2.9授课班级10 机电数控模具授课老师一、课题名称： §6—1 视图二、教学用具:挂图:“六面基本视图的配置”、“局部视图"、“斜视图”三、教学目的:讲解基本视图、向视图、局部视图、斜视图的形成、视图配置、画法、标注规定和应用场合。了解六面基本视图的名称、配置关系和三等关系；掌握向视图的画法；掌握局部视图和斜视图的画法和标注方法.四、重点难点： 1、基本视图的配置关系和各视图之间的三等关系； 2、局部视图和斜视图的画法和标注方法；3、画六面基本视图时,对方向和位置的变化的掌握； 4、不具有封闭轮廓线的局部视图和斜视图的画法；五、序号内 容计划时间教学过程(一)组织教学，清点人数：3 分（二）复习旧课,导入新课：三视图是表达物体形状的基本方法,而不是唯一方法.有时,由于物体形状复杂,需要增加视图数量；有时，为了画图方便，需要采纳各种辅助视图。本节就介绍视图的几种表达方法。3~5 分(三)新课主要内容；1、基本视图 2、向视图3、局部视图 4、斜视图70~80 分（四)巩固新课要点：1、基本视图2、向视图 3、局部视图 4、斜视图2～3 分（五）布置作业：1 分五、讲授新课:(续写在后面教案上）国家标准 GB/T17451—1998 和 GB/T4458.1-2024 规定了视图。视图主要用来表达机件的外部结构形状.视图分为：基本视图、向视图、局部视图和斜视图。（一）基本视图当机件的外部结构形状在各个方向(上下、左右、前后）都不相同时，三视图往往不能清楚地把它表达出来。因此，必须加上更多的投影面，以得到更多的视图.1、概念为了清楚地表达机件六个方向的形状，可在 H、V、W 三投影面的基础上，再增加三个基本投影面.这六个基本投影面组成了一个方箱，把机件围在当中，如图 6-1（a）所示.机件在每个基本投影面上的投影,都称为基本视图。图 6—1（b）表示机件投影到六个投影面上后，投影面展开的方法。展开后，六个基本视图的配置关系和视图名称见图 6—1（c)。按图 6—1(b）所示位置在一张图纸内的基本视图，一律不凝视图名称。(二）向视图有时为了便于合理地布置基本视图，可以采纳向视图。向视图是可自由配置的视图,它的标注方法为：在向视图的上方注写“×"（×为大写的英文字母,如“A"、“B"、“C”等）,并在相应视图的附近用箭头指明投影方向,并注写相同的字母，如图 6-2 所示.(a） （b）(c)图 6-1 六个基本视图图 6-2 向视图(三）局部视图 当采纳一定...
