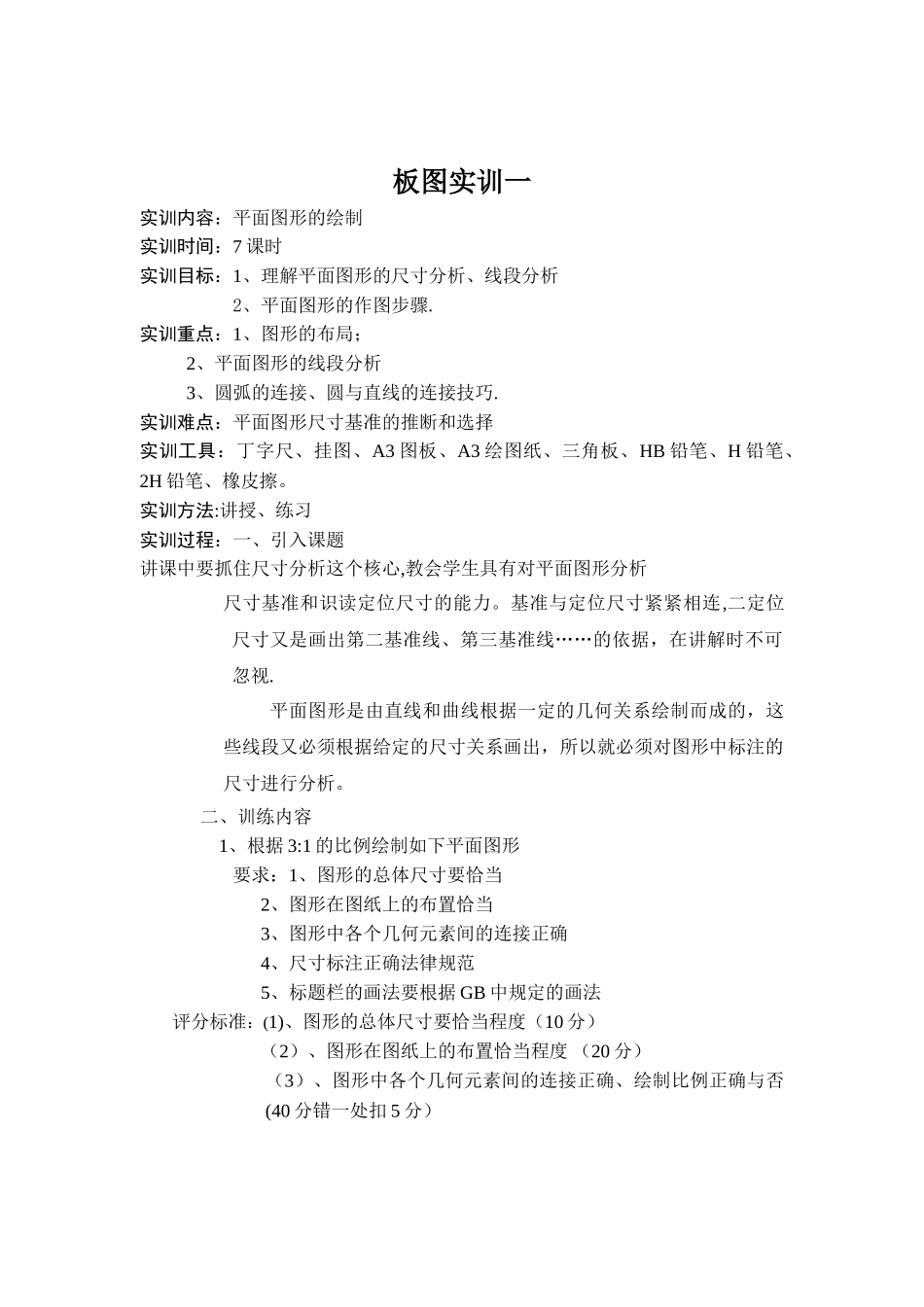

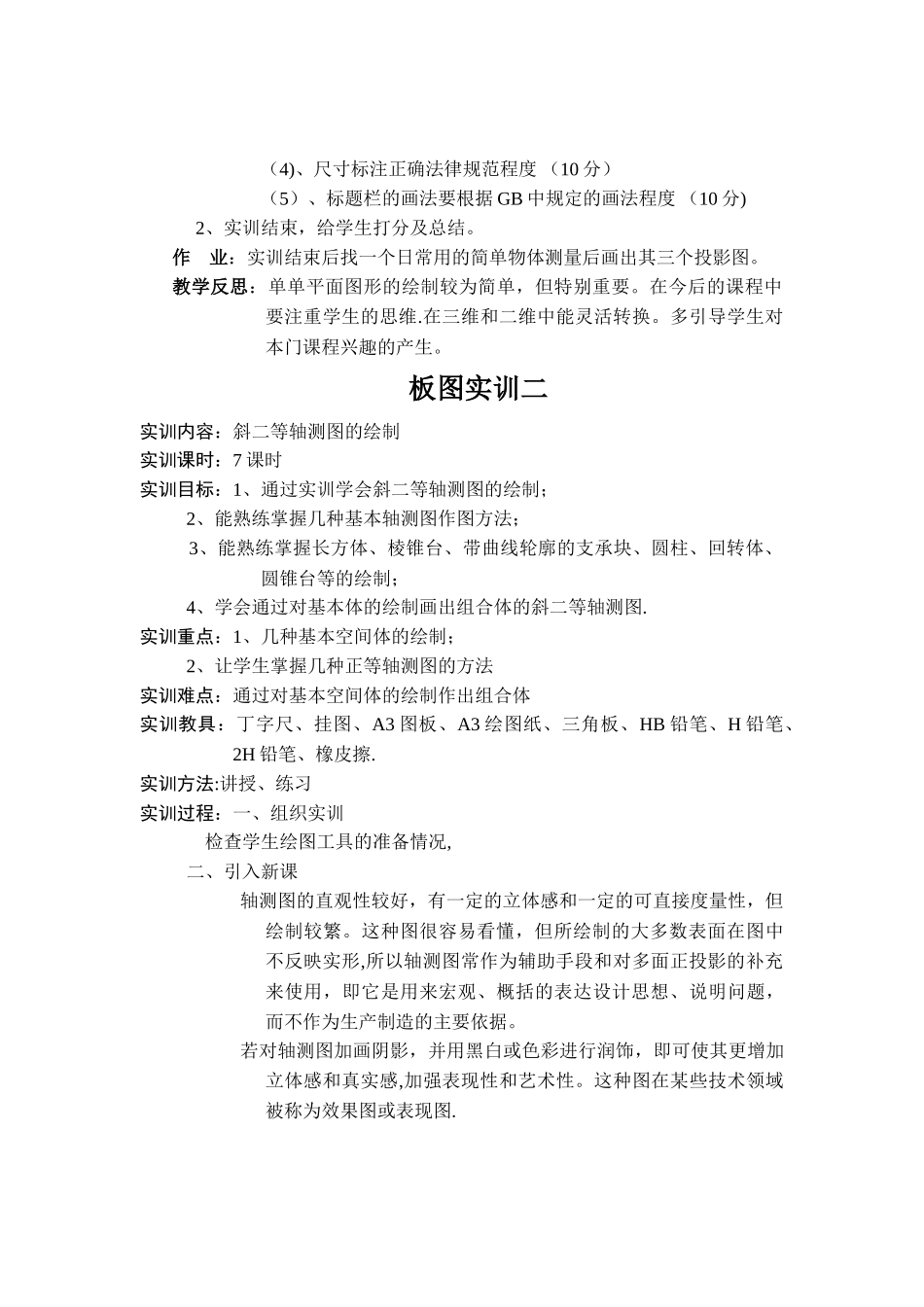

板图实训一实训内容：平面图形的绘制实训时间：7 课时实训目标：1、理解平面图形的尺寸分析、线段分析2、平面图形的作图步骤.实训重点：1、图形的布局； 2、平面图形的线段分析 3、圆弧的连接、圆与直线的连接技巧.实训难点：平面图形尺寸基准的推断和选择实训工具：丁字尺、挂图、A3 图板、A3 绘图纸、三角板、HB 铅笔、H 铅笔、2H 铅笔、橡皮擦。实训方法:讲授、练习实训过程：一、引入课题讲课中要抓住尺寸分析这个核心,教会学生具有对平面图形分析尺寸基准和识读定位尺寸的能力。基准与定位尺寸紧紧相连,二定位尺寸又是画出第二基准线、第三基准线……的依据，在讲解时不可忽视.平面图形是由直线和曲线根据一定的几何关系绘制而成的，这些线段又必须根据给定的尺寸关系画出，所以就必须对图形中标注的尺寸进行分析。 二、训练内容 1、根据 3:1 的比例绘制如下平面图形 要求：1、图形的总体尺寸要恰当 2、图形在图纸上的布置恰当 3、图形中各个几何元素间的连接正确 4、尺寸标注正确法律规范 5、标题栏的画法要根据 GB 中规定的画法评分标准：(1)、图形的总体尺寸要恰当程度（10 分） （2）、图形在图纸上的布置恰当程度 （20 分） （3）、图形中各个几何元素间的连接正确、绘制比例正确与否 (40 分错一处扣 5 分） （4)、尺寸标注正确法律规范程度 （10 分） （5）、标题栏的画法要根据 GB 中规定的画法程度 （10 分) 2、实训结束，给学生打分及总结。作 业：实训结束后找一个日常用的简单物体测量后画出其三个投影图。教学反思：单单平面图形的绘制较为简单，但特别重要。在今后的课程中要注重学生的思维.在三维和二维中能灵活转换。多引导学生对本门课程兴趣的产生。板图实训二实训内容：斜二等轴测图的绘制实训课时：7 课时实训目标：1、通过实训学会斜二等轴测图的绘制； 2、能熟练掌握几种基本轴测图作图方法； 3、能熟练掌握长方体、棱锥台、带曲线轮廓的支承块、圆柱、回转体、圆锥台等的绘制； 4、学会通过对基本体的绘制画出组合体的斜二等轴测图.实训重点：1、几种基本空间体的绘制； 2、让学生掌握几种正等轴测图的方法实训难点：通过对基本空间体的绘制作出组合体实训教具：丁字尺、挂图、A3 图板、A3 绘图纸、三角板、HB 铅笔、H 铅笔、2H 铅笔、橡皮擦.实训方法:讲授、练习实训过程：一、组织实训 检查学生绘图工具的准备情况, 二、引入新课 轴测图的直观性较好，有一定的立...
