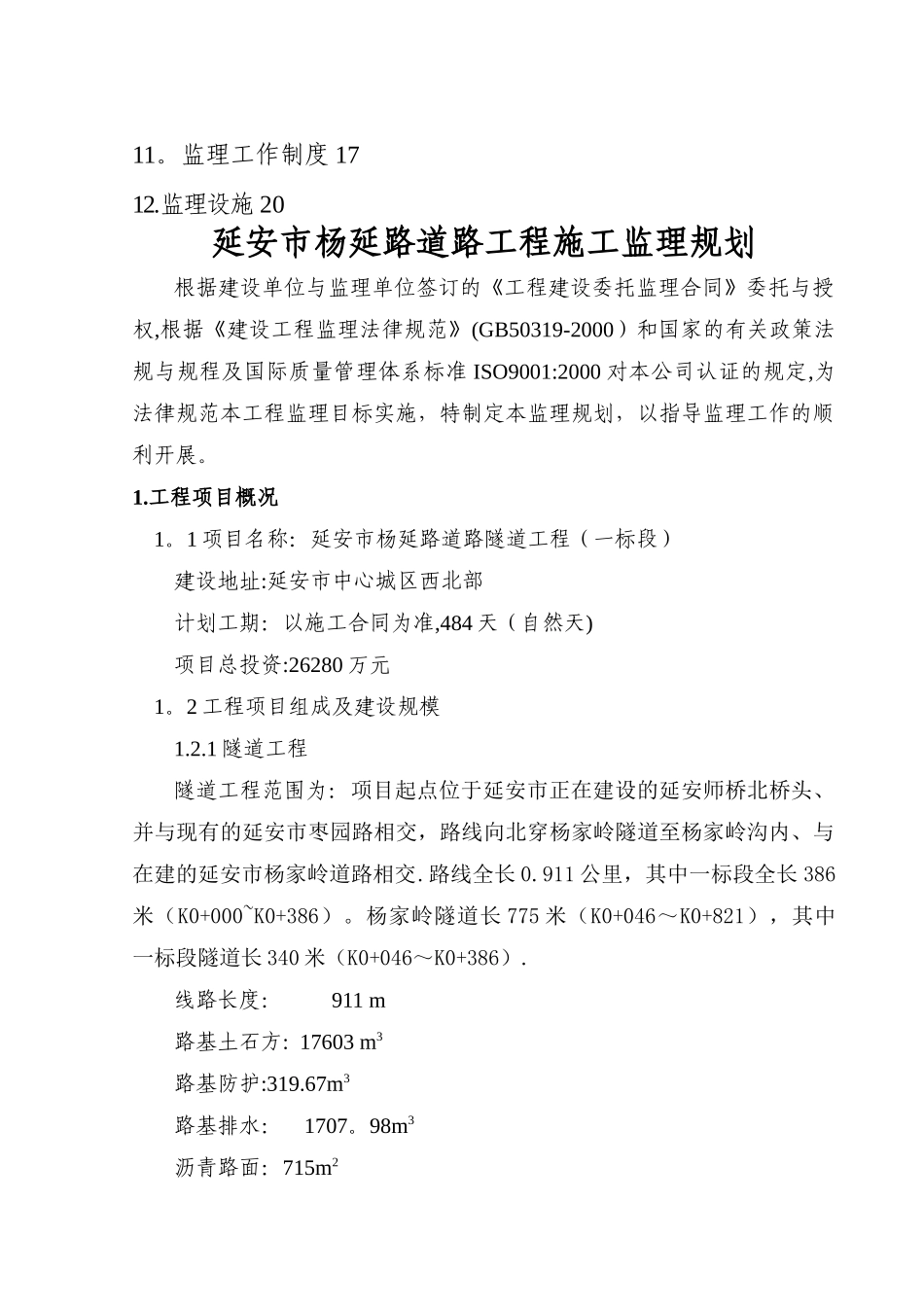

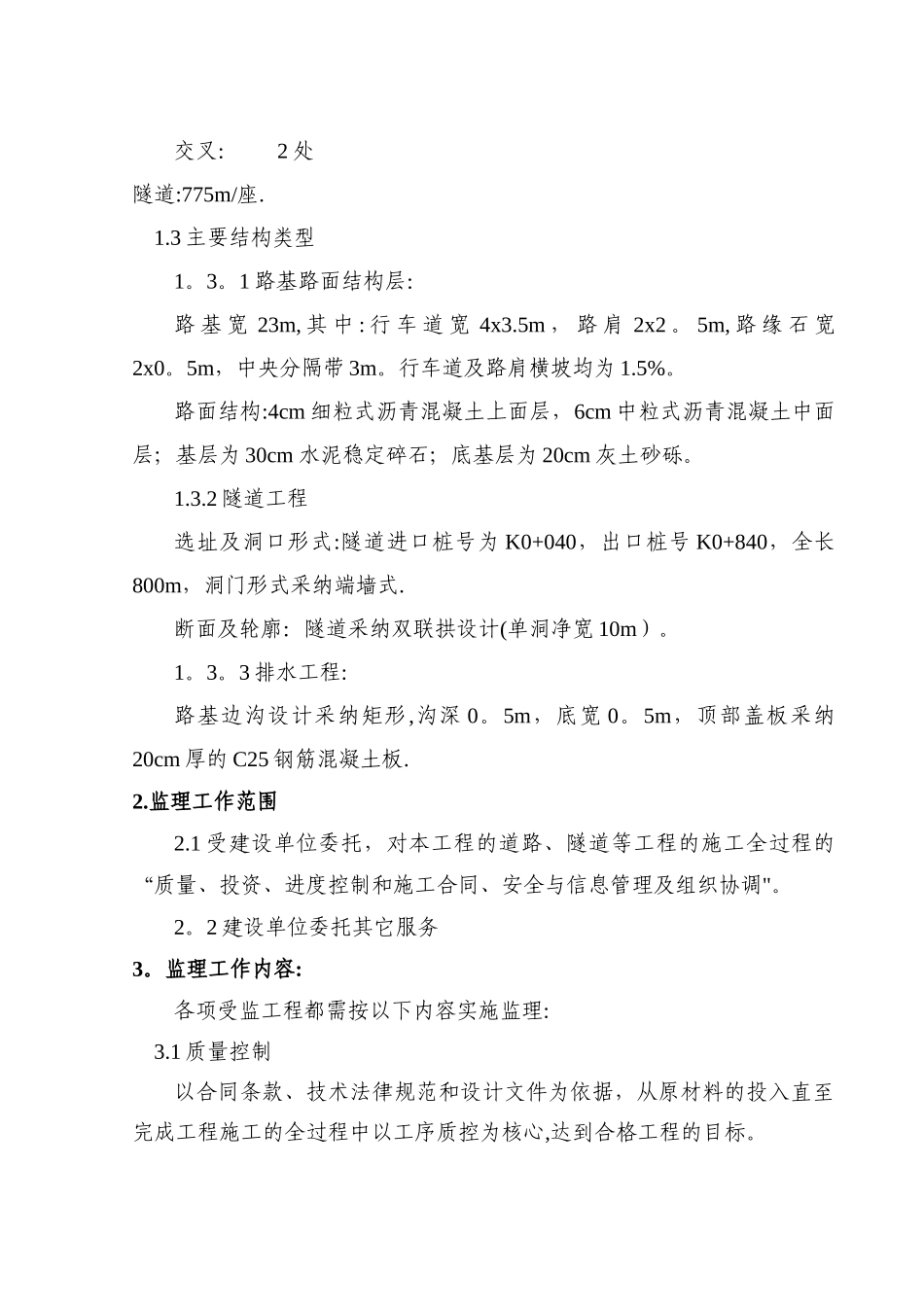

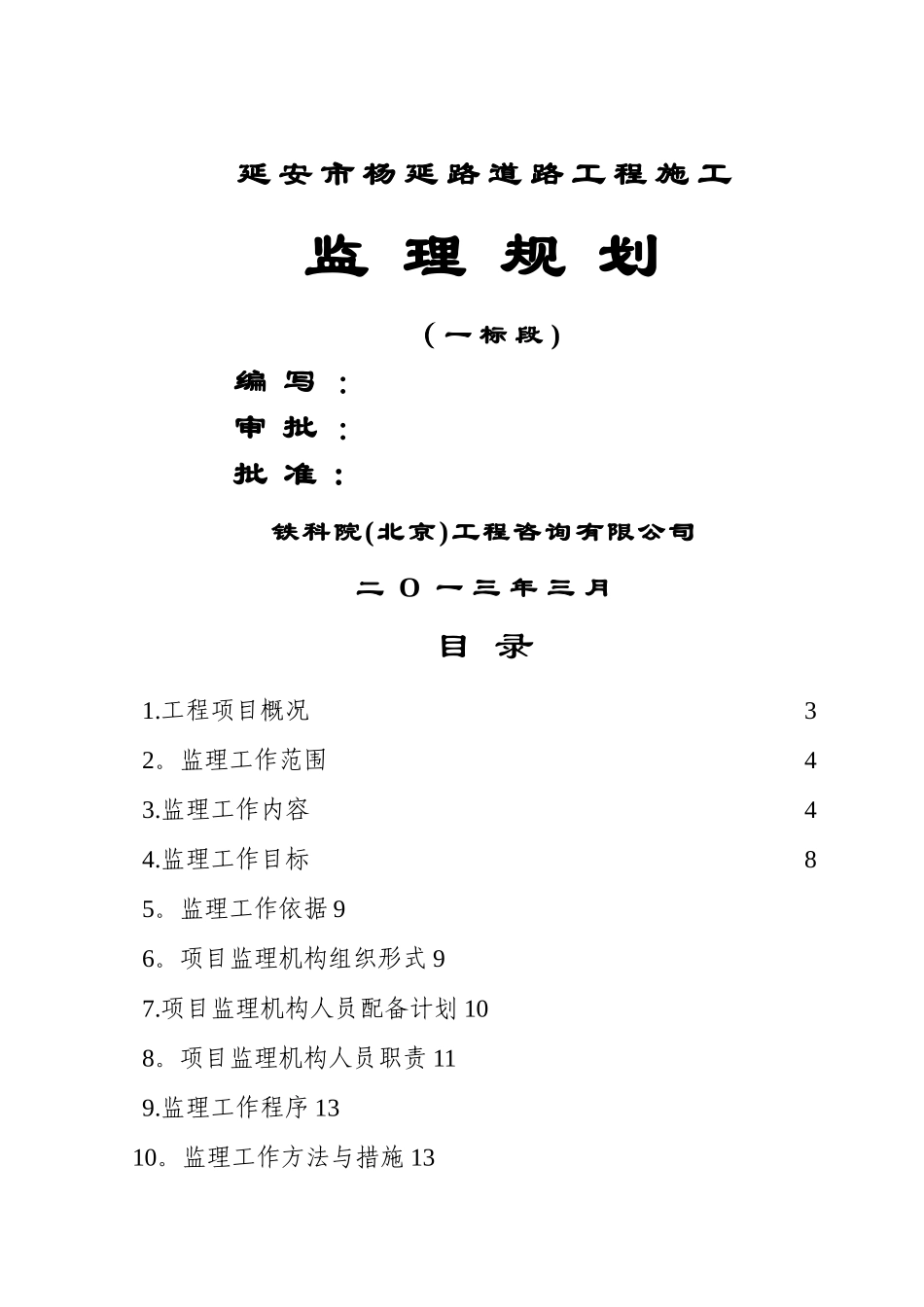

延 安 市 杨 延 路 道 路 工 程 施 工监 理 规 划( 一 标 段 )编 写 :审 批 :批 准 :铁科院(北京)工程咨询有限公司二 O 一 三 年 三 月目 录1.工程项目概况32。监理工作范围43.监理工作内容44.监理工作目标85。监理工作依据 96。项目监理机构组织形式 97.项目监理机构人员配备计划 108。项目监理机构人员职责 119.监理工作程序 1310。监理工作方法与措施 1311。监理工作制度 1712.监理设施 20延安市杨延路道路工程施工监理规划根据建设单位与监理单位签订的《工程建设委托监理合同》委托与授权,根据《建设工程监理法律规范》(GB50319-2000)和国家的有关政策法规与规程及国际质量管理体系标准 ISO9001:2000 对本公司认证的规定,为法律规范本工程监理目标实施,特制定本监理规划,以指导监理工作的顺利开展。1.工程项目概况1。1 项目名称:延安市杨延路道路隧道工程(一标段)建设地址:延安市中心城区西北部计划工期:以施工合同为准,484 天(自然天)项目总投资:26280 万元1。2 工程项目组成及建设规模1.2.1 隧道工程隧道工程范围为:项目起点位于延安市正在建设的延安师桥北桥头、并与现有的延安市枣园路相交,路线向北穿杨家岭隧道至杨家岭沟内、与在建的延安市杨家岭道路相交.路线全长 0.911 公里,其中一标段全长 386米(K0+000~K0+386)。杨家岭隧道长 775 米(K0+046~K0+821),其中一标段隧道长 340 米(K0+046~K0+386).线路长度:911 m路基土石方: 17603 m3路基防护:319.67m3路基排水: 1707。98m3沥青路面:715m2交叉: 2 处隧道:775m/座.1.3 主要结构类型1。3。1 路基路面结构层:路 基 宽 23m, 其 中 : 行 车 道 宽 4x3.5m , 路 肩 2x2 。 5m, 路 缘 石 宽2x0。5m,中央分隔带 3m。行车道及路肩横坡均为 1.5%。路面结构:4cm 细粒式沥青混凝土上面层,6cm 中粒式沥青混凝土中面层;基层为 30cm 水泥稳定碎石;底基层为 20cm 灰土砂砾。1.3.2 隧道工程选址及洞口形式:隧道进口桩号为 K0+040,出口桩号 K0+840,全长800m,洞门形式采纳端墙式.断面及轮廓:隧道采纳双联拱设计(单洞净宽 10m)。1。3。3 排水工程:路基边沟设计采纳矩形,沟深 0。5m,底宽 0。5m,顶部盖板采纳20cm 厚的 C25 钢筋混凝土板.2.监理工作范围2.1 受建设单位委托,对本工程的道路、隧道等工程的施工全过程的“质量、投资、进度控制和施工合同、安全与...
