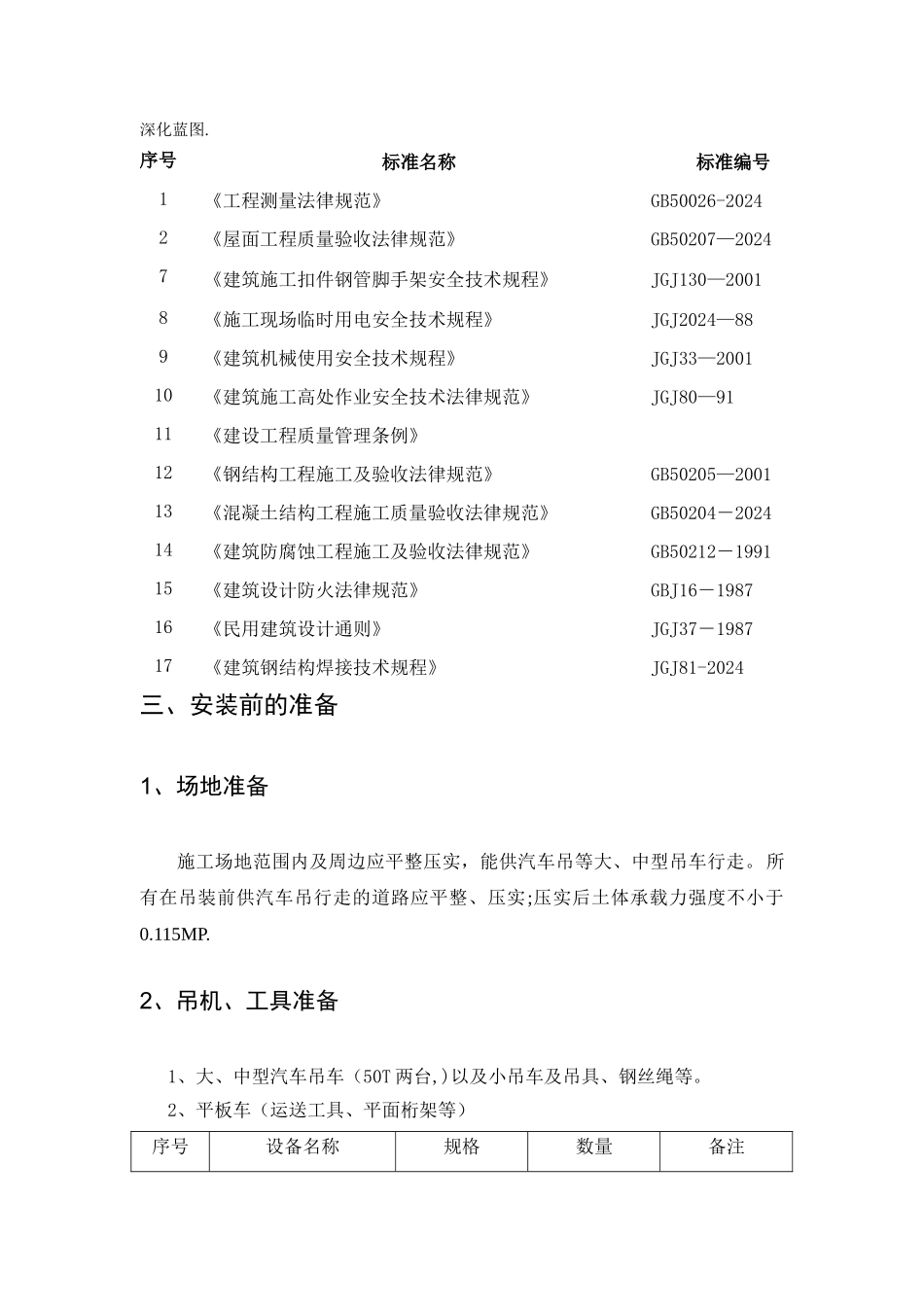

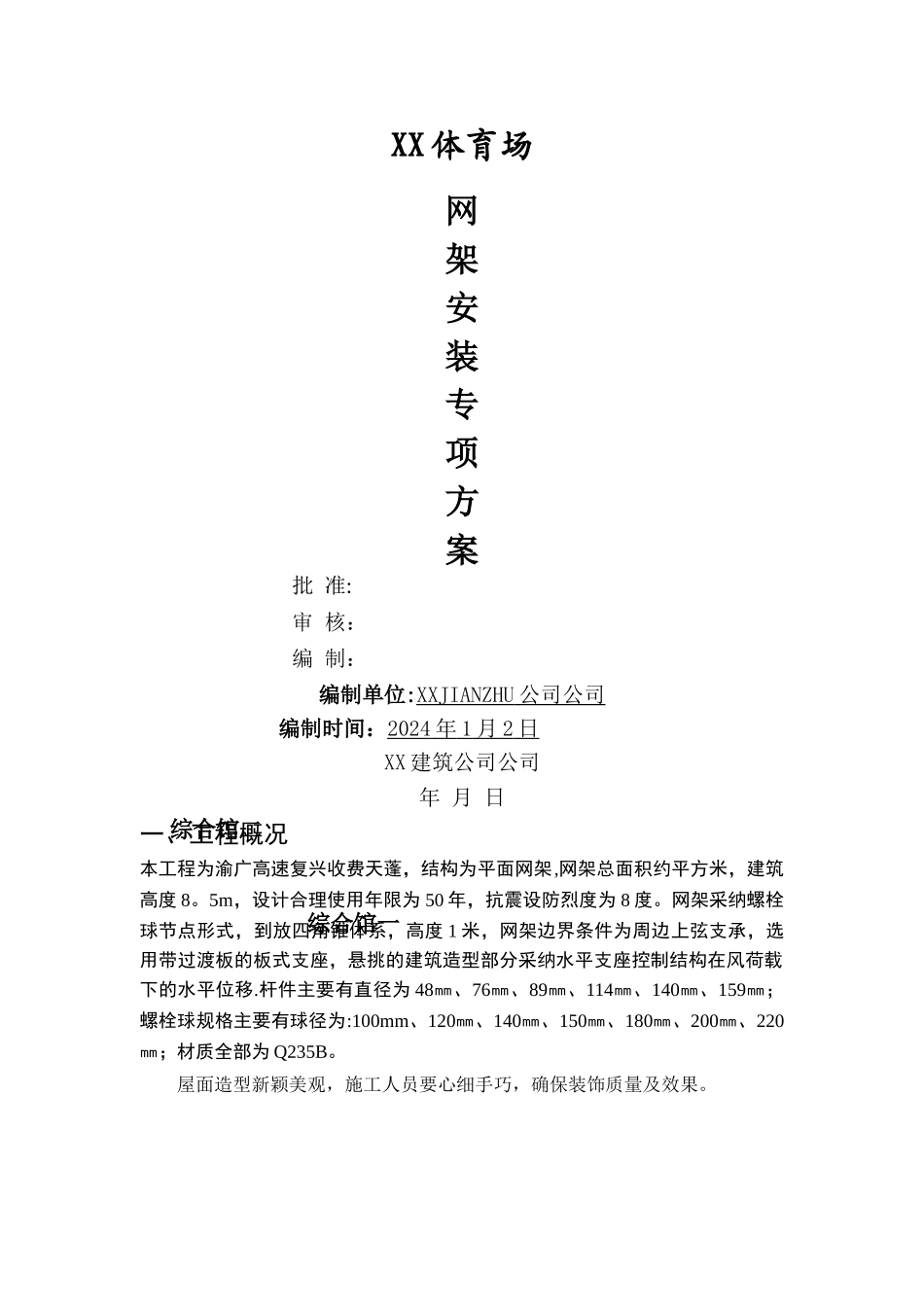

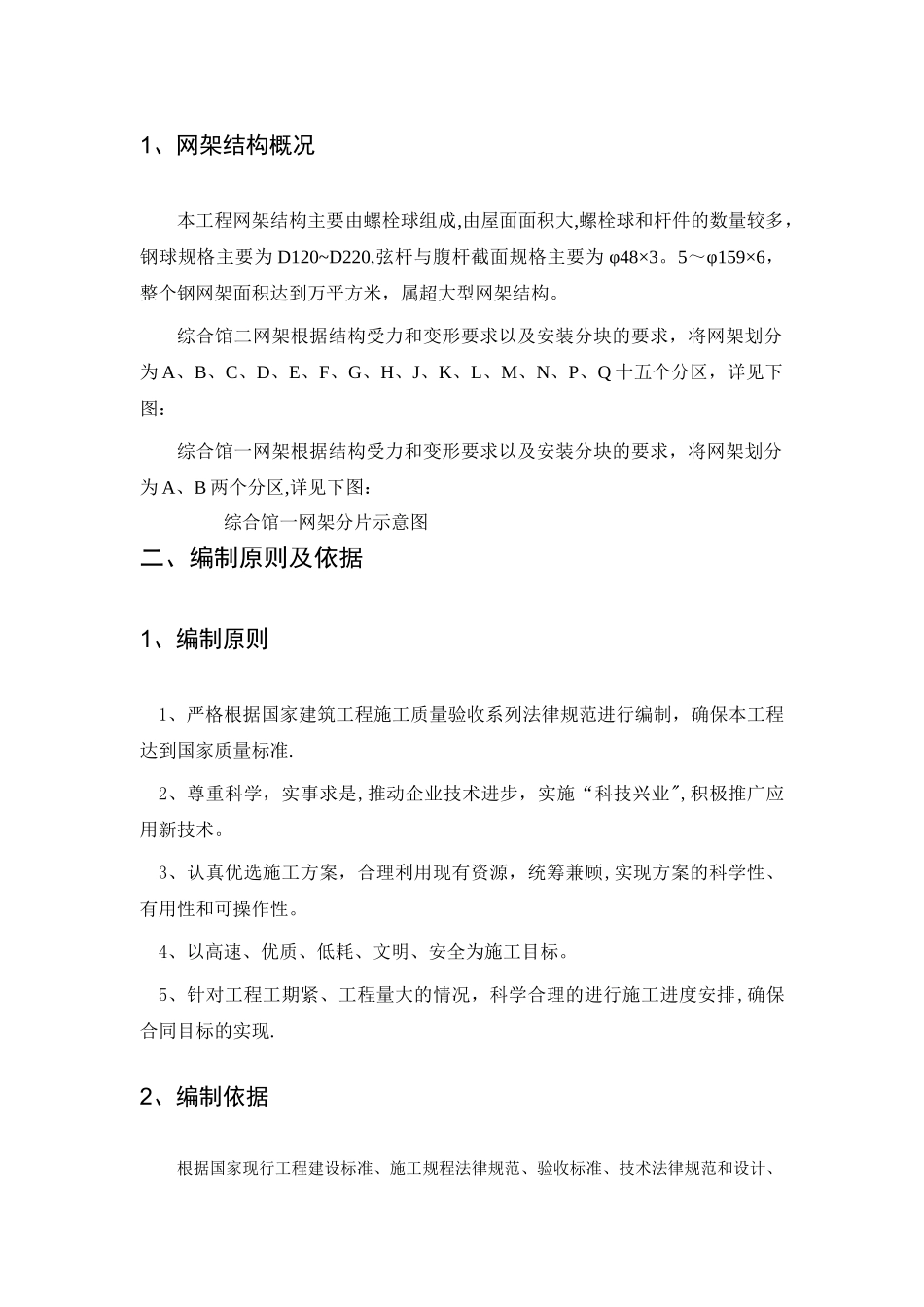

XX 体育场网架安装专项方案批 准:审 核：编 制：编制单位:XXJIANZHU 公司公司 编制时间：2024 年 1 月 2 日 XX 建筑公司公司年 月 日一、工程概况本工程为渝广高速复兴收费天蓬，结构为平面网架,网架总面积约平方米，建筑高度 8。5m，设计合理使用年限为 50 年，抗震设防烈度为 8 度。网架采纳螺栓球节点形式，到放四角锥体系，高度 1 米，网架边界条件为周边上弦支承，选用带过渡板的板式支座，悬挑的建筑造型部分采纳水平支座控制结构在风荷载下的水平位移.杆件主要有直径为 48㎜、76㎜、89㎜、114㎜、140㎜、159㎜；螺栓球规格主要有球径为:100mm、120㎜、140㎜、150㎜、180㎜、200㎜、220㎜；材质全部为 Q235B。屋面造型新颖美观，施工人员要心细手巧，确保装饰质量及效果。综合馆二综合馆一1、网架结构概况本工程网架结构主要由螺栓球组成,由屋面面积大,螺栓球和杆件的数量较多，钢球规格主要为 D120~D220,弦杆与腹杆截面规格主要为 φ48×3。5～φ159×6，整个钢网架面积达到万平方米，属超大型网架结构。综合馆二网架根据结构受力和变形要求以及安装分块的要求，将网架划分为 A、B、C、D、E、F、G、H、J、K、L、M、N、P、Q 十五个分区，详见下图：综合馆一网架根据结构受力和变形要求以及安装分块的要求，将网架划分为 A、B 两个分区,详见下图： 综合馆一网架分片示意图二、编制原则及依据1、编制原则1、严格根据国家建筑工程施工质量验收系列法律规范进行编制，确保本工程达到国家质量标准.2、尊重科学，实事求是,推动企业技术进步，实施“科技兴业",积极推广应用新技术。3、认真优选施工方案，合理利用现有资源，统筹兼顾,实现方案的科学性、有用性和可操作性。4、以高速、优质、低耗、文明、安全为施工目标。5、针对工程工期紧、工程量大的情况，科学合理的进行施工进度安排,确保合同目标的实现.2、编制依据根据国家现行工程建设标准、施工规程法律规范、验收标准、技术法律规范和设计、深化蓝图.序号标准名称标准编号1《工程测量法律规范》GB50026-20242《屋面工程质量验收法律规范》GB50207—20247《建筑施工扣件钢管脚手架安全技术规程》JGJ130—20018《施工现场临时用电安全技术规程》JGJ2024—889《建筑机械使用安全技术规程》JGJ33—200110《建筑施工高处作业安全技术法律规范》JGJ80—9111《建设工程质量管理条例》12《钢结构工程施工及验收法律规范》GB50205—200113《混凝土结构工程施工质量验...
