标准篮球场灯光方案

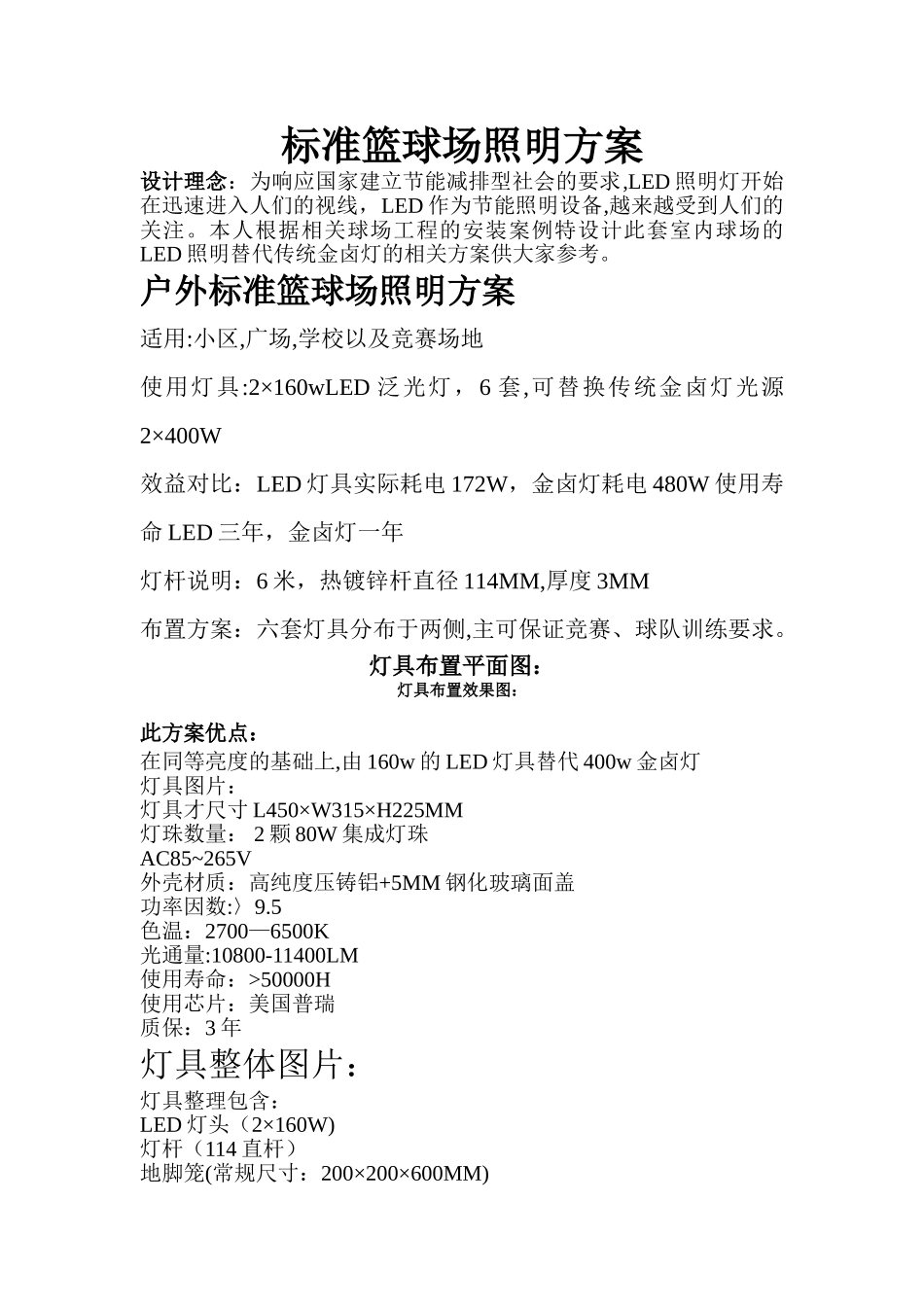

标准篮球场灯光方案_第1页
1/4
标准篮球场灯光方案_第2页
2/4

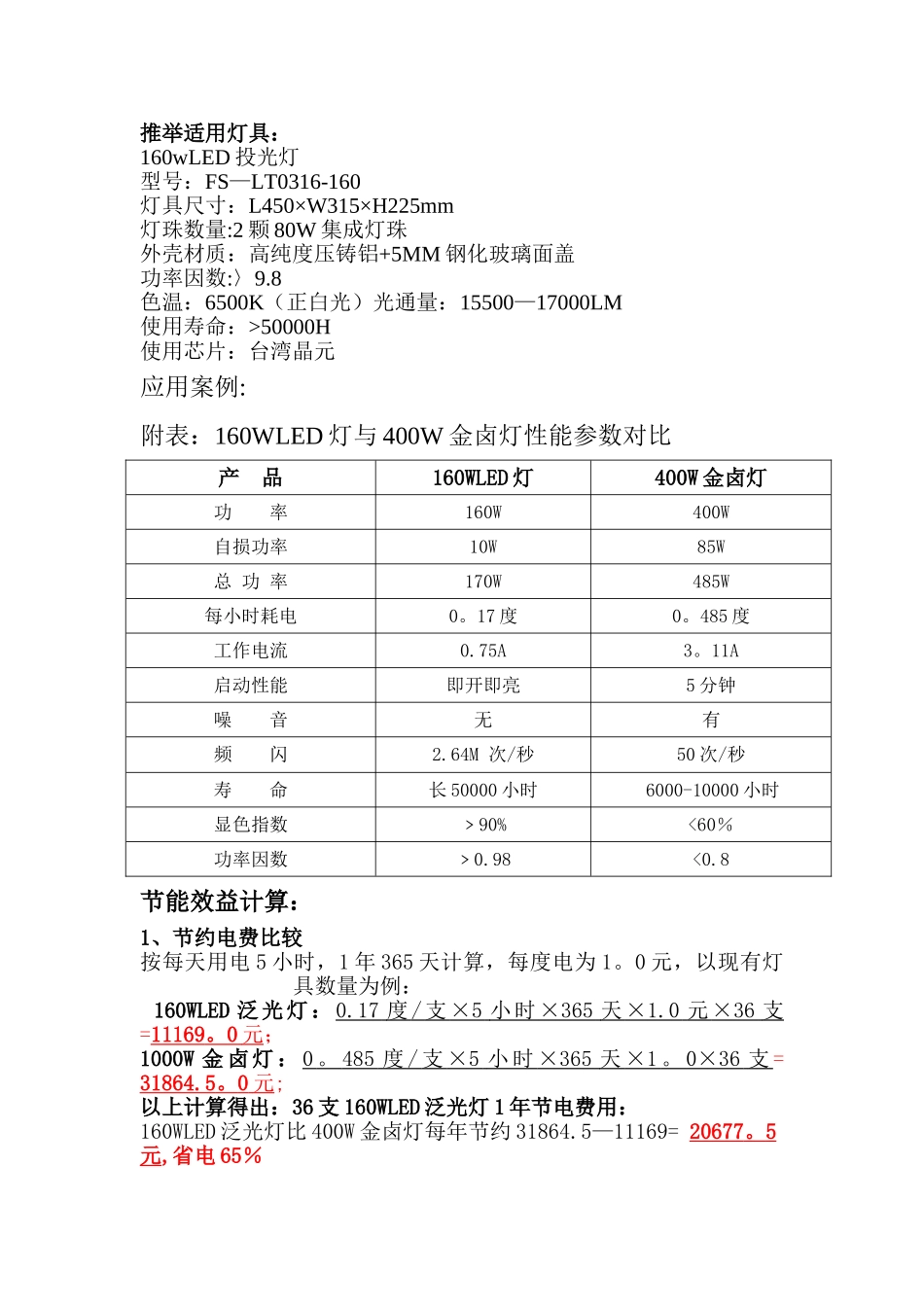

标准篮球场灯光方案_第3页
3/4
标准篮球场照明方案设计理念:为响应国家建立节能减排型社会的要求,LED 照明灯开始在迅速进入人们的视线,LED 作为节能照明设备,越来越受到人们的关注。本人根据相关球场工程的安装案例特设计此套室内球场的LED 照明替代传统金卤灯的相关方案供大家参考。户外标准篮球场照明方案适用:小区,广场,学校以及竞赛场地使用灯具:2×160wLED 泛光灯,6 套,可替换传统金卤灯光源2×400W效益对比:LED 灯具实际耗电 172W,金卤灯耗电 480W 使用寿命 LED 三年,金卤灯一年灯杆说明:6 米,热镀锌杆直径 114MM,厚度 3MM布置方案:六套灯具分布于两侧,主可保证竞赛、球队训练要求。灯具布置平面图:灯具布置效果图:此方案优点:在同等亮度的基础上,由 160w 的 LED 灯具替代 400w 金卤灯灯具图片:灯具才尺寸 L450×W315×H225MM灯珠数量: 2 颗 80W 集成灯珠AC85~265V外壳材质:高纯度压铸铝+5MM 钢化玻璃面盖功率因数:〉9.5色温:2700—6500K光通量:10800-11400LM使用寿命:>50000H使用芯片:美国普瑞质保:3 年灯具整体图片:灯具整理包含:LED 灯头(2×160W)灯杆(114 直杆)地脚笼(常规尺寸:200×200×600MM)整体质保:三年地脚笼图片:室内标准篮球场照明方案本方案灯具主要适用:室内篮球场、羽毛球馆、网球馆。建议使用单位:企业员工球场,单位室内球场,体育场馆,训练场馆,一般性室内竞赛场馆。本方案相关球场参考数据: 整体场馆尺寸:长:36 米 宽:23 米 高:8-12 米 球场竞赛场地:长:28 米 宽:15 米 (以上数据为室内多用体育馆———羽毛球场、篮球场、排球场一体场所标准数据)灯具布置平面图室内球场 LED 灯具设计方案说明:本方案合计使用 36 套 160wLED 照明灯具中间部分为竞赛场地区域,照度要求较高,采纳密集布置,整个竞赛区域上方布置 22 套 160wLED 灯具(注:按国家标准,篮球框上方不宜布置灯具)四周为观众席或休息区,照度要求相对较低,因此稀松布置.采纳双线路控制:竞赛区域与观众、休息区域分开控制,平常训练时可不开观众席的灯具,达到更加节能的地步.模拟照明效果的公式支持 E=ΦNKCU /A 其中 E——表示平均照度Φ—-表示单个灯具的总光通量 N——表示灯具的总数量K-—维护系数:随着灯具中反射器和玻璃的受污染,以及光衰 等,经过一段时间的使用后照度会有相对的下降,因此必 须要先估算在内,根据场馆环境,灯具的维护系数为0。8;Cu—-灯具射出的光通量利用系数,取...
