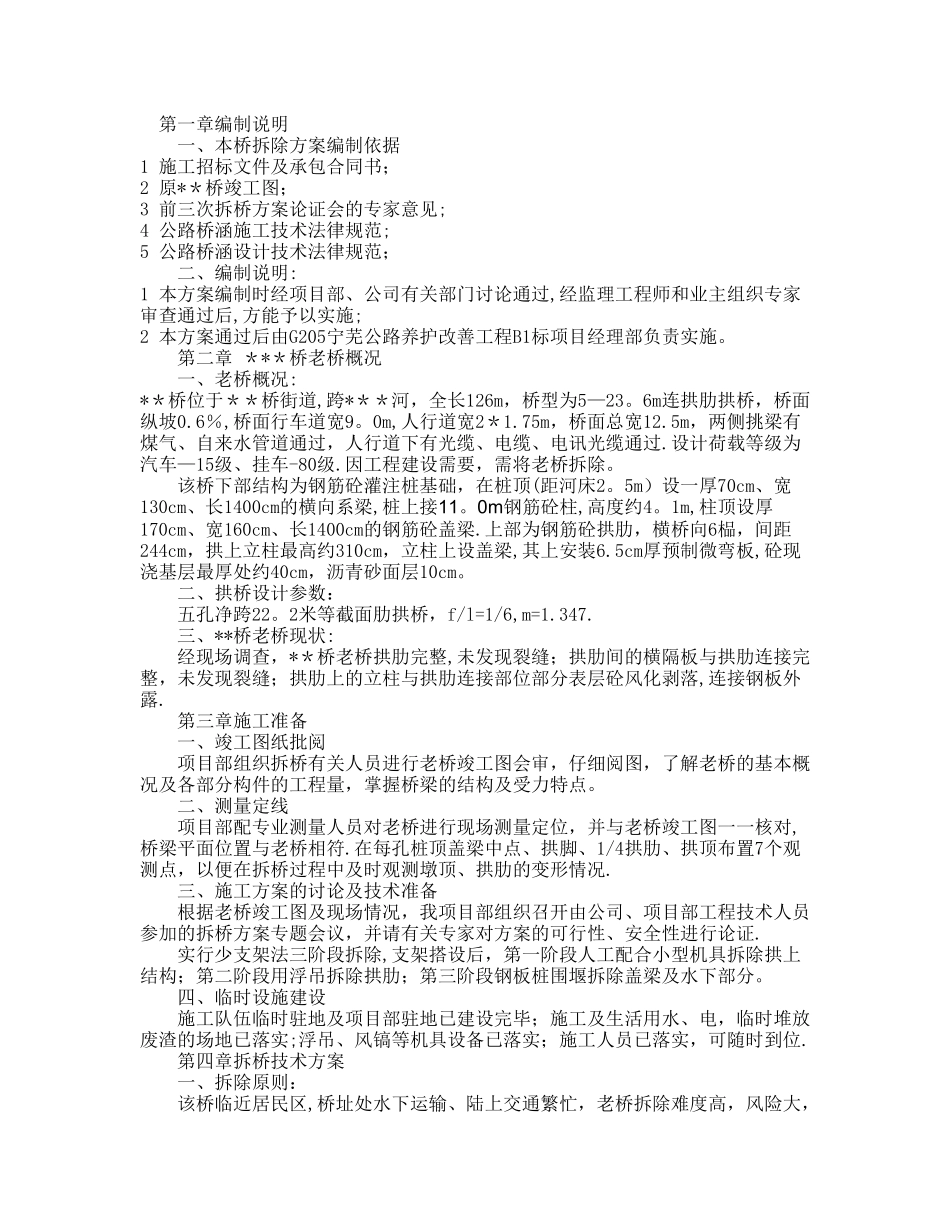

桥梁拆除方案12215_第1页
1/8

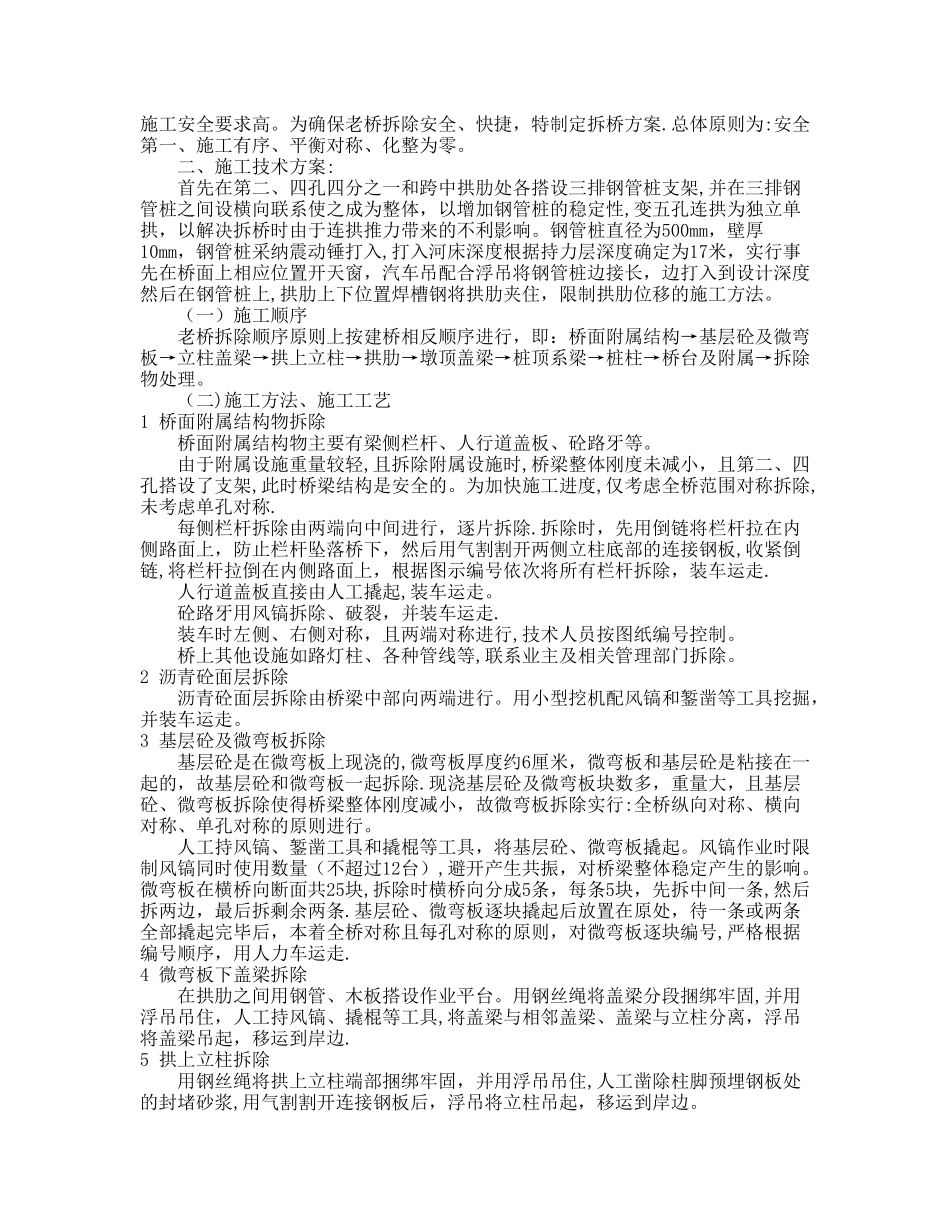

桥梁拆除方案12215_第2页
2/8

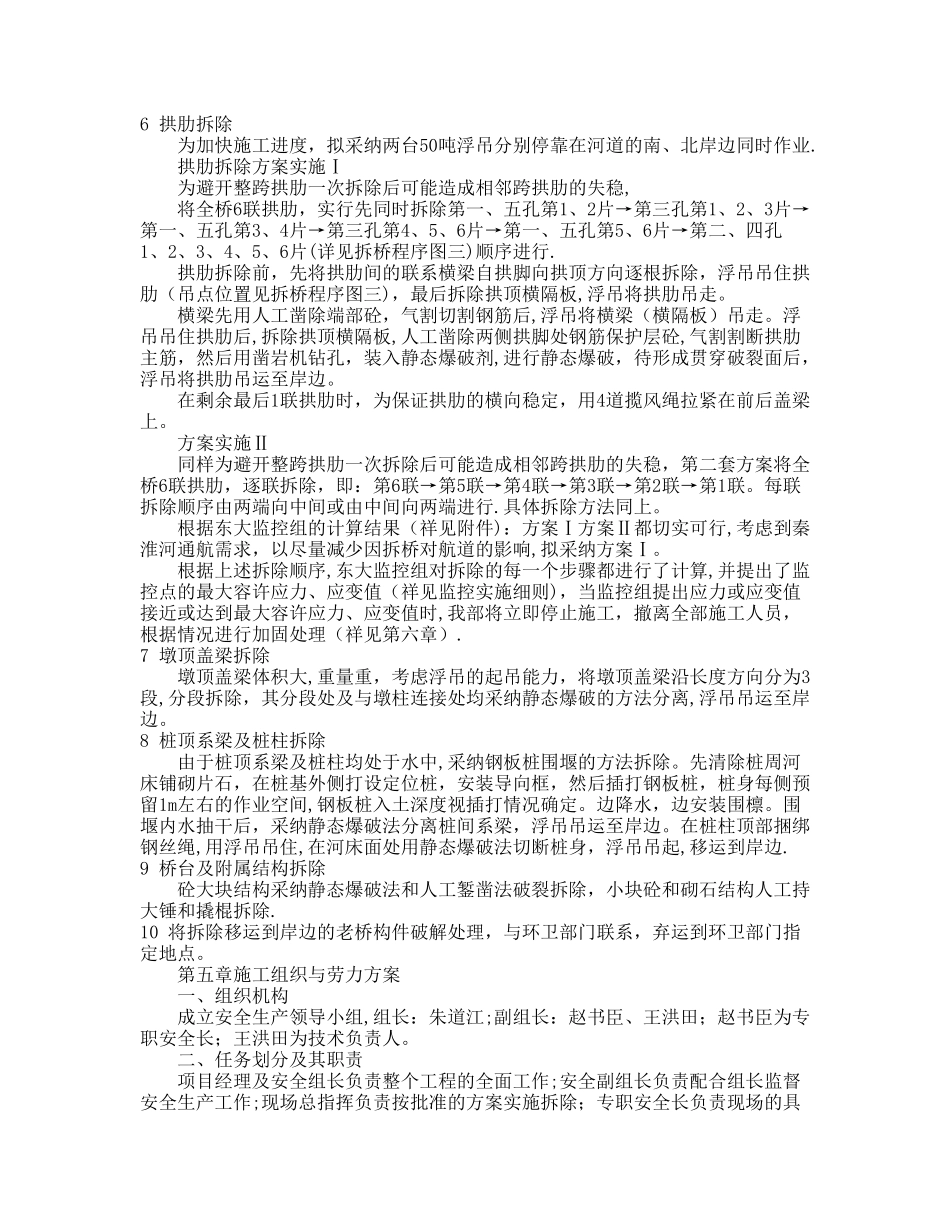

桥梁拆除方案12215_第3页
3/8
第一章编制说明 一、本桥拆除方案编制依据1 施工招标文件及承包合同书;2 原**桥竣工图;3 前三次拆桥方案论证会的专家意见;4 公路桥涵施工技术法律规范;5 公路桥涵设计技术法律规范; 二、编制说明:1 本方案编制时经项目部、公司有关部门讨论通过,经监理工程师和业主组织专家审查通过后,方能予以实施;2 本方案通过后由G205宁芜公路养护改善工程B1标项目经理部负责实施。 第二章 ***桥老桥概况 一、老桥概况:**桥位于**桥街道,跨***河,全长126m,桥型为5—23。6m连拱肋拱桥,桥面纵坡0.6%,桥面行车道宽9。0m,人行道宽2*1.75m,桥面总宽12.5m,两侧挑梁有煤气、自来水管道通过,人行道下有光缆、电缆、电讯光缆通过.设计荷载等级为汽车—15级、挂车-80级.因工程建设需要,需将老桥拆除。 该桥下部结构为钢筋砼灌注桩基础,在桩顶(距河床2。5m)设一厚70cm、宽130cm、长1400cm的横向系梁,桩上接11。0m钢筋砼柱,高度约4。1m,柱顶设厚170cm、宽160cm、长1400cm的钢筋砼盖梁.上部为钢筋砼拱肋,横桥向6榀,间距244cm,拱上立柱最高约310cm,立柱上设盖梁,其上安装6.5cm厚预制微弯板,砼现浇基层最厚处约40cm,沥青砂面层10cm。 二、拱桥设计参数: 五孔净跨22。2米等截面肋拱桥,f/l=1/6,m=1.347. 三、**桥老桥现状: 经现场调查,**桥老桥拱肋完整,未发现裂缝;拱肋间的横隔板与拱肋连接完整,未发现裂缝;拱肋上的立柱与拱肋连接部位部分表层砼风化剥落,连接钢板外露. 第三章施工准备 一、竣工图纸批阅 项目部组织拆桥有关人员进行老桥竣工图会审,仔细阅图,了解老桥的基本概况及各部分构件的工程量,掌握桥梁的结构及受力特点。 二、测量定线 项目部配专业测量人员对老桥进行现场测量定位,并与老桥竣工图一一核对,桥梁平面位置与老桥相符.在每孔桩顶盖梁中点、拱脚、1/4拱肋、拱顶布置7个观测点,以便在拆桥过程中及时观测墩顶、拱肋的变形情况. 三、施工方案的讨论及技术准备 根据老桥竣工图及现场情况,我项目部组织召开由公司、项目部工程技术人员参加的拆桥方案专题会议,并请有关专家对方案的可行性、安全性进行论证. 实行少支架法三阶段拆除,支架搭设后,第一阶段人工配合小型机具拆除拱上结构;第二阶段用浮吊拆除拱肋;第三阶段钢板桩围堰拆除盖梁及水下部分。 四、临时设施建设 施工队伍临时驻地及项目部驻地已建设完毕;施工及生活用水、电,临时堆放废渣的场地已落实;浮吊、风镐等机具设备已落实...
