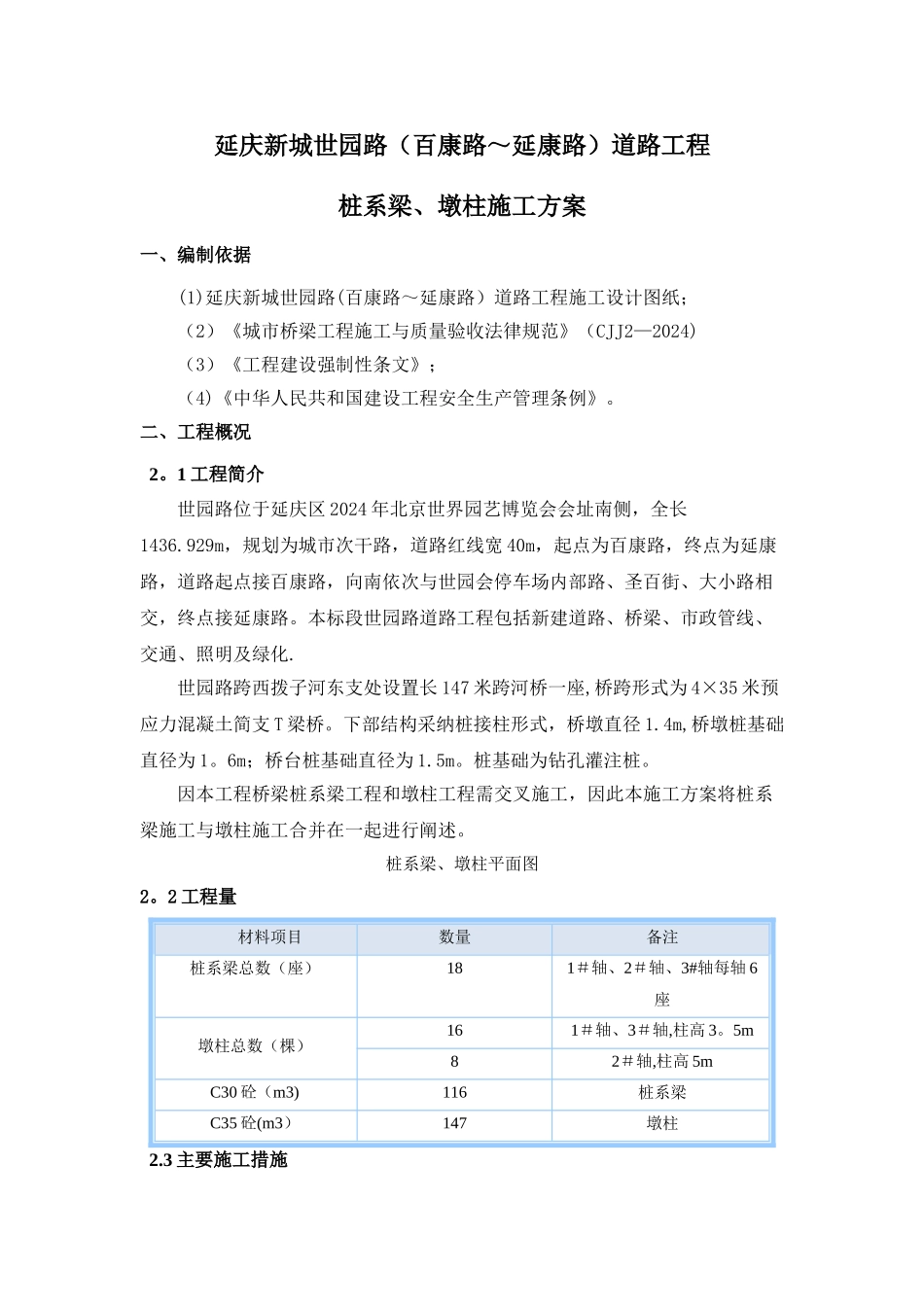

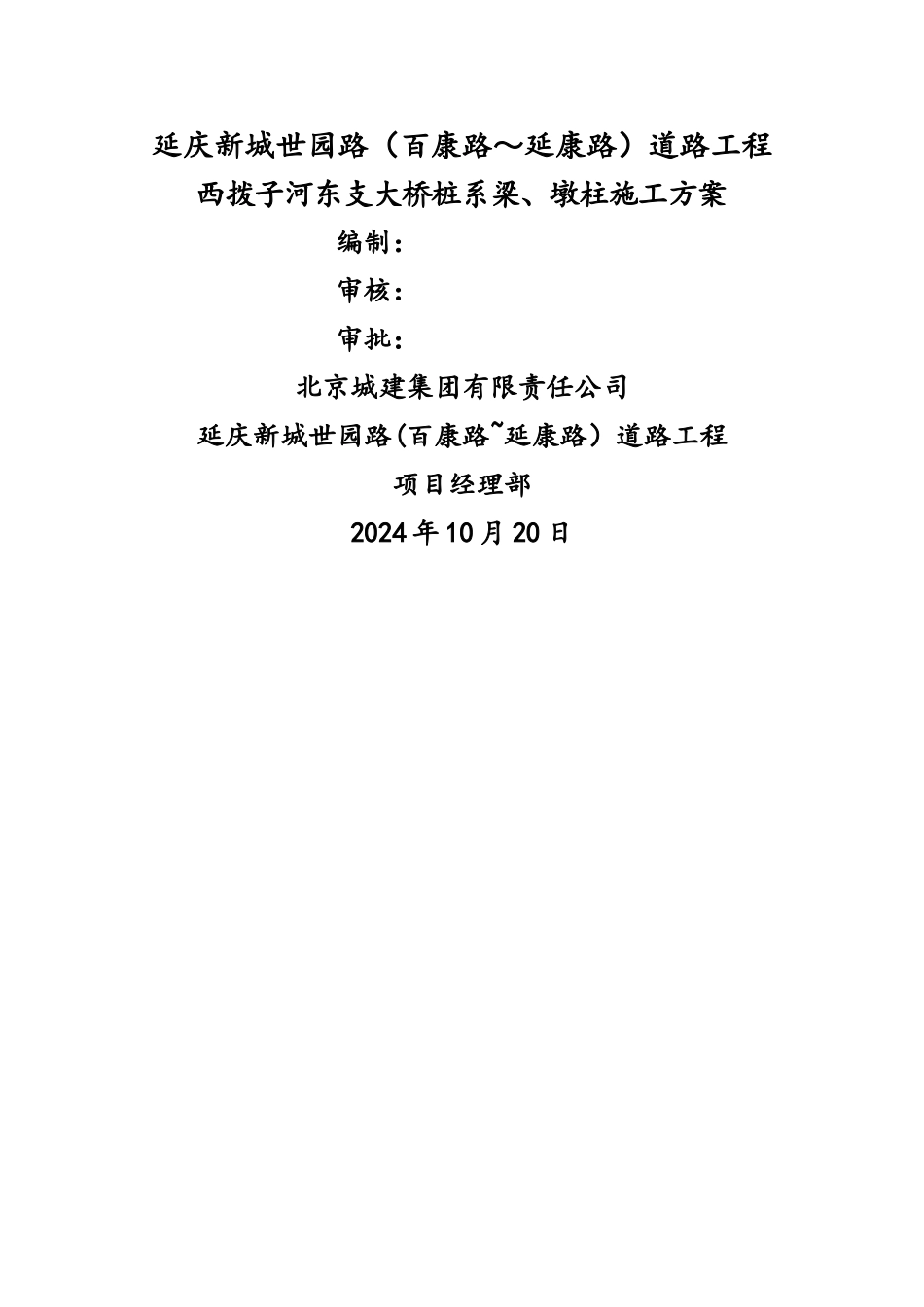

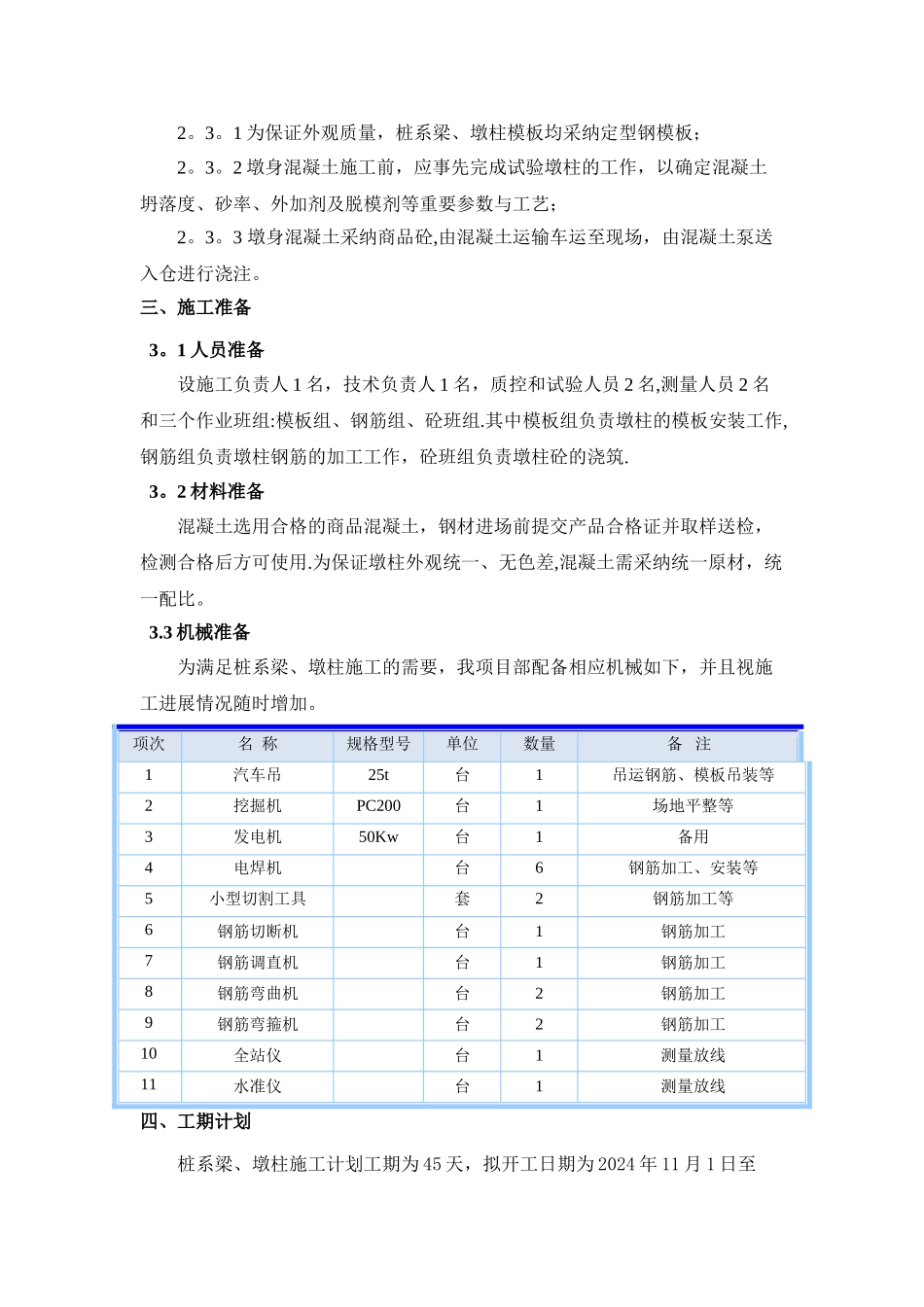

延庆新城世园路（百康路～延康路）道路工程西拨子河东支大桥桩系梁、墩柱施工方案编制：审核：审批：北京城建集团有限责任公司延庆新城世园路(百康路~延康路）道路工程项目经理部2024 年 10 月 20 日延庆新城世园路（百康路～延康路）道路工程桩系梁、墩柱施工方案一、编制依据 (1)延庆新城世园路(百康路～延康路）道路工程施工设计图纸； （2）《城市桥梁工程施工与质量验收法律规范》（CJJ2—2024) （3）《工程建设强制性条文》； （4)《中华人民共和国建设工程安全生产管理条例》。二、工程概况2。1 工程简介世园路位于延庆区 2024 年北京世界园艺博览会会址南侧，全长1436.929m，规划为城市次干路，道路红线宽 40m，起点为百康路，终点为延康路，道路起点接百康路，向南依次与世园会停车场内部路、圣百街、大小路相交，终点接延康路。本标段世园路道路工程包括新建道路、桥梁、市政管线、交通、照明及绿化.世园路跨西拨子河东支处设置长 147 米跨河桥一座,桥跨形式为 4×35 米预应力混凝土简支 T 梁桥。下部结构采纳桩接柱形式，桥墩直径 1.4m,桥墩桩基础直径为 1。6m；桥台桩基础直径为 1.5m。桩基础为钻孔灌注桩。因本工程桥梁桩系梁工程和墩柱工程需交叉施工，因此本施工方案将桩系梁施工与墩柱施工合并在一起进行阐述。桩系梁、墩柱平面图2。2 工程量材料项目数量备注桩系梁总数（座）181＃轴、2＃轴、3#轴每轴 6座墩柱总数（棵）161＃轴、3＃轴,柱高 3。5m82＃轴,柱高 5mC30 砼（m3)116桩系梁C35 砼(m3）147墩柱2.3 主要施工措施2。3。1 为保证外观质量，桩系梁、墩柱模板均采纳定型钢模板；2。3。2 墩身混凝土施工前，应事先完成试验墩柱的工作，以确定混凝土坍落度、砂率、外加剂及脱模剂等重要参数与工艺；2。3。3 墩身混凝土采纳商品砼,由混凝土运输车运至现场，由混凝土泵送入仓进行浇注。三、施工准备3。1 人员准备设施工负责人 1 名，技术负责人 1 名，质控和试验人员 2 名,测量人员 2 名和三个作业班组:模板组、钢筋组、砼班组.其中模板组负责墩柱的模板安装工作,钢筋组负责墩柱钢筋的加工工作，砼班组负责墩柱砼的浇筑.3。2 材料准备混凝土选用合格的商品混凝土，钢材进场前提交产品合格证并取样送检，检测合格后方可使用.为保证墩柱外观统一、无色差,混凝土需采纳统一原材，统一配比。3.3 机械准备为满足桩系梁、墩柱施工的需要，我项目部配备相应机械如下，并且视施工进展情况随时...
