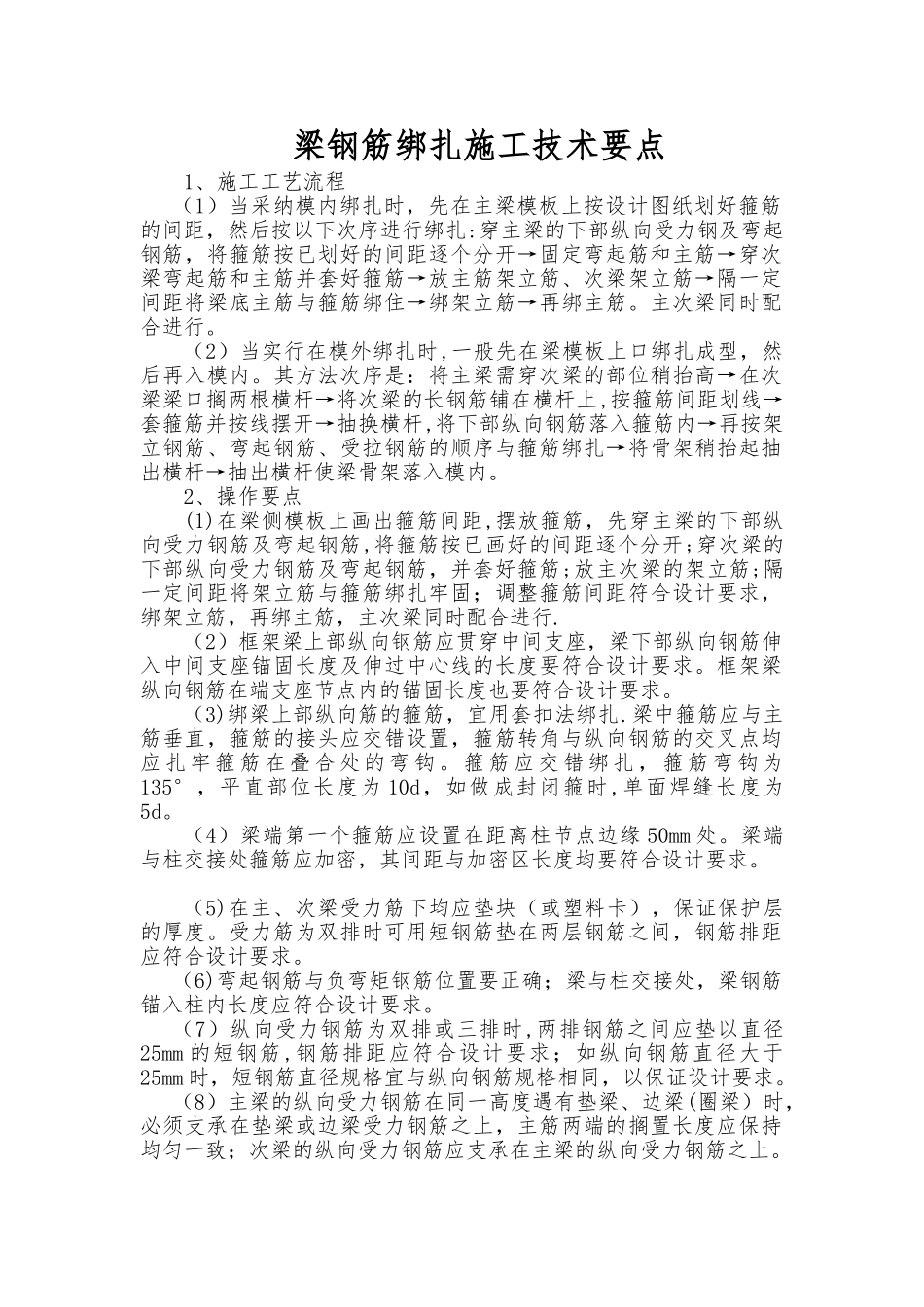

梁板钢筋绑扎施工技术要点

梁钢筋绑扎施工技术要点1、施工工艺流程（1）当采纳模内绑扎时，先在主梁模板上按设计图纸划好箍筋的间距，然后按以下次序进行绑扎:穿主梁的下部纵向受力钢及弯起钢筋，将箍筋按已划好的间距逐个分开→固定弯起筋和主筋→穿次梁弯起筋和主筋并套好箍筋→放主筋架立筋、次梁架立筋→隔一定间距将梁底主筋与箍筋绑住→绑架立筋→再绑主筋。主次梁同时配合进行。（2）当实行在模外绑扎时,一般先在梁模板上口绑扎成型，然后再入模内。其方法次序是：将主梁需穿次梁的部位稍抬高→在次梁梁口搁两根横杆→将次梁的长钢筋铺在横杆上,按箍筋间距划线→套箍筋并按线摆开→抽换横杆,将下部纵向钢筋落入箍筋内→再按架立钢筋、弯起钢筋、受拉钢筋的顺序与箍筋绑扎→将骨架稍抬起抽出横杆→抽出横杆使梁骨架落入模内。2、操作要点(1)在梁侧模板上画出箍筋间距,摆放箍筋，先穿主梁的下部纵向受力钢筋及弯起钢筋,将箍筋按已画好的间距逐个分开;穿次梁的下部纵向受力钢筋及弯起钢筋，并套好箍筋;放主次梁的架立筋;隔一定间距将架立筋与箍筋绑扎牢固；调整箍筋间距符合设计要求，绑架立筋，再绑主筋，主次梁同时配合进行.（2）框架梁上部纵向钢筋应贯穿中间支座，梁下部纵向钢筋伸入中间支座锚固长度及伸过中心线的长度要符合设计要求。框架梁纵向钢筋在端支座节点内的锚固长度也要符合设计要求。（3)绑梁上部纵向筋的箍筋，宜用套扣法绑扎.梁中箍筋应与主筋垂直，箍筋的接头应交错设置，箍筋转角与纵向钢筋的交叉点均应扎牢箍筋在叠合处的弯钩。箍筋应交错绑扎，箍筋弯钩为135°，平直部位长度为 10d，如做成封闭箍时,单面焊缝长度为5d。 （4）梁端第一个箍筋应设置在距离柱节点边缘 50mm 处。梁端与柱交接处箍筋应加密，其间距与加密区长度均要符合设计要求。 （5)在主、次梁受力筋下均应垫块（或塑料卡），保证保护层的厚度。受力筋为双排时可用短钢筋垫在两层钢筋之间，钢筋排距应符合设计要求。（6)弯起钢筋与负弯矩钢筋位置要正确；梁与柱交接处，梁钢筋锚入柱内长度应符合设计要求。（7）纵向受力钢筋为双排或三排时,两排钢筋之间应垫以直径25mm 的短钢筋,钢筋排距应符合设计要求；如纵向钢筋直径大于25mm 时，短钢筋直径规格宜与纵向钢筋规格相同，以保证设计要求。（8）主梁的纵向受力钢筋在同一高度遇有垫梁、边梁(圈梁）时，必须支承在垫梁或边梁受力钢筋之上，主筋两端的搁置长度应保持均匀一致；次梁的纵向受力钢筋应支承在主梁的纵向受力钢筋...
