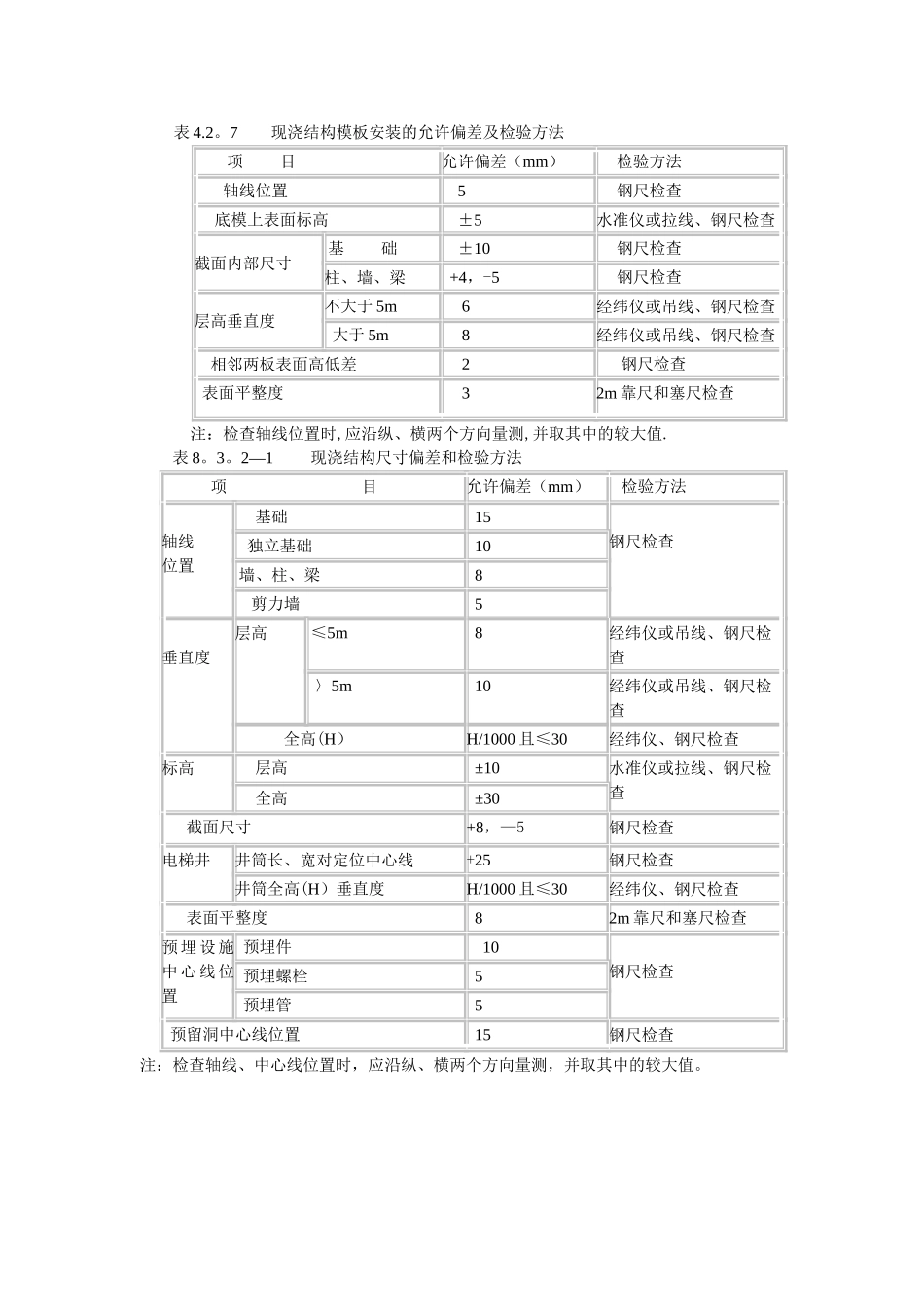

表 4.2。7 现浇结构模板安装的允许偏差及检验方法 项 目允许偏差（mm） 检验方法 轴线位置 5 钢尺检查 底模上表面标高 ±5水准仪或拉线、钢尺检查截面内部尺寸 基 础 ±10 钢尺检查柱、墙、梁 +4，-5 钢尺检查层高垂直度不大于 5m 6经纬仪或吊线、钢尺检查 大于 5m 8经纬仪或吊线、钢尺检查相邻两板表面高低差 2 钢尺检查 表面平整度 32m 靠尺和塞尺检查 注：检查轴线位置时,应沿纵、横两个方向量测,并取其中的较大值.表 8。3。2—1 现浇结构尺寸偏差和检验方法项 目允许偏差（mm） 检验方法 轴线位置 基础 15 钢尺检查 独立基础 10 墙、柱、梁 8 剪力墙 5 垂直度 层高 ≤5m 8经纬仪或吊线、钢尺检查 〉5m 10经纬仪或吊线、钢尺检查全高(H）H/1000 且≤30经纬仪、钢尺检查标高 层高 ±10水准仪或拉线、钢尺检查 全高 ±30 截面尺寸+8，—5钢尺检查电梯井井筒长、宽对定位中心线+25钢尺检查井筒全高(H）垂直度H/1000 且≤30经纬仪、钢尺检查 表面平整度 82m 靠尺和塞尺检查预 埋 设 施中 心 线 位置 预埋件10 钢尺检查 预埋螺栓 5 预埋管 5 预留洞中心线位置 15钢尺检查注：检查轴线、中心线位置时，应沿纵、横两个方向量测，并取其中的较大值。
