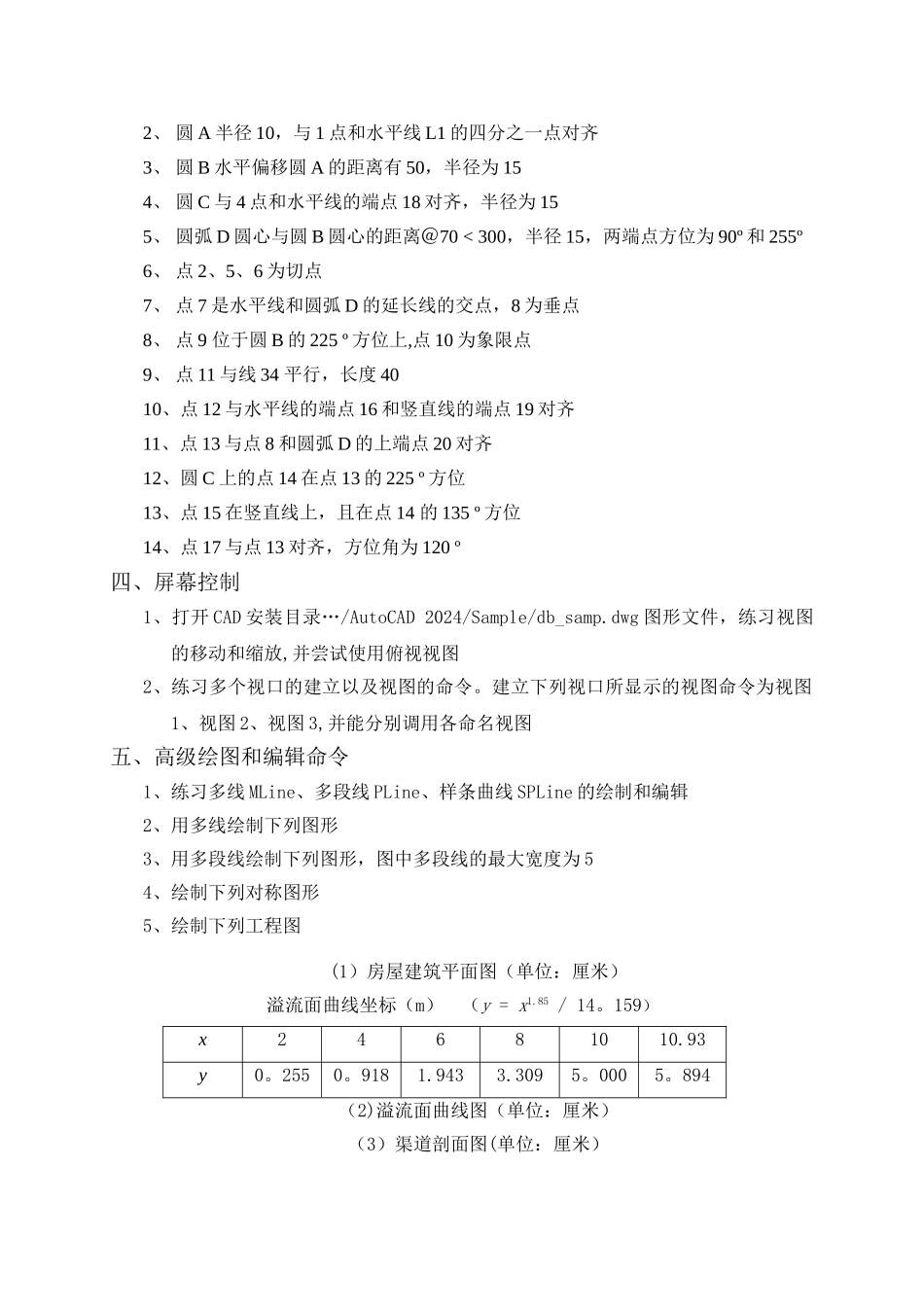

水利工程 CAD 上机练习陈 媛 编四 川 大 学 水 利 水 电 学 院一、基础知识1、 练习 AutoCAD 绘图软件的启动和退出.2、 熟悉用户界面的各组成部分，练习工具栏的拖曳、开关。3、 练习模型空间和布局空间的切换，观察两个工作空间的显示区别。4、 练习在不同状态和光标位置时启动快捷菜单,查看各种情况下菜单的内容（三种状态:（1）未选择对象、未执行命令（2)选择对象、未执行命令（3）执行命令5、 掌握命令的各种输入法：（1)命令名及命令别名(2）菜单及工具栏(3）重复命令(4）透明命令等，并通过编辑“acad。pgp”文件，练习命令别名的建立和使用.6、 练习数据的输入（数值、坐标值、位移值、角度值、点等）,熟练运用相对直角坐标和相对极坐标。7、 熟悉动态输入的设置和使用。8、 了解选项设置的各项设置内容，通过选项设置完成界面颜色、光标大小、文件保存的默认格式、启动对话框的关闭、鼠标右键的定义等设置。10、练习工具栏的设置和自定义，创建一个新的工具栏，名称为“便捷工具栏”，并编制成三组：（1）直线、多边形、矩形（2）删除、移动、旋转(3)弹出：对象捕捉、缩放。11、根据制图标准建立图幅的样板文件，并练习使用样板文件建立图形文件。不留装订边的图框 留装订边的图框幅面代号A0A1A2A3A4B×L841×1189594×841420×594297×420210×297e2010c105a25 A0~A1 A2～A3设计通用标题栏二、基本绘图和编辑命令1、用 Line 命令绘出下列简单图形，要求采纳相对直角坐标和相对极坐标(1）已知顶点坐标的矩形 （2）边长为 100 的等边三角形（3）底边为 100，高为 100 的 （4）边长为 150 的 五角星等腰三角形2、绘制下图,并标识出 AB 线上的五等分点3、边长为 100 的等边三角形及其内切、外切圆4、边长为 100 的等边三角形及其内切正六边形5、半径为 50 圆的内接五角星2 题 3 题 4 题 5 题6、圆的内、外公切线 7、成 30º 相交线的两相切圆 6 题 7 题9、 绘制下列四个两两相切的圆 9、绘制下列椭圆弧 8 题 9 题10、采纳多种方法,绘制下列圆弧 11、画出圆的 120º 方位的切线10 题 11 题12、A 线平移为圆的切线 B13、画出图中两个相互垂直的正方形（利用夹点编辑功能）14、旋转三角形,使边 AB 旋转到 AC 位置 12 题 13 题 14 题15、绘制任意尺寸的矩形，然后利用极轴功能和建立临时追踪点绘制下列图形16、在 AB、CD 线的交点处绘制 R=30 的圆15 ...
