水利工程施工截流课程设计说明书

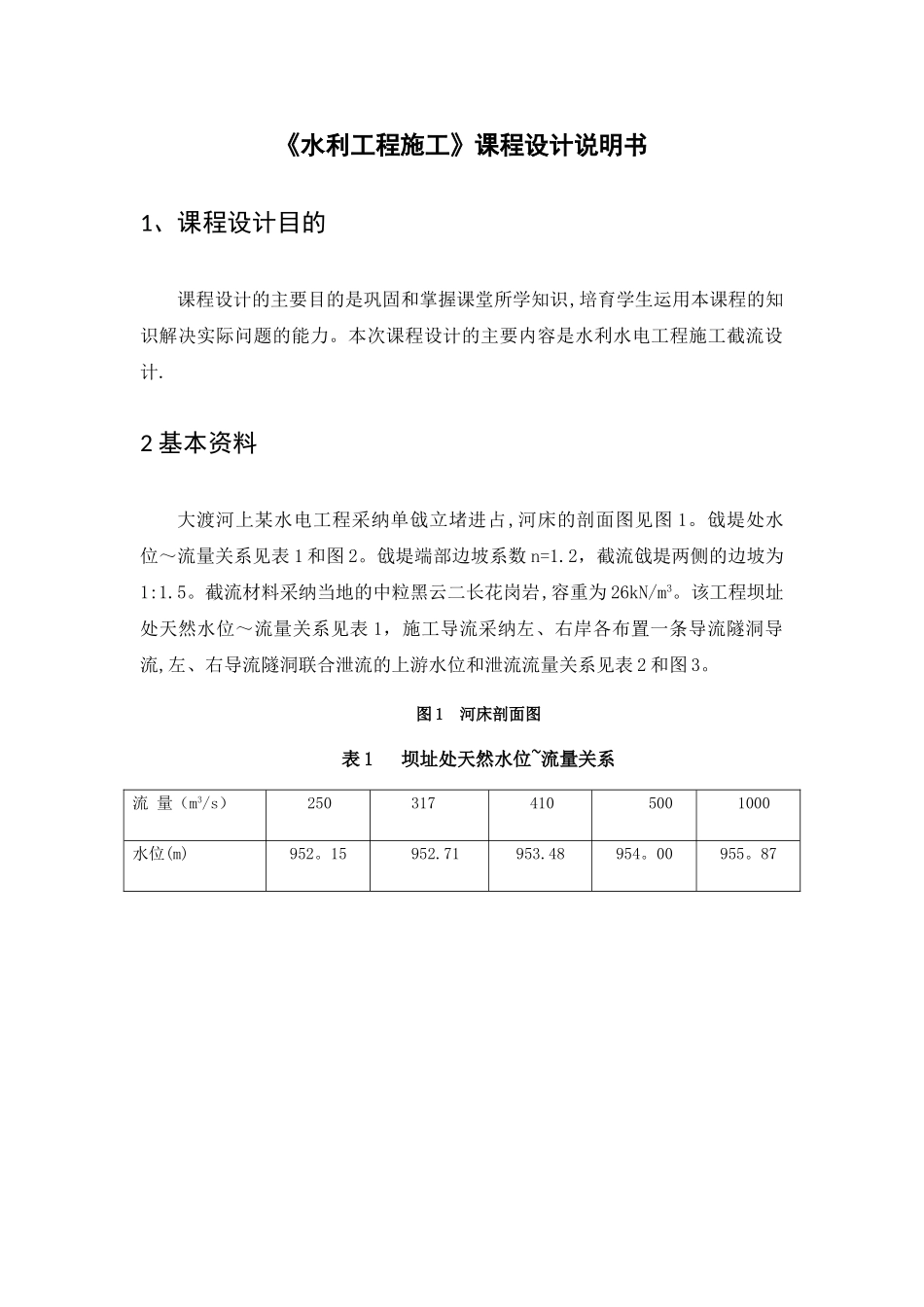

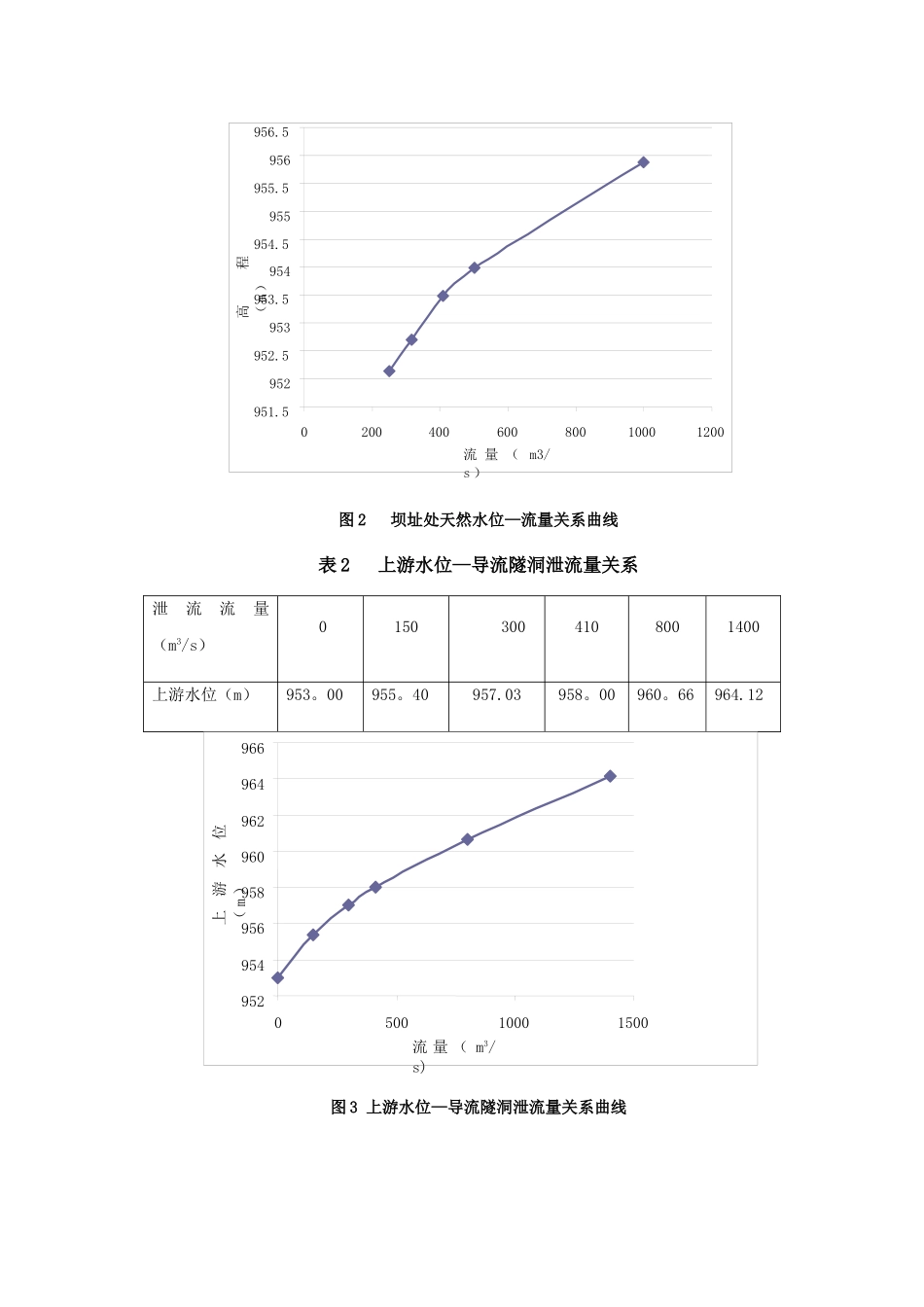

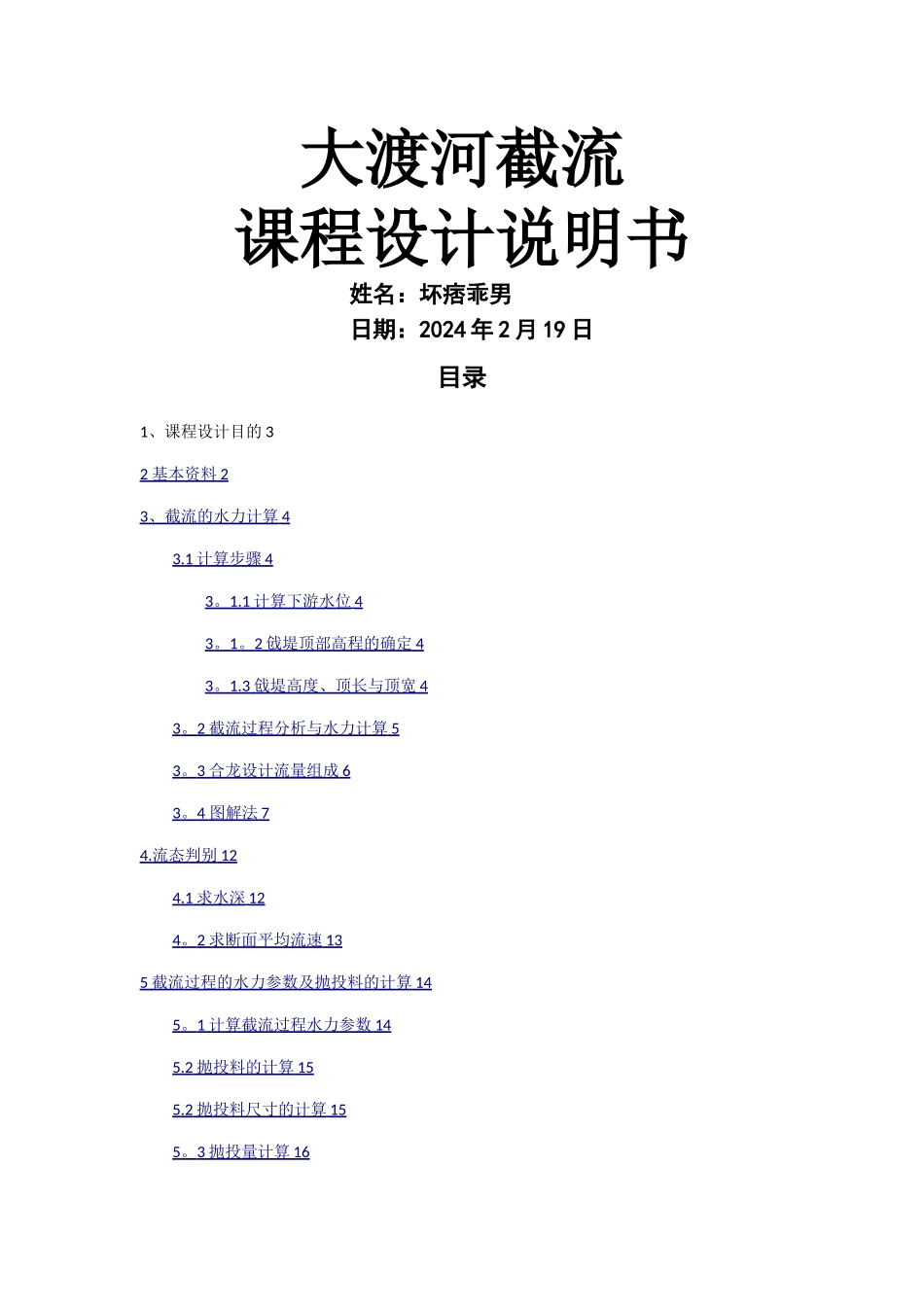

大渡河截流课程设计说明书姓名：坏痞乖男日期：2024 年 2 月 19 日目录1、课程设计目的 32 基本资料 2 3 、截流的水力计算 4 3 .1 计算步骤 4 3 。 1.1 计算下游水位 4 3 。 1 。 2 戗堤顶部高程的确定 4 3 。 1.3 戗堤高度、顶长与顶宽 4 3 。 2 截流过程分析与水力计算 5 3 。 3 合龙设计流量组成 6 3 。 4 图解法 7 4 . 流态判别 12 4 .1 求水深 12 4 。 2 求断面平均流速 13 5 截流过程的水力参数及抛投料的计算 14 5 。 1 计算截流过程水力参数 14 5 .2 抛投料的计算 15 5 .2 抛投料尺寸的计算 15 5 。 3 抛投量计算 16 《水利工程施工》课程设计说明书1、课程设计目的课程设计的主要目的是巩固和掌握课堂所学知识,培育学生运用本课程的知识解决实际问题的能力。本次课程设计的主要内容是水利水电工程施工截流设计.2 基本资料大渡河上某水电工程采纳单戗立堵进占,河床的剖面图见图 1。戗堤处水位～流量关系见表 1 和图 2。戗堤端部边坡系数 n=1.2，截流戗堤两侧的边坡为1:1.5。截流材料采纳当地的中粒黑云二长花岗岩,容重为 26kN/m3。该工程坝址处天然水位～流量关系见表 1，施工导流采纳左、右岸各布置一条导流隧洞导流,左、右导流隧洞联合泄流的上游水位和泄流流量关系见表 2 和图 3。图 1 河床剖面图表 1 坝址处天然水位~流量关系流 量（m3/s）2503174105001000水位(m)952。15952.71953.48954。00955。87图 2 坝址处天然水位—流量关系曲线表 2 上游水位—导流隧洞泄流量关系泄流流量（m3/s）01503004108001400上游水位（m）953。00955。40957.03958。00960。66964.12图 3 上游水位—导流隧洞泄流量关系曲线951.5952952.5953953.5954954.5955955.5956956.5020040060080010001200流 量 （ m3/s ）高程（ m ）952954956958960962964966050010001500流 量 （ m3/s)上游水位（ m ）3、截流的水力计算截流设计是施工导流设计重要组成部分，目前我国水利水电工程截流多采纳立堵截流，本次设计按立堵截流设计。其设计内容分为:截流水力计算、截流水力分区和备料量设计.截流设计流量的确定，通常按频率法确定,也即根据已选定的截流时段，采纳该时段内一定频率的某种特征流量值作为设计流量。一般地,多采纳截流时段10％～20％的月平均或者旬平均流量作为设计标准。截流的水力计算中龙口流速的确定一般采纳图解法，截流水力计...
