水电安装工程组织设计

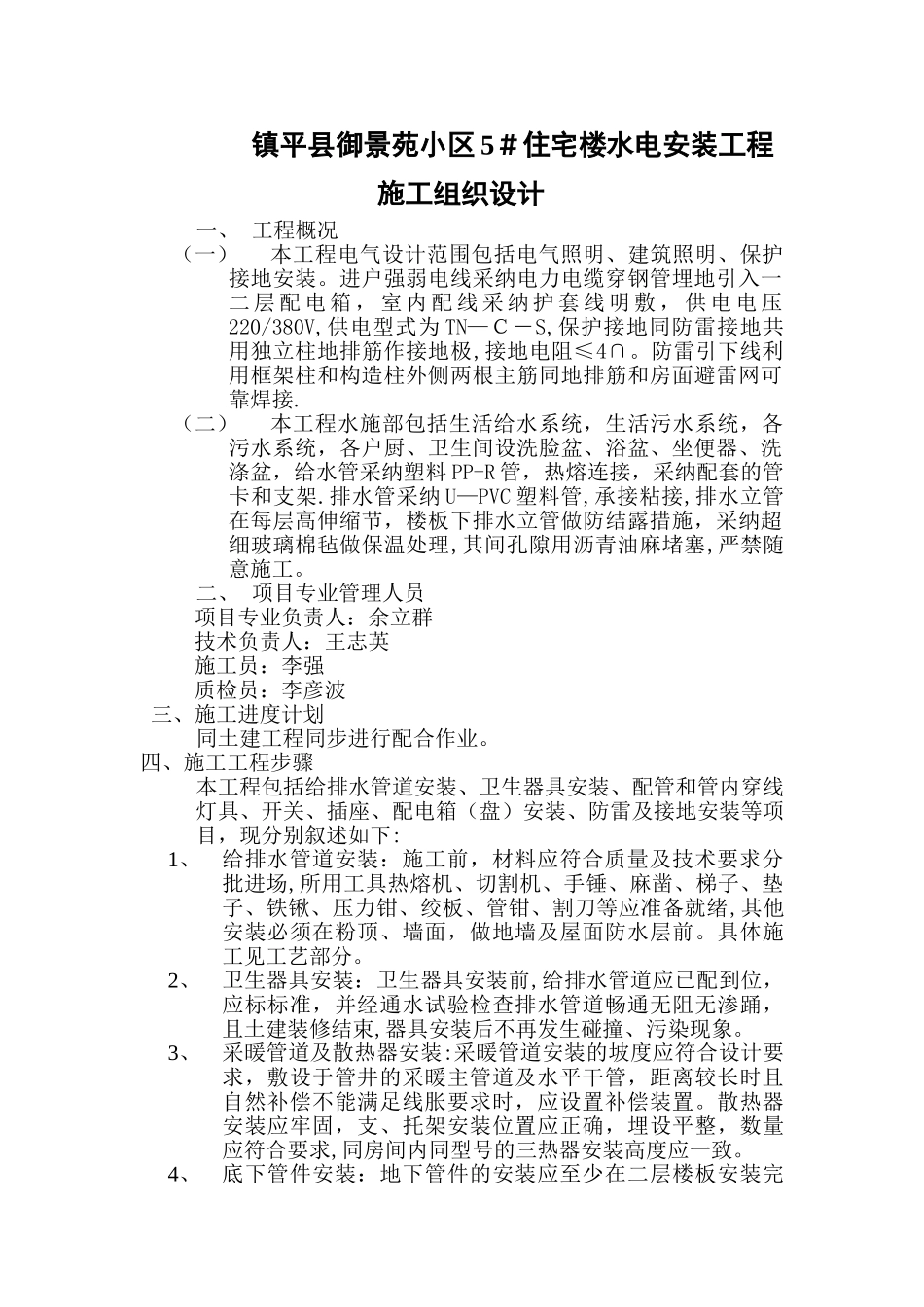

水电安装工程组织设计_第1页
1/22
水电安装工程组织设计_第2页
2/22
水电安装工程组织设计_第3页
3/22
镇平县御景苑小区 5#住宅楼水电安装工程 施工组织设计一、 工程概况(一)本工程电气设计范围包括电气照明、建筑照明、保护接地安装。进户强弱电线采纳电力电缆穿钢管埋地引入一二 层 配 电 箱 , 室 内 配 线 采 纳 护 套 线 明 敷 , 供 电 电 压220/380V,供电型式为 TN—C-S,保护接地同防雷接地共用独立柱地排筋作接地极,接地电阻≤4∩。防雷引下线利用框架柱和构造柱外侧两根主筋同地排筋和房面避雷网可靠焊接.(二)本工程水施部包括生活给水系统,生活污水系统,各污水系统,各户厨、卫生间设洗脸盆、浴盆、坐便器、洗涤盆,给水管采纳塑料 PP-R 管,热熔连接,采纳配套的管卡和支架.排水管采纳 U—PVC 塑料管,承接粘接,排水立管在每层高伸缩节,楼板下排水立管做防结露措施,采纳超细玻璃棉毡做保温处理,其间孔隙用沥青油麻堵塞,严禁随意施工。二、 项目专业管理人员 项目专业负责人:余立群 技术负责人:王志英 施工员:李强 质检员:李彦波 三、施工进度计划同土建工程同步进行配合作业。四、施工工程步骤本工程包括给排水管道安装、卫生器具安装、配管和管内穿线灯具、开关、插座、配电箱(盘)安装、防雷及接地安装等项目,现分别叙述如下:1、给排水管道安装:施工前,材料应符合质量及技术要求分批进场,所用工具热熔机、切割机、手锤、麻凿、梯子、垫子、铁锹、压力钳、绞板、管钳、割刀等应准备就绪,其他安装必须在粉顶、墙面,做地墙及屋面防水层前。具体施工见工艺部分。2、卫生器具安装:卫生器具安装前,给排水管道应已配到位,应标标准,并经通水试验检查排水管道畅通无阻无渗踊,且土建装修结束,器具安装后不再发生碰撞、污染现象。3、采暖管道及散热器安装:采暖管道安装的坡度应符合设计要求,敷设于管井的采暖主管道及水平干管,距离较长时且自然补偿不能满足线胀要求时,应设置补偿装置。散热器安装应牢固,支、托架安装位置应正确,埋设平整,数量应符合要求,同房间内同型号的三热器安装高度应一致。4、底下管件安装:地下管件的安装应至少在二层楼板安装完毕后进行,因为地下部分,对管材及接口的要求更加严格,出地面的位置、座标应准确无误,应严格做好灌水实验,做好隐蔽验收。5、配管和管内穿线:开关、灯具、插座、配电箱(盘)安装,认真阅读图纸及会审纪要,认真检查管材、线材、紧固体件及附件,要求进场材料符合技术要求,能满足连续施工,施工中所需的机具应备齐,以保证质量和...
