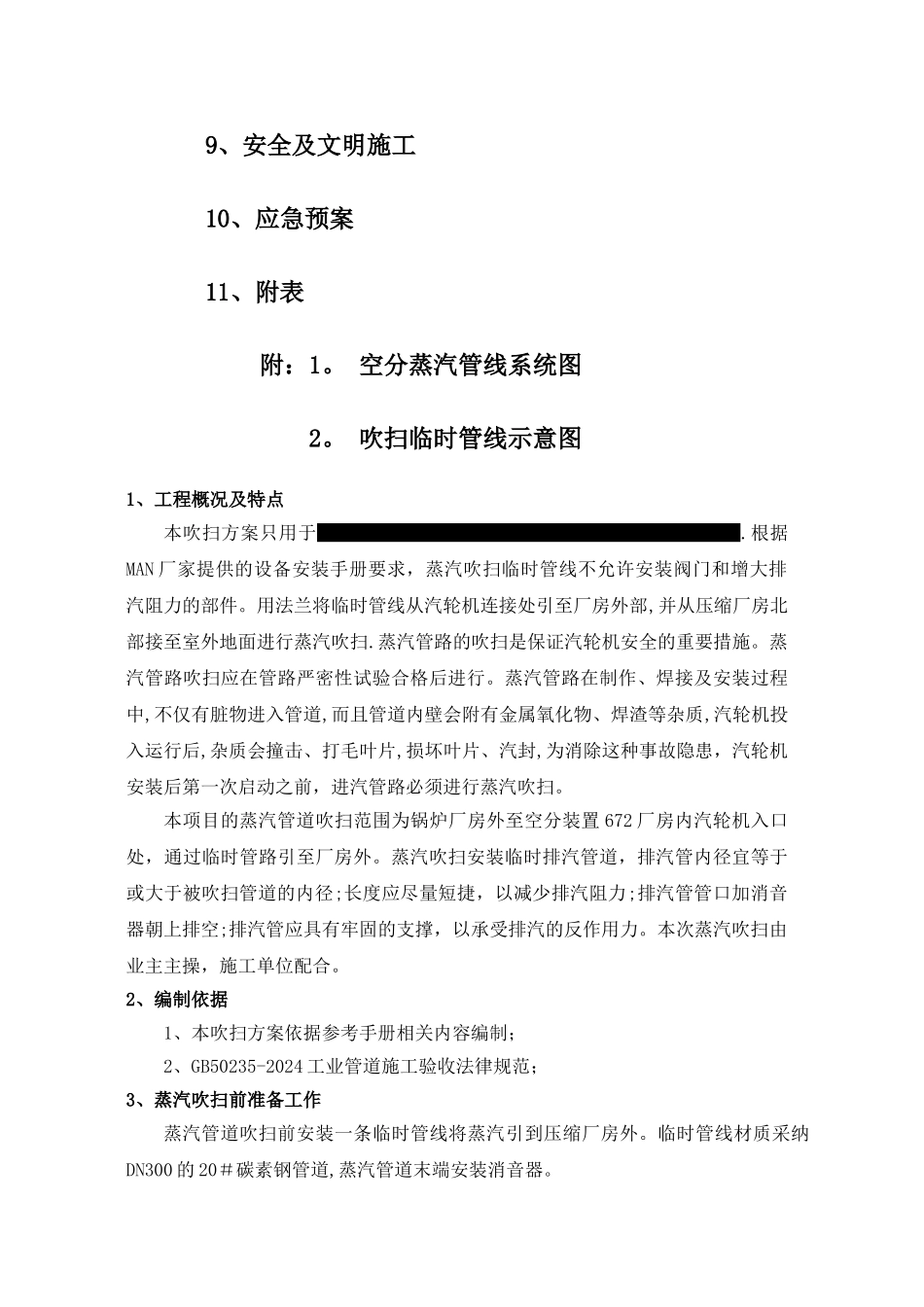

№: 施 工 方 案中化三建鄂尔多斯项目部2013 年 9 月 20 日目录1、工程概况及特点2、编制依据3、蒸汽吹扫前准备工作4、吹扫蒸汽参数计算5、措施用料6、吹扫工序及要求7、劳动力组合8、质量控制及要求批 准：审定：会 签:审核:编制：9、安全及文明施工10、应急预案11、附表 附：1。 空分蒸汽管线系统图 2。 吹扫临时管线示意图1、工程概况及特点本吹扫方案只用于内蒙古达信工业气体项目蒸汽轮机的蒸汽管道吹扫.根据MAN 厂家提供的设备安装手册要求，蒸汽吹扫临时管线不允许安装阀门和增大排汽阻力的部件。用法兰将临时管线从汽轮机连接处引至厂房外部,并从压缩厂房北部接至室外地面进行蒸汽吹扫.蒸汽管路的吹扫是保证汽轮机安全的重要措施。蒸汽管路吹扫应在管路严密性试验合格后进行。蒸汽管路在制作、焊接及安装过程中,不仅有脏物进入管道,而且管道内壁会附有金属氧化物、焊渣等杂质,汽轮机投入运行后,杂质会撞击、打毛叶片,损坏叶片、汽封,为消除这种事故隐患，汽轮机安装后第一次启动之前，进汽管路必须进行蒸汽吹扫。本项目的蒸汽管道吹扫范围为锅炉厂房外至空分装置 672 厂房内汽轮机入口处，通过临时管路引至厂房外。蒸汽吹扫安装临时排汽管道，排汽管内径宜等于或大于被吹扫管道的内径;长度应尽量短捷，以减少排汽阻力;排汽管管口加消音器朝上排空;排汽管应具有牢固的支撑，以承受排汽的反作用力。本次蒸汽吹扫由业主主操，施工单位配合。2、编制依据1、本吹扫方案依据参考手册相关内容编制；2、GB50235-2024 工业管道施工验收法律规范；3、蒸汽吹扫前准备工作蒸汽管道吹扫前安装一条临时管线将蒸汽引到压缩厂房外。临时管线材质采纳DN300 的 20＃碳素钢管道,蒸汽管道末端安装消音器。4、吹扫蒸汽参数为保证吹扫的有效性，应以大流量蒸汽对管道进行吹扫.吹扫蒸汽压力 2.5Mpa ;吹扫蒸汽温度 350℃ ； 吹扫蒸汽流速 30m/s ；吹扫曲线吹扫质量标准项 目质量标准靶板上痕迹大小Φ0。6mm 以下痕深小于 0.5mm粒数1 个/cm2时间15 分钟（两次皆合格）5、措施用料吹扫临时管线所需材料序号名称规格型号材质单位数量备注1无缝钢管Φ406×17。5mm20m30临时管290 度长半径弯头Φ406×17。5mm20只2临时管3同心异径管Φ406×Φ27320只1临时管4法兰DN250 CL30020只1临时管5工字钢I300Q235Bm10支架6角钢L100×10Q235Bm20支架7钢板δ=20mmQ235Bm25支架8铝板δ=5mm*40＊450铝只8靶板9消音器Φ1000×11mmQ235B只1业主提供6...
