河北田原化工厂区内管廊工艺供热管道施工方案

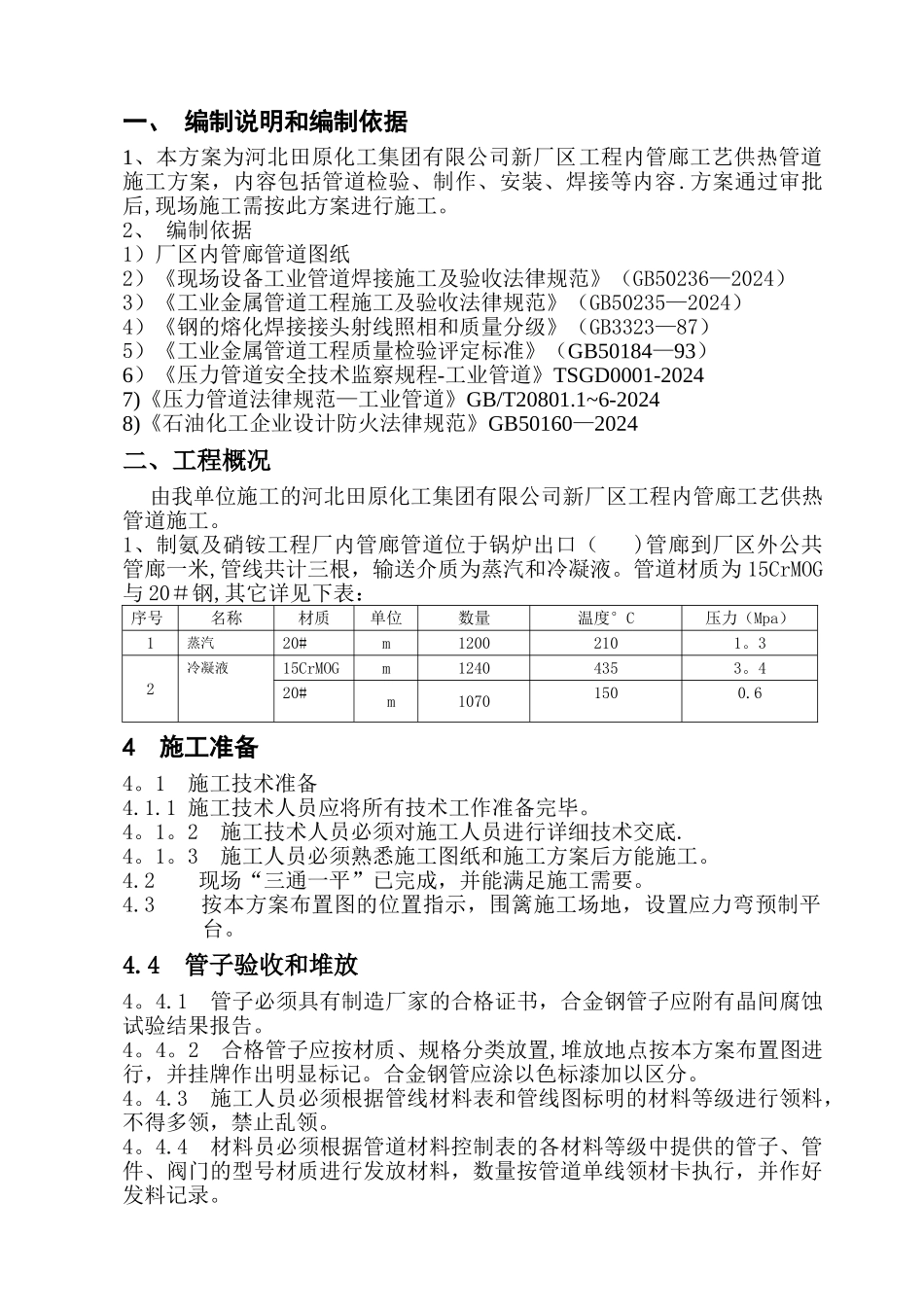

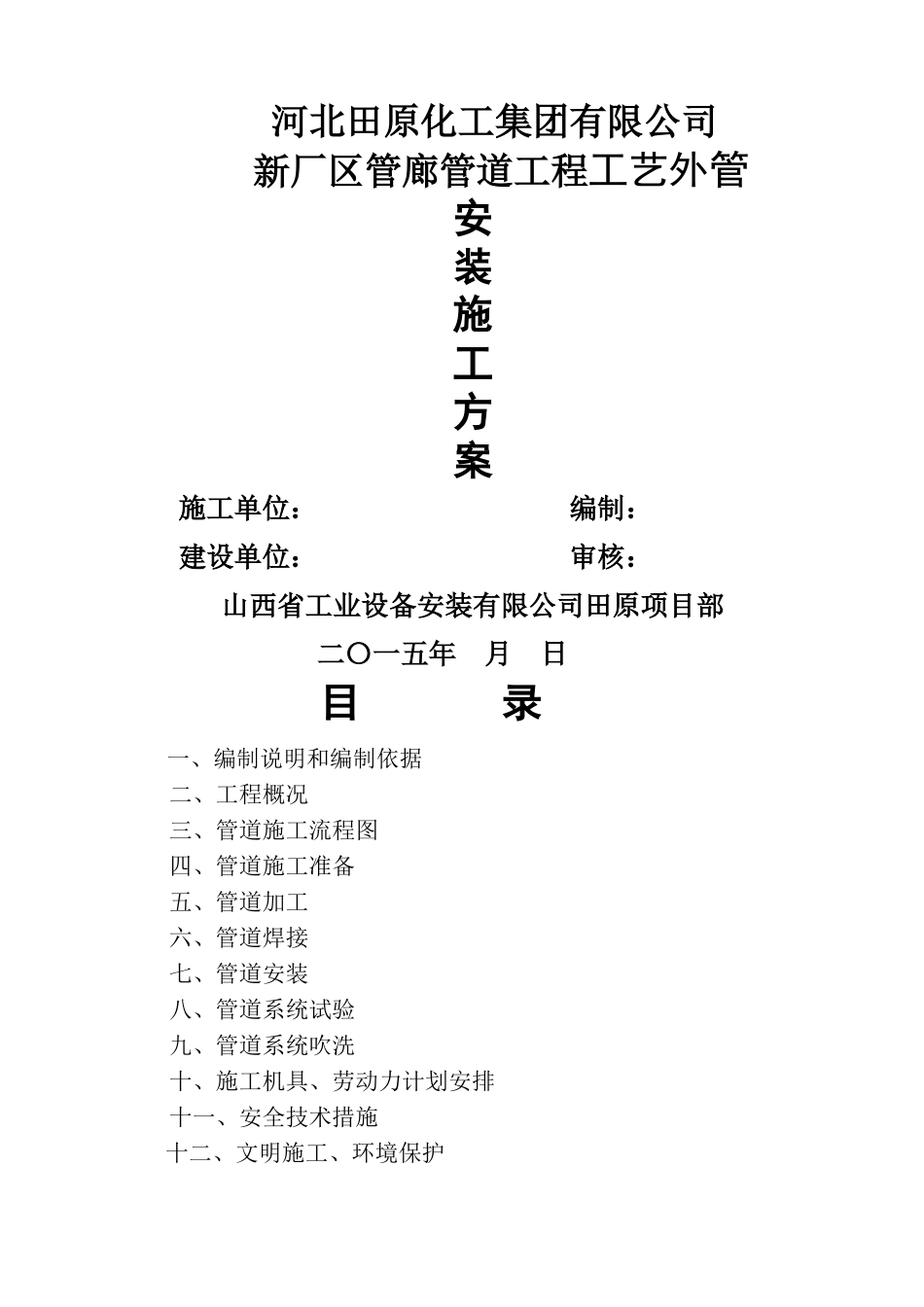

河北田原化工集团有限公司 新厂区管廊管道工程工艺外管安装施工方案施工单位： 编制： 建设单位： 审核：山西省工业设备安装有限公司田原项目部二〇一五年 月 日目 录 一、编制说明和编制依据 二、工程概况 三、管道施工流程图 四、管道施工准备 五、管道加工 六、管道焊接 七、管道安装 八、管道系统试验 九、管道系统吹洗 十、施工机具、劳动力计划安排 十一、安全技术措施十二、文明施工、环境保护一、 编制说明和编制依据1、本方案为河北田原化工集团有限公司新厂区工程内管廊工艺供热管道施工方案，内容包括管道检验、制作、安装、焊接等内容.方案通过审批后,现场施工需按此方案进行施工。 2、 编制依据1）厂区内管廊管道图纸 2）《现场设备工业管道焊接施工及验收法律规范》（GB50236—2024）3）《工业金属管道工程施工及验收法律规范》（GB50235—2024）4）《钢的熔化焊接接头射线照相和质量分级》（GB3323—87）5）《工业金属管道工程质量检验评定标准》（GB50184—93）6）《压力管道安全技术监察规程-工业管道》TSGD0001-20247)《压力管道法律规范—工业管道》GB/T20801.1~6-20248)《石油化工企业设计防火法律规范》GB50160—2024二、工程概况 由我单位施工的河北田原化工集团有限公司新厂区工程内管廊工艺供热管道施工。1、制氨及硝铵工程厂内管廊管道位于锅炉出口（ )管廊到厂区外公共管廊一米,管线共计三根，输送介质为蒸汽和冷凝液。管道材质为 15CrMOG与 20＃钢,其它详见下表： 序号名称材质单位数量温度°C压力（Mpa）1蒸汽20#m12002101。32冷凝液15CrMOGm12404353。420# m10701500.64 施工准备4。1 施工技术准备4.1.1 施工技术人员应将所有技术工作准备完毕。4。1。2 施工技术人员必须对施工人员进行详细技术交底.4。1。3 施工人员必须熟悉施工图纸和施工方案后方能施工。4.2 现场“三通一平”已完成，并能满足施工需要。4.3 按本方案布置图的位置指示，围篱施工场地，设置应力弯预制平台。4.4 管子验收和堆放4。4.1 管子必须具有制造厂家的合格证书，合金钢管子应附有晶间腐蚀试验结果报告。4。4。2 合格管子应按材质、规格分类放置,堆放地点按本方案布置图进行，并挂牌作出明显标记。合金钢管应涂以色标漆加以区分。4。4.3 施工人员必须根据管线材料表和管线图标明的材料等级进行领料，不得多领，禁止乱领。4。4.4 材料员必须根据管道材料控制表的各材料等级中提供的管子、管件、阀门的...
