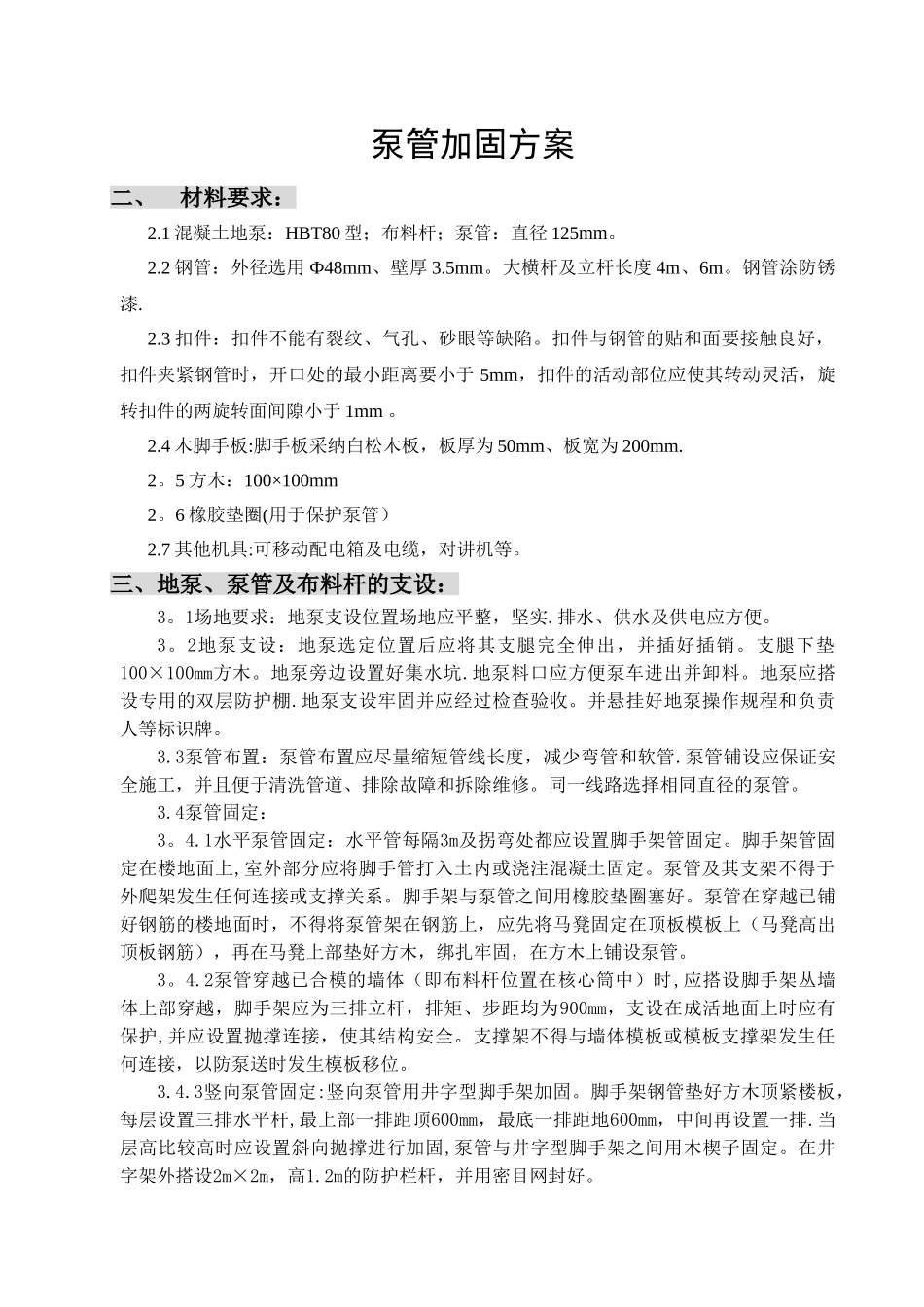

泵管加固方案二、 材料要求：2.1 混凝土地泵：HBT80 型；布料杆；泵管：直径 125mm。2.2 钢管：外径选用 Ф48mm、壁厚 3.5mm。大横杆及立杆长度 4m、6m。钢管涂防锈漆.2.3 扣件：扣件不能有裂纹、气孔、砂眼等缺陷。扣件与钢管的贴和面要接触良好，扣件夹紧钢管时，开口处的最小距离要小于 5mm，扣件的活动部位应使其转动灵活，旋转扣件的两旋转面间隙小于 1mm 。2.4 木脚手板:脚手板采纳白松木板，板厚为 50mm、板宽为 200mm.2。5 方木：100×100mm2。6 橡胶垫圈(用于保护泵管）2.7 其他机具:可移动配电箱及电缆，对讲机等。三、地泵、泵管及布料杆的支设：3。1场地要求：地泵支设位置场地应平整，坚实.排水、供水及供电应方便。3。2地泵支设：地泵选定位置后应将其支腿完全伸出，并插好插销。支腿下垫100×100mm方木。地泵旁边设置好集水坑.地泵料口应方便泵车进出并卸料。地泵应搭设专用的双层防护棚.地泵支设牢固并应经过检查验收。并悬挂好地泵操作规程和负责人等标识牌。3.3泵管布置：泵管布置应尽量缩短管线长度，减少弯管和软管.泵管铺设应保证安全施工，并且便于清洗管道、排除故障和拆除维修。同一线路选择相同直径的泵管。3.4泵管固定：3。4.1水平泵管固定：水平管每隔3m及拐弯处都应设置脚手架管固定。脚手架管固定在楼地面上,室外部分应将脚手管打入土内或浇注混凝土固定。泵管及其支架不得于外爬架发生任何连接或支撑关系。脚手架与泵管之间用橡胶垫圈塞好。泵管在穿越已铺好钢筋的楼地面时，不得将泵管架在钢筋上，应先将马凳固定在顶板模板上（马凳高出顶板钢筋），再在马凳上部垫好方木，绑扎牢固，在方木上铺设泵管。3。4.2泵管穿越已合模的墙体（即布料杆位置在核心筒中）时,应搭设脚手架丛墙体上部穿越，脚手架应为三排立杆，排矩、步距均为900mm，支设在成活地面上时应有保护,并应设置抛撑连接，使其结构安全。支撑架不得与墙体模板或模板支撑架发生任何连接，以防泵送时发生模板移位。3.4.3竖向泵管固定:竖向泵管用井字型脚手架加固。脚手架钢管垫好方木顶紧楼板，每层设置三排水平杆,最上部一排距顶600mm，最底一排距地600mm，中间再设置一排.当层高比较高时应设置斜向抛撑进行加固,泵管与井字型脚手架之间用木楔子固定。在井字架外搭设2m×2m，高1.2m的防护栏杆，并用密目网封好。3.4。4竖向泵管穿楼板处固定:泵管在穿越楼层时利用后浇带或管道间穿过，在泵管周围用木楔子和橡胶垫圈固定，如下图所示.3....
