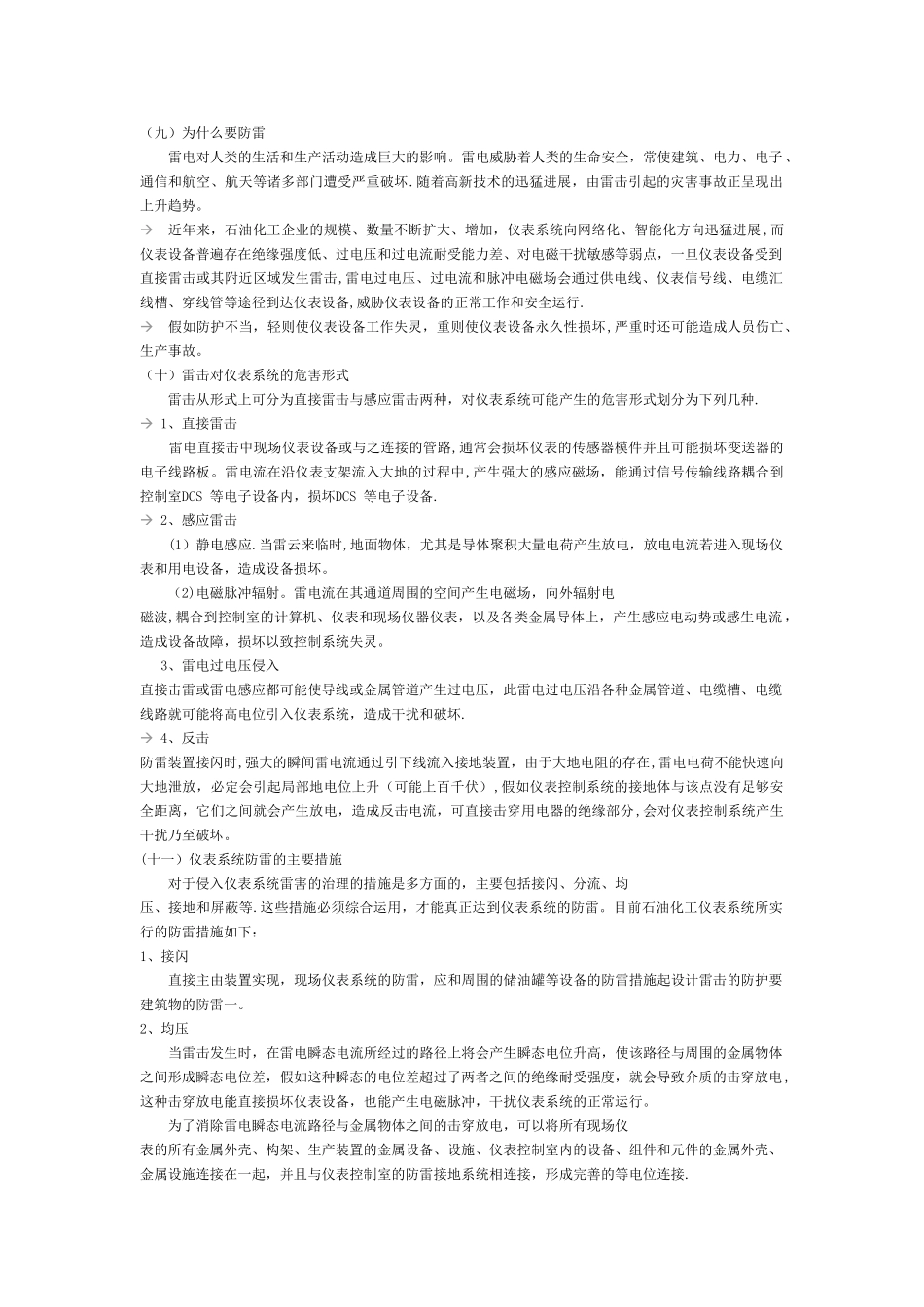

浅谈仪表的防雷接地孙颖湖北化肥分公司仪表车间电子邮箱:suny。hbhf@sinopec。com浅谈仪表的防雷接地孙颖(湖北化肥分公司仪表车间)摘要:雷电是自然界强大的脉冲放电现象,已经给人类造成了巨大的危害。近年来石油化工遭到雷击事故呈现上升趋势。雷电产生时,在其附近的导体上产生的雷电电磁脉冲,以电磁感应、静电感应等方式存在,给仪表系统的正常运行带来很大的危险,特别是随着工艺过程的俞趋复杂 ,控制系统集成化程度的提高,使控制系统对雷击的敏感性也在同步增长。在现在的石油化工行业,仪表的防雷和接地显得越来越重要。关键词:仪表 化工 防雷 接地一、接地和防雷基础知识(一)为什么要接地 接地技术的引入最初是为了防止电力或电子等设备遭雷击而实行的保护性措施,目的是把雷电产生的雷击电流通过避雷针引入到大地,从而起到保护建筑物的作用。同时,接地也是保护人身安全的一种有效手段,当某种原因引起的相线(如电线绝缘不良 ,线路老化等)和设备外壳碰触时,设备的外壳就会有危险电压产生,由此生成的故障电流就会流经PE线到大地,从而起到保护作用.(二)为什么要接地在现代接地概念中、对于线路工程师来说,该术语的含义通常是‘线路电压的参考点’;对于系统设计师来说,它常常是机柜或机架;对电气工程师来说,它是绿色安全地线或接到大地的意思。一个比较通用的定义是“接地是电流返回其源的低阻抗通道”.注意要求是”低阻抗”和“通路”。(三)防雷的主要措施-接地(四)接地的术语和定义 1、埋入地中直接与大地接触并与大地形成电气连接的金属导体,称为接地极或地体。 2、用来连接接地极与总接地板的导体,称为接地总干线(电气专业称为接地总线) 3、为了方便连接工作接地汇总板、保护接地汇总板等和接地总干线而设置的金属板 ,称为总接地板(电气专业称为总接地端子、接地母排). 4、为便于连接保护接地干线等而设置的金属板,称为保护接地汇总板。 5、为便于连接工作接地干线而设置的金属板,称为工作接地汇总板。 6、用于连接多个同类接地汇流排、各需接地的设备与接地汇总板的导线,称为接地干线.接地干线也用于连接总接地板与工作接地汇总板或保护接地汇总板。 7、为便于连接工作接地干线而设置的金属板,称为工作接地汇总板。 8、用于连接多个同类接地汇流排、各需接地的设备与接地汇总板的导线,称为接地干线. 9、接地干线也用于连接总接地板与工作接地汇总板或保护接地汇...
