室内采暖系统散热器及辅助设备安装施工工艺标准VIP专享

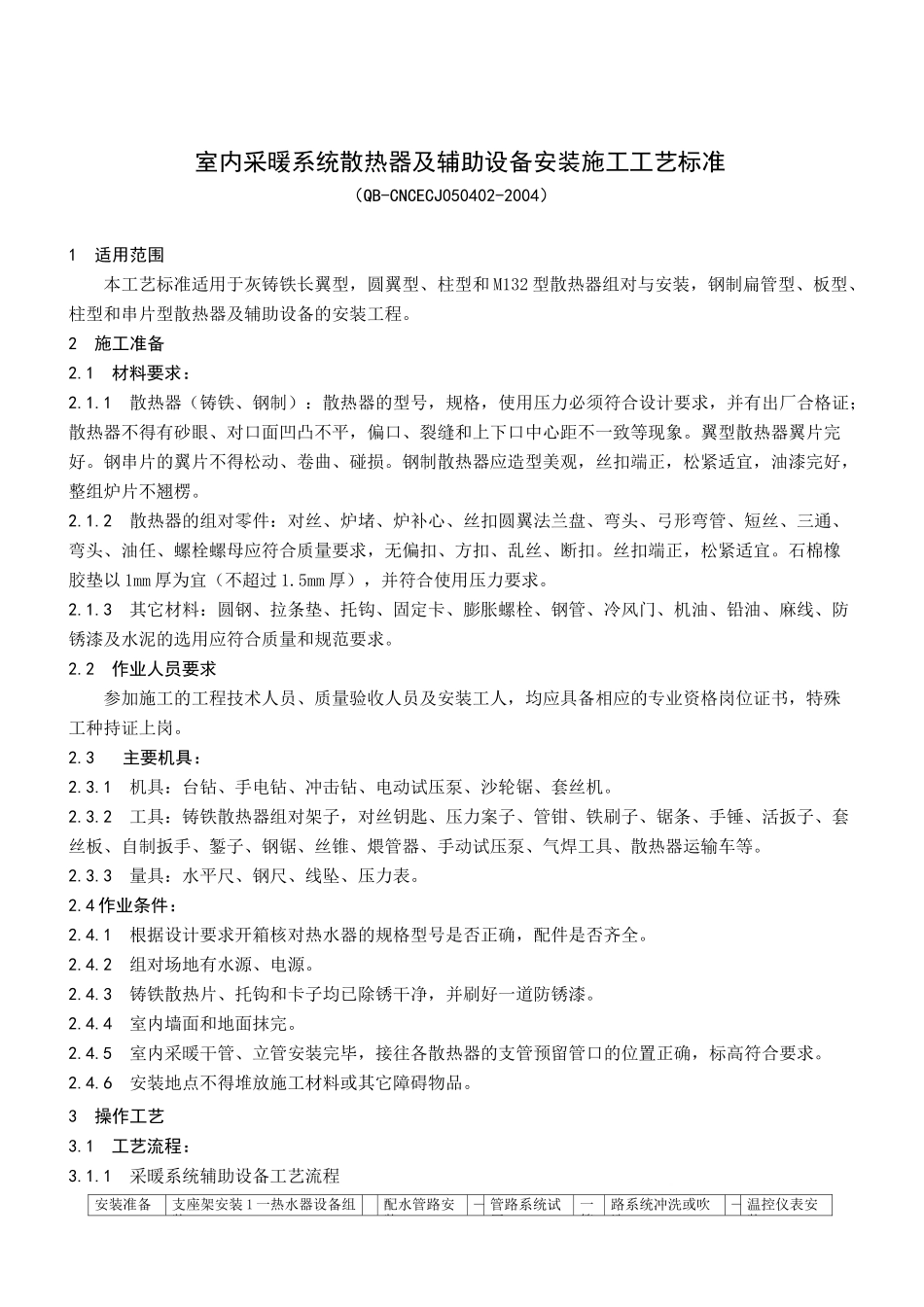

室内采暖系统散热器及辅助设备安装施工工艺标准（QB-CNCECJ050402-2004）1适用范围本工艺标准适用于灰铸铁长翼型，圆翼型、柱型和 M132 型散热器组对与安装，钢制扁管型、板型、柱型和串片型散热器及辅助设备的安装工程。2施工准备2.1材料要求：2.1.1散热器（铸铁、钢制）：散热器的型号，规格，使用压力必须符合设计要求，并有出厂合格证；散热器不得有砂眼、对口面凹凸不平，偏口、裂缝和上下口中心距不一致等现象。翼型散热器翼片完好。钢串片的翼片不得松动、卷曲、碰损。钢制散热器应造型美观，丝扣端正，松紧适宜，油漆完好，整组炉片不翘楞。2.1.2散热器的组对零件：对丝、炉堵、炉补心、丝扣圆翼法兰盘、弯头、弓形弯管、短丝、三通、弯头、油任、螺栓螺母应符合质量要求，无偏扣、方扣、乱丝、断扣。丝扣端正，松紧适宜。石棉橡胶垫以 1mm 厚为宜（不超过 1.5mm 厚），并符合使用压力要求。2.1.3其它材料：圆钢、拉条垫、托钩、固定卡、膨胀螺栓、钢管、冷风门、机油、铅油、麻线、防锈漆及水泥的选用应符合质量和规范要求。2.2作业人员要求参加施工的工程技术人员、质量验收人员及安装工人，均应具备相应的专业资格岗位证书，特殊工种持证上岗。2.3主要机具：2.3.1机具：台钻、手电钻、冲击钻、电动试压泵、沙轮锯、套丝机。2.3.2工具：铸铁散热器组对架子，对丝钥匙、压力案子、管钳、铁刷子、锯条、手锤、活扳子、套丝板、自制扳手、錾子、钢锯、丝锥、煨管器、手动试压泵、气焊工具、散热器运输车等。2.3.3量具：水平尺、钢尺、线坠、压力表。2.4 作业条件：2.4.1根据设计要求开箱核对热水器的规格型号是否正确，配件是否齐全。2.4.2组对场地有水源、电源。2.4.3铸铁散热片、托钩和卡子均已除锈干净，并刷好一道防锈漆。2.4.4室内墙面和地面抹完。2.4.5室内采暖干管、立管安装完毕，接往各散热器的支管预留管口的位置正确，标高符合要求。2.4.6安装地点不得堆放施工材料或其它障碍物品。3操作工艺3.1工艺流程：3.1.1采暖系统辅助设备工艺流程安装准备一支座架安装 1 一热水器设备组装配水管路安装—>管路系统试压一管路系统冲洗或吹洗—>温控仪表安装f 管道防腐 f 系统调试运行 I 3.1.2 散热器工艺流程:编制组片统计表f 散热器组对f 外拉条预制、安装 f散热器单组水压试验f 散热器安装 f散热器冷风门安装 f 支管安装-亠系统试压 f刷漆3.2操作细则3.2.1散热器安装3.2.1.1按施工图分段分层分规格统计出散热器的...
