消防工程预算学习

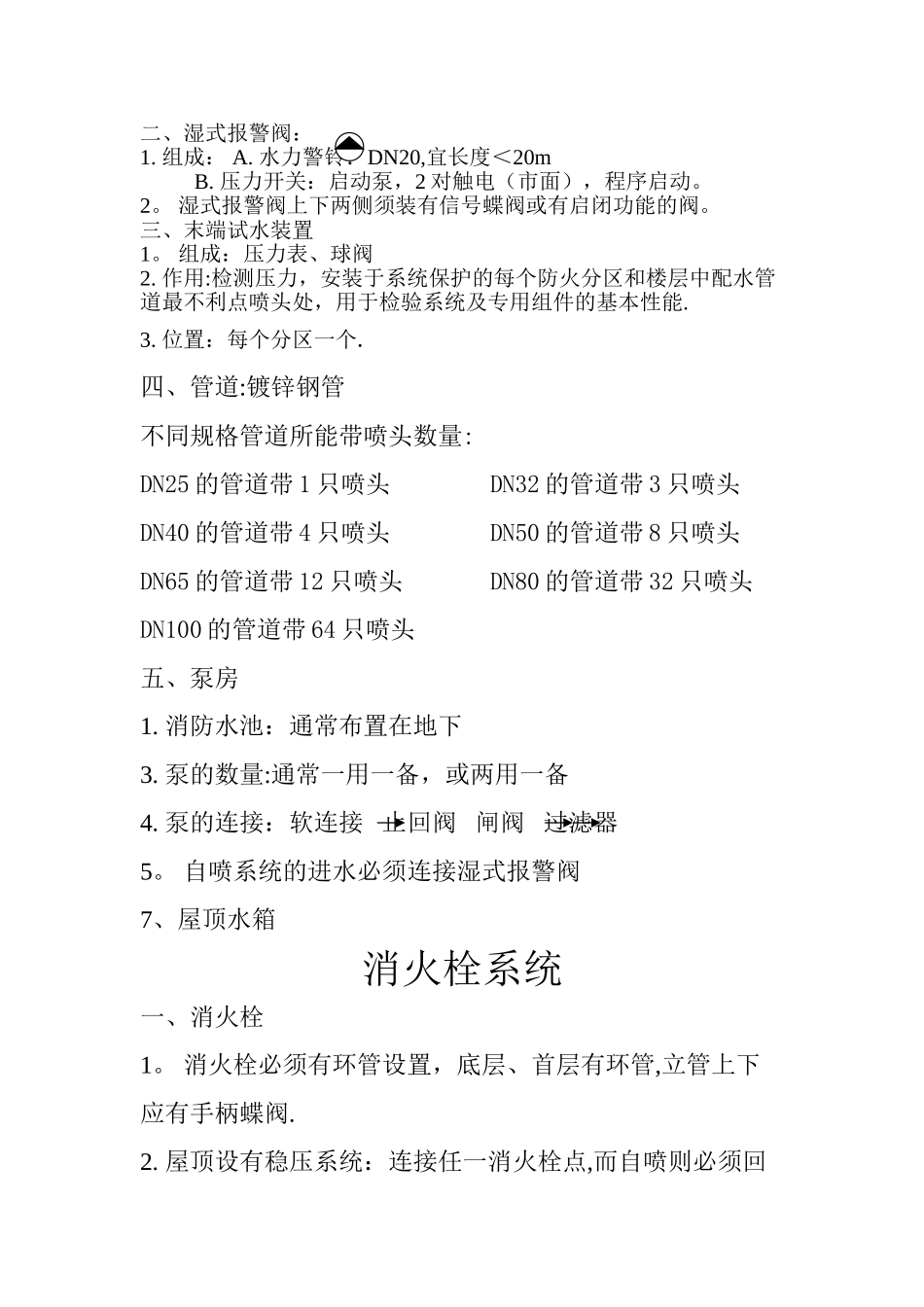

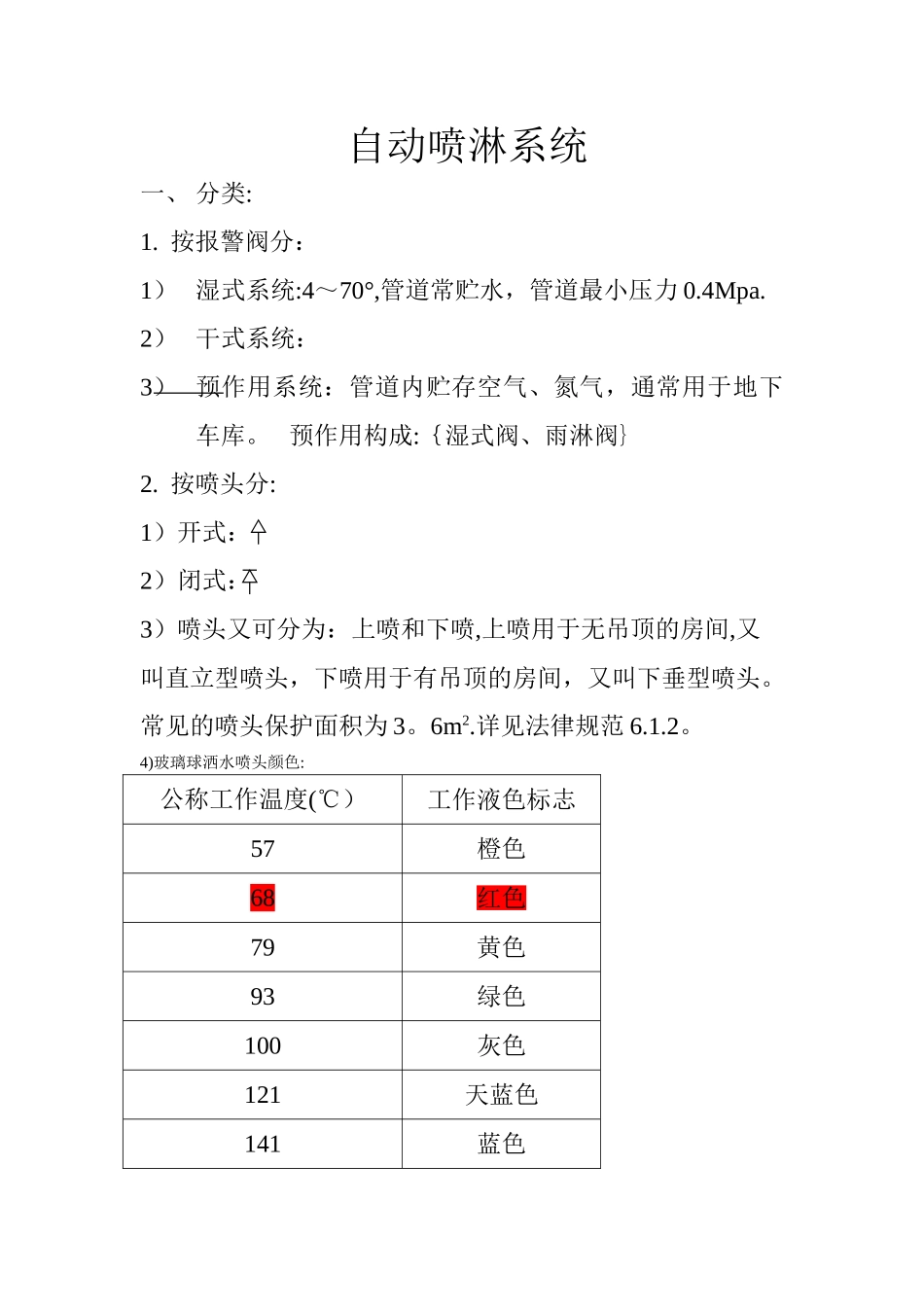

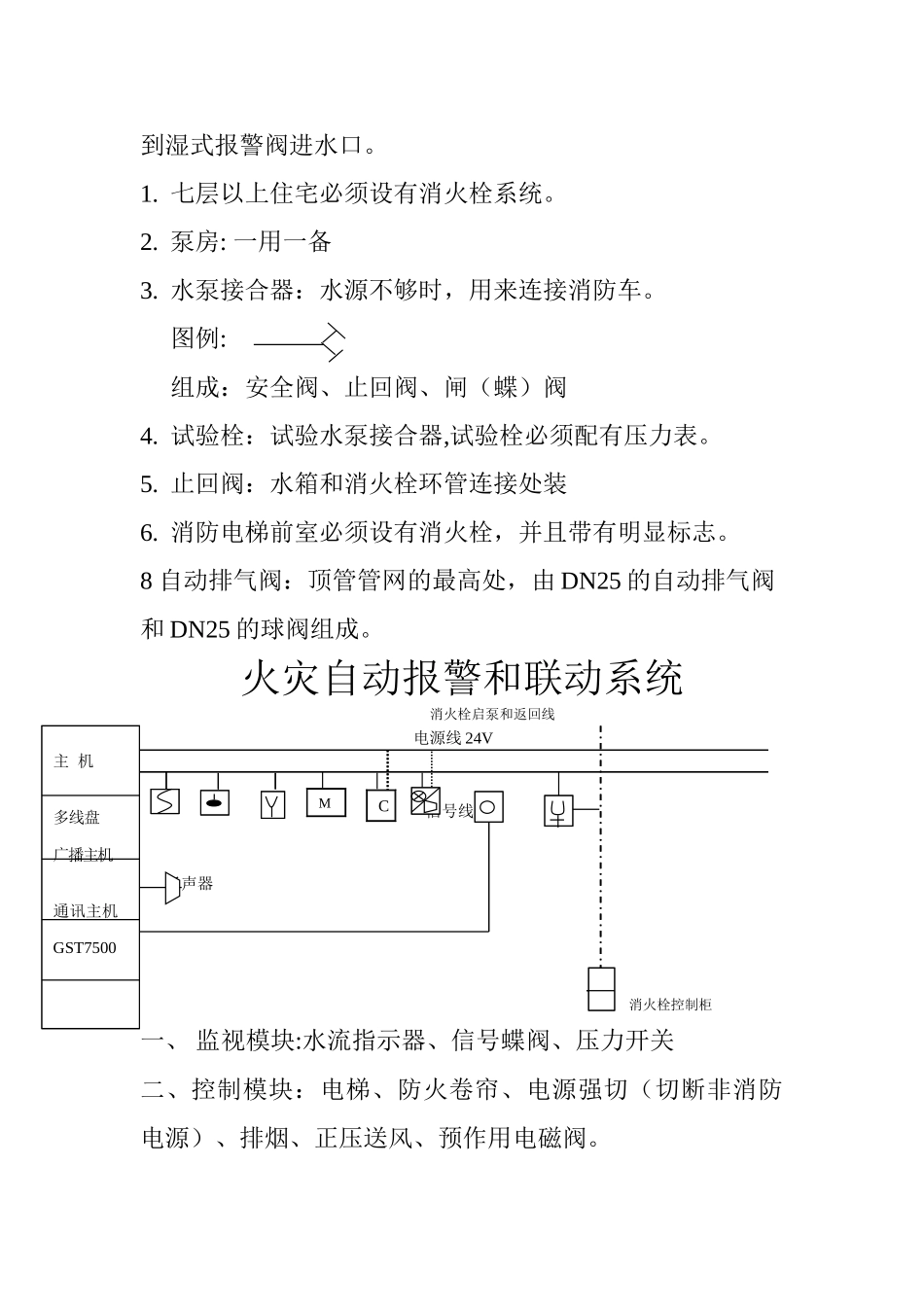

自动喷淋系统一、 分类:1. 按报警阀分：1） 湿式系统:4～70°,管道常贮水，管道最小压力 0.4Mpa.2） 干式系统：3） 预作用系统：管道内贮存空气、氮气，通常用于地下车库。 预作用构成:｛湿式阀、雨淋阀}2. 按喷头分:1）开式：2）闭式： 3）喷头又可分为：上喷和下喷,上喷用于无吊顶的房间,又叫直立型喷头，下喷用于有吊顶的房间，又叫下垂型喷头。常见的喷头保护面积为 3。6m2.详见法律规范 6.1.2。 4)玻璃球洒水喷头颜色:公称工作温度(℃）工作液色标志57橙色68红色79黄色93绿色100灰色121天蓝色141蓝色二、湿式报警阀：1. 组成： A. 水力警铃：DN20,宜长度＜20mB. 压力开关：启动泵，2 对触电（市面），程序启动。2。 湿式报警阀上下两侧须装有信号蝶阀或有启闭功能的阀。三、末端试水装置1。 组成：压力表、球阀2. 作用:检测压力，安装于系统保护的每个防火分区和楼层中配水管道最不利点喷头处，用于检验系统及专用组件的基本性能.3. 位置：每个分区一个. 四、管道:镀锌钢管不同规格管道所能带喷头数量:DN25 的管道带 1 只喷头 DN32 的管道带 3 只喷头DN40 的管道带 4 只喷头 DN50 的管道带 8 只喷头DN65 的管道带 12 只喷头 DN80 的管道带 32 只喷头DN100 的管道带 64 只喷头五、泵房1. 消防水池：通常布置在地下3. 泵的数量:通常一用一备，或两用一备4. 泵的连接：软连接 止回阀 闸阀 过滤器5。 自喷系统的进水必须连接湿式报警阀7、屋顶水箱消火栓系统一、消火栓1。 消火栓必须有环管设置，底层、首层有环管,立管上下应有手柄蝶阀.2. 屋顶设有稳压系统：连接任一消火栓点,而自喷则必须回到湿式报警阀进水口。1. 七层以上住宅必须设有消火栓系统。2. 泵房: 一用一备3. 水泵接合器：水源不够时，用来连接消防车。图例:组成：安全阀、止回阀、闸（蝶）阀4. 试验栓：试验水泵接合器,试验栓必须配有压力表。5. 止回阀：水箱和消火栓环管连接处装6. 消防电梯前室必须设有消火栓，并且带有明显标志。8 自动排气阀：顶管管网的最高处，由 DN25 的自动排气阀和 DN25 的球阀组成。火灾自动报警和联动系统 消火栓启泵和返回线 电源线 24V 信号线 扬声器 消火栓控制柜一、 监视模块:水流指示器、信号蝶阀、压力开关二、控制模块：电梯、防火卷帘、电源强切（切断非消防电源）、排烟、正压送风、预作用电磁阀。主 机多线盘广播主机通讯主机GST7500CM主 机多线盘广播主机通...
