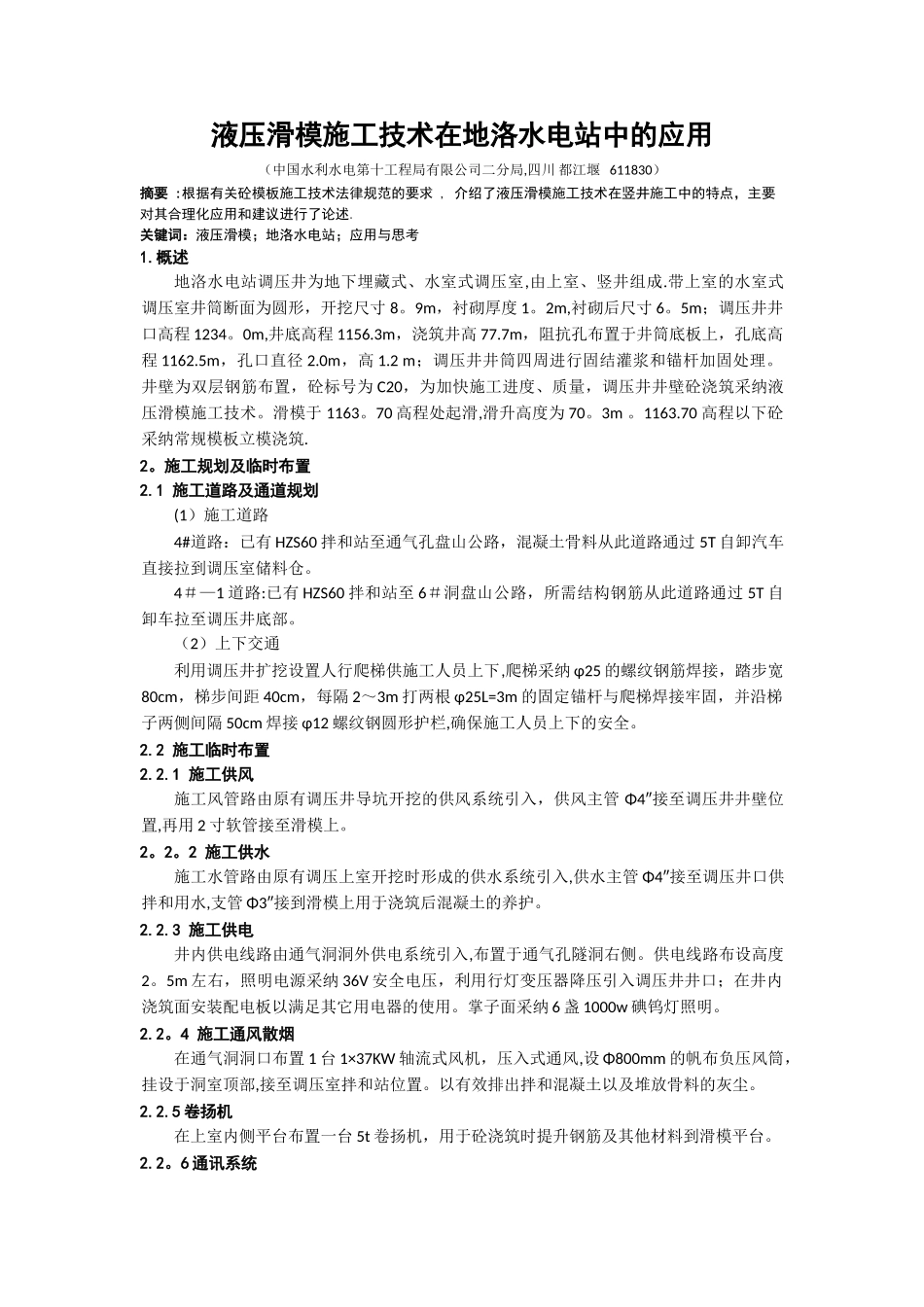

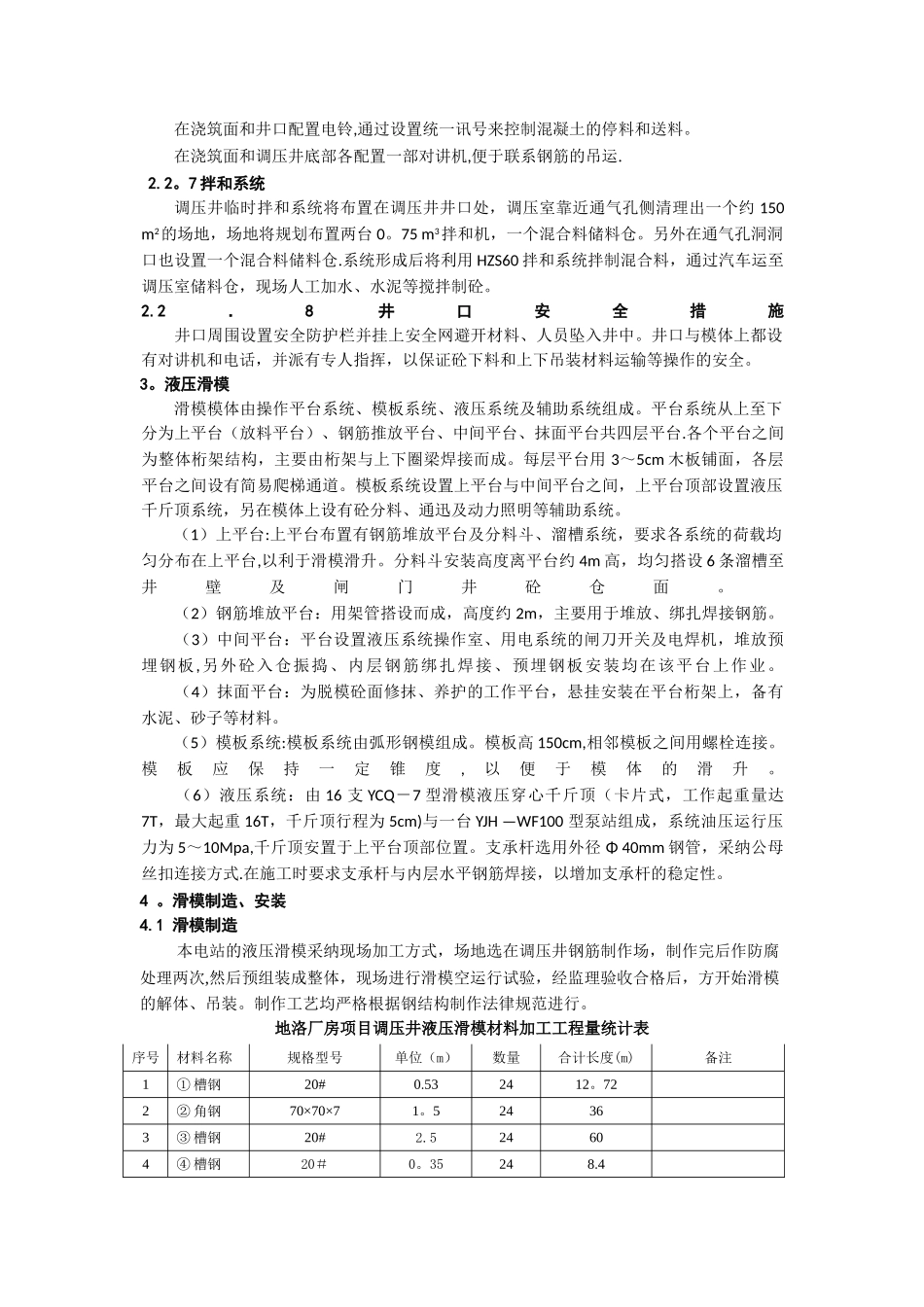

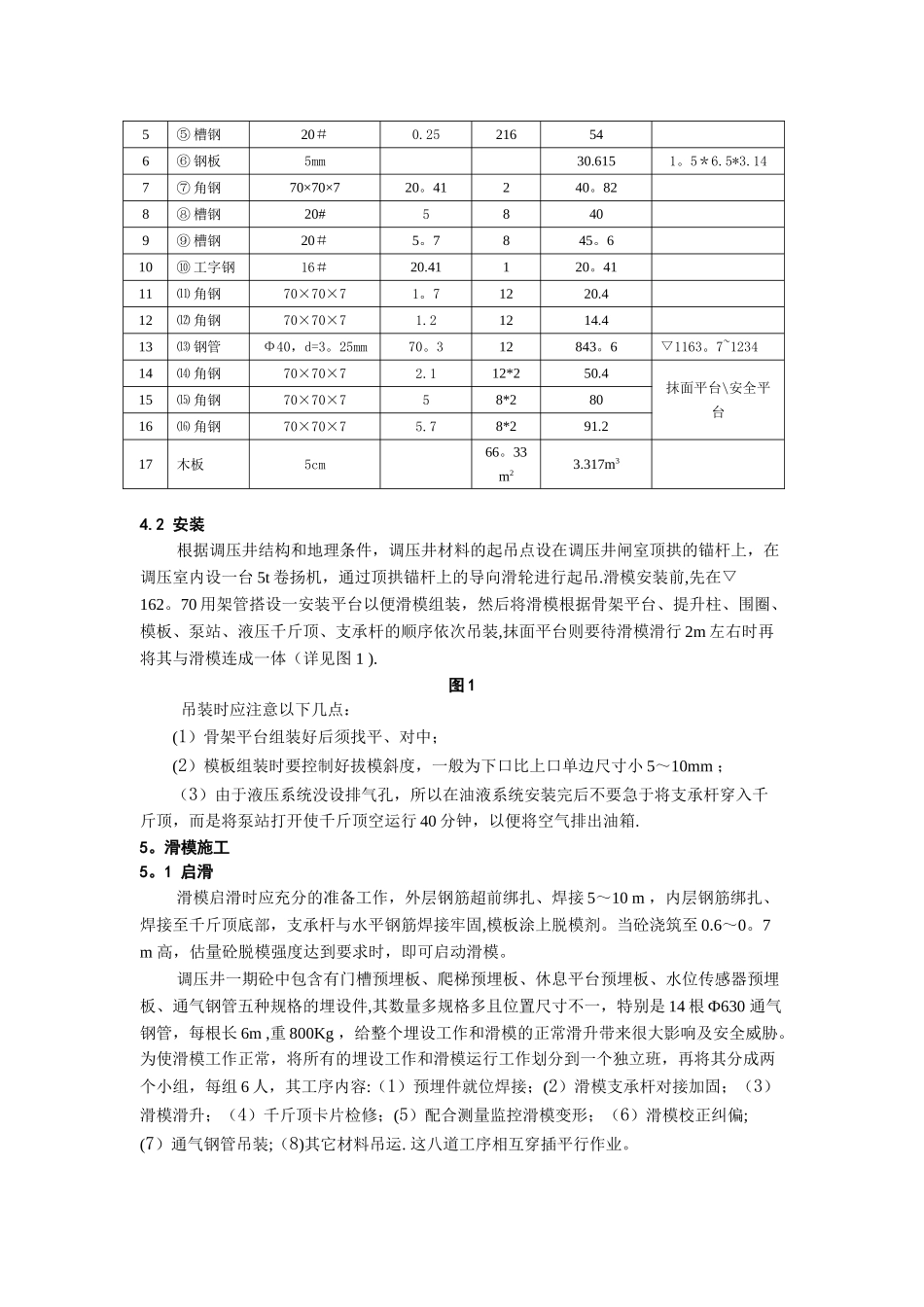

液压滑模施工技术在地洛水电站中的应用 （中国水利水电第十工程局有限公司二分局,四川 都江堰 611830） 摘要 :根据有关砼模板施工技术法律规范的要求 , 介绍了液压滑模施工技术在竖井施工中的特点，主要对其合理化应用和建议进行了论述. 关键词：液压滑模；地洛水电站；应用与思考 1.概述 地洛水电站调压井为地下埋藏式、水室式调压室,由上室、竖井组成.带上室的水室式调压室井筒断面为圆形，开挖尺寸 8。9m，衬砌厚度 1。2m,衬砌后尺寸 6。5m；调压井井口高程 1234。0m,井底高程 1156.3m，浇筑井高 77.7m，阻抗孔布置于井筒底板上，孔底高程 1162.5m，孔口直径 2.0m，高 1.2 m；调压井井筒四周进行固结灌浆和锚杆加固处理。井壁为双层钢筋布置，砼标号为 C20，为加快施工进度、质量，调压井井壁砼浇筑采纳液压滑模施工技术。滑模于 1163。70 高程处起滑,滑升高度为 70。3m 。1163.70 高程以下砼采纳常规模板立模浇筑.2。施工规划及临时布置2.1 施工道路及通道规划(1）施工道路4#道路：已有 HZS60 拌和站至通气孔盘山公路，混凝土骨料从此道路通过 5T 自卸汽车直接拉到调压室储料仓。4＃—1 道路:已有 HZS60 拌和站至 6＃洞盘山公路，所需结构钢筋从此道路通过 5T 自卸车拉至调压井底部。（2）上下交通利用调压井扩挖设置人行爬梯供施工人员上下,爬梯采纳 φ25 的螺纹钢筋焊接，踏步宽80cm，梯步间距 40cm，每隔 2～3m 打两根 φ25L=3m 的固定锚杆与爬梯焊接牢固，并沿梯子两侧间隔 50cm 焊接 φ12 螺纹钢圆形护栏,确保施工人员上下的安全。2.2 施工临时布置2.2.1 施工供风施工风管路由原有调压井导坑开挖的供风系统引入，供风主管 Φ4″接至调压井井壁位置,再用 2 寸软管接至滑模上。2。2。2 施工供水施工水管路由原有调压上室开挖时形成的供水系统引入,供水主管 Φ4″接至调压井口供拌和用水,支管 Φ3″接到滑模上用于浇筑后混凝土的养护。 2.2.3 施工供电井内供电线路由通气洞洞外供电系统引入,布置于通气孔隧洞右侧。供电线路布设高度2。5m 左右，照明电源采纳 36V 安全电压，利用行灯变压器降压引入调压井井口；在井内浇筑面安装配电板以满足其它用电器的使用。掌子面采纳 6 盏 1000w 碘钨灯照明。2.2。4 施工通风散烟在通气洞洞口布置 1 台 1×37KW 轴流式风机，压入式通风,设 Φ800mm 的帆布负压风筒，挂设于洞室顶部,接至调压室拌和站位置。以有效排出拌和混凝土...
