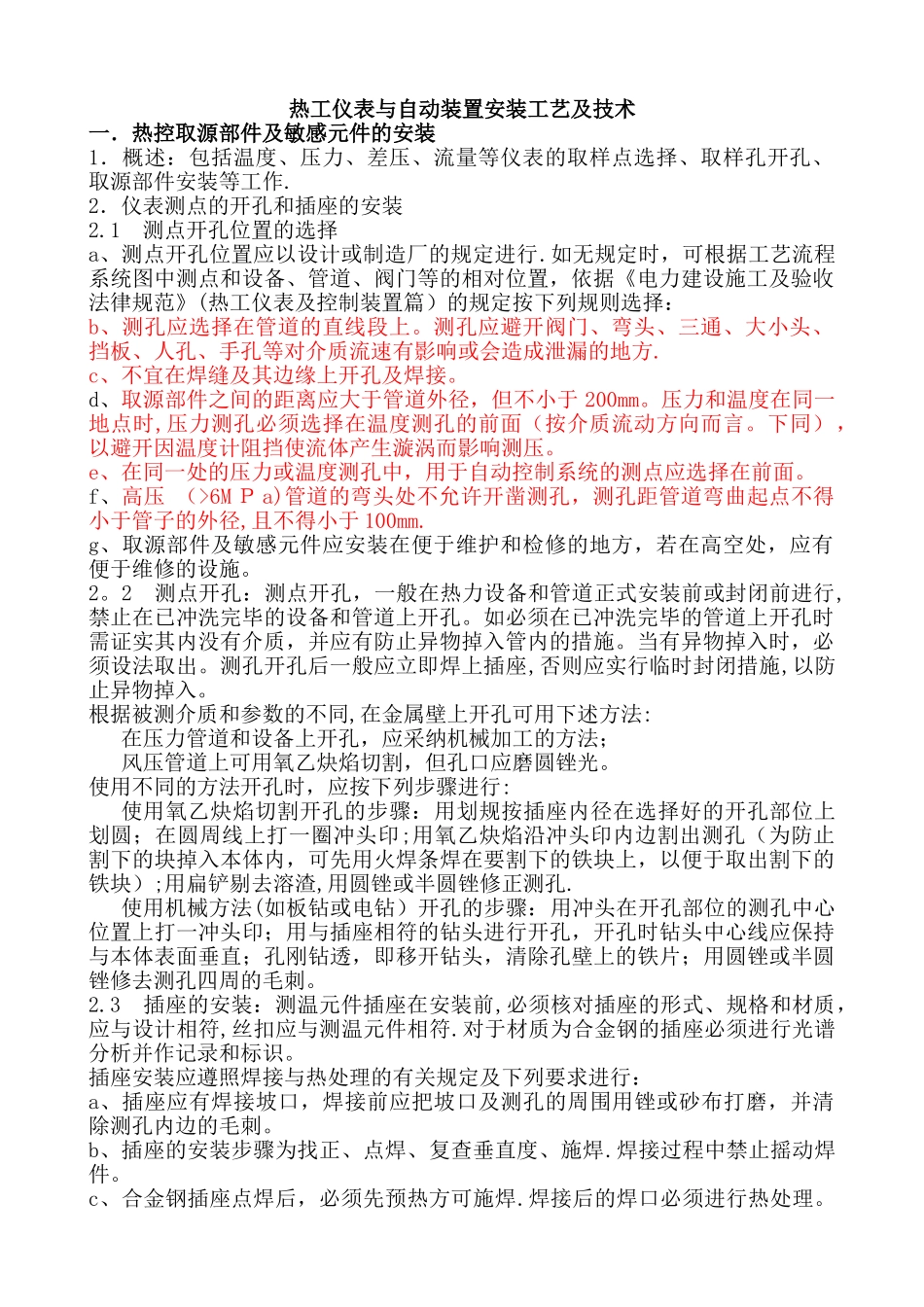

热工仪表与自动装置安装工艺及技术一．热控取源部件及敏感元件的安装1．概述：包括温度、压力、差压、流量等仪表的取样点选择、取样孔开孔、取源部件安装等工作.2．仪表测点的开孔和插座的安装2.1 测点开孔位置的选择a、测点开孔位置应以设计或制造厂的规定进行.如无规定时，可根据工艺流程系统图中测点和设备、管道、阀门等的相对位置，依据《电力建设施工及验收法律规范》(热工仪表及控制装置篇）的规定按下列规则选择：b、测孔应选择在管道的直线段上。测孔应避开阀门、弯头、三通、大小头、挡板、人孔、手孔等对介质流速有影响或会造成泄漏的地方.c、不宜在焊缝及其边缘上开孔及焊接。d、取源部件之间的距离应大于管道外径，但不小于 200mm。压力和温度在同一地点时,压力测孔必须选择在温度测孔的前面（按介质流动方向而言。下同），以避开因温度计阻挡使流体产生漩涡而影响测压。e、在同一处的压力或温度测孔中，用于自动控制系统的测点应选择在前面。f、高压 （>6M Ｐ a)管道的弯头处不允许开凿测孔，测孔距管道弯曲起点不得小于管子的外径,且不得小于 100mm.g、取源部件及敏感元件应安装在便于维护和检修的地方，若在高空处，应有便于维修的设施。2。2 测点开孔：测点开孔，一般在热力设备和管道正式安装前或封闭前进行,禁止在已冲洗完毕的设备和管道上开孔。如必须在已冲洗完毕的管道上开孔时需证实其内没有介质，并应有防止异物掉入管内的措施。当有异物掉入时，必须设法取出。测孔开孔后一般应立即焊上插座,否则应实行临时封闭措施,以防止异物掉入。根据被测介质和参数的不同,在金属壁上开孔可用下述方法:在压力管道和设备上开孔，应采纳机械加工的方法；风压管道上可用氧乙炔焰切割，但孔口应磨圆锉光。使用不同的方法开孔时，应按下列步骤进行:使用氧乙炔焰切割开孔的步骤：用划规按插座内径在选择好的开孔部位上划圆；在圆周线上打一圈冲头印;用氧乙炔焰沿冲头印内边割出测孔（为防止割下的块掉入本体内，可先用火焊条焊在要割下的铁块上，以便于取出割下的铁块）;用扁铲剔去溶渣,用圆锉或半圆锉修正测孔.使用机械方法(如板钻或电钻）开孔的步骤：用冲头在开孔部位的测孔中心位置上打一冲头印；用与插座相符的钻头进行开孔，开孔时钻头中心线应保持与本体表面垂直；孔刚钻透，即移开钻头，清除孔壁上的铁片；用圆锉或半圆锉修去测孔四周的毛刺。2.3 插座的安装：测温元件插座在安装前,必须核对插座的形式、规格和材质，应与设...
