燃气、热力管道试压吹扫方案

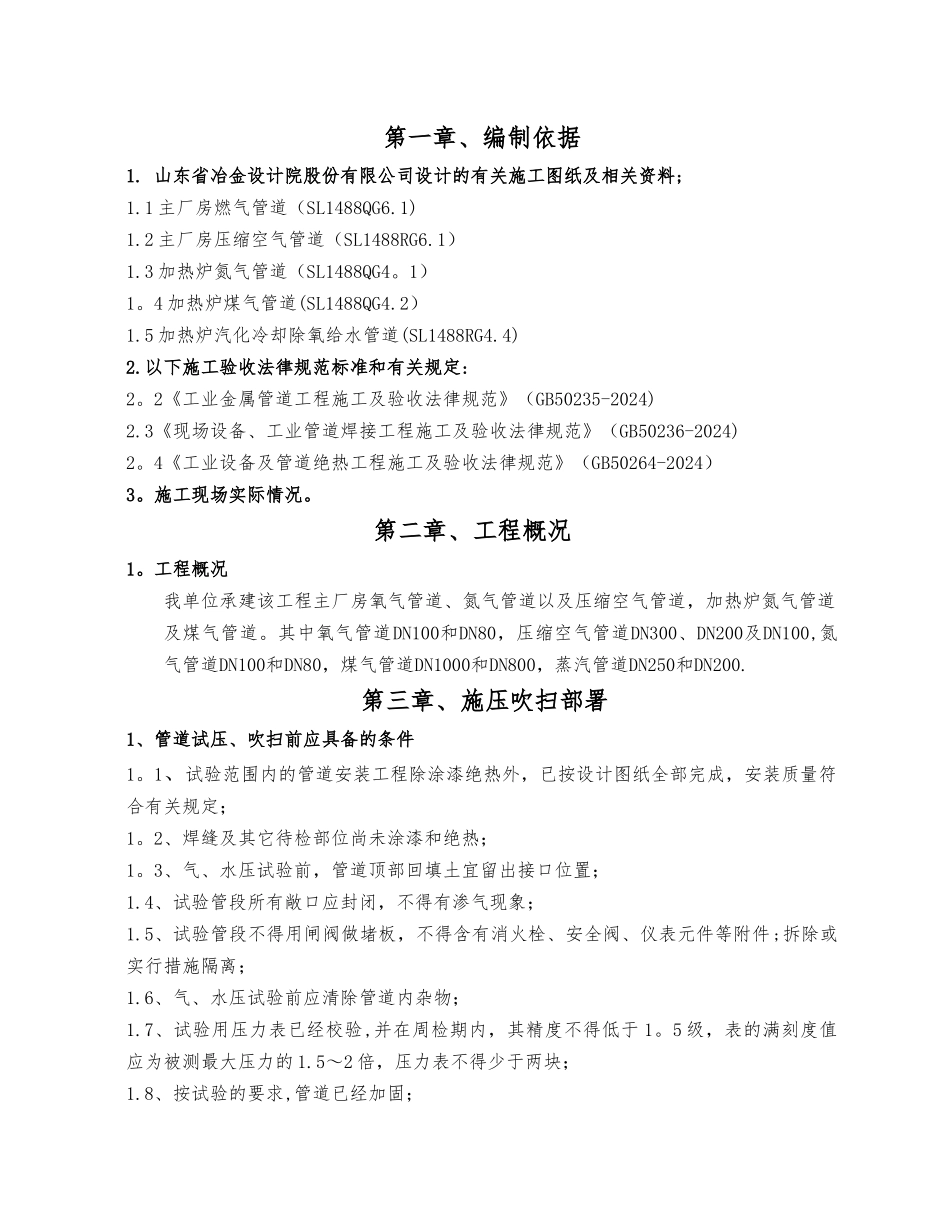

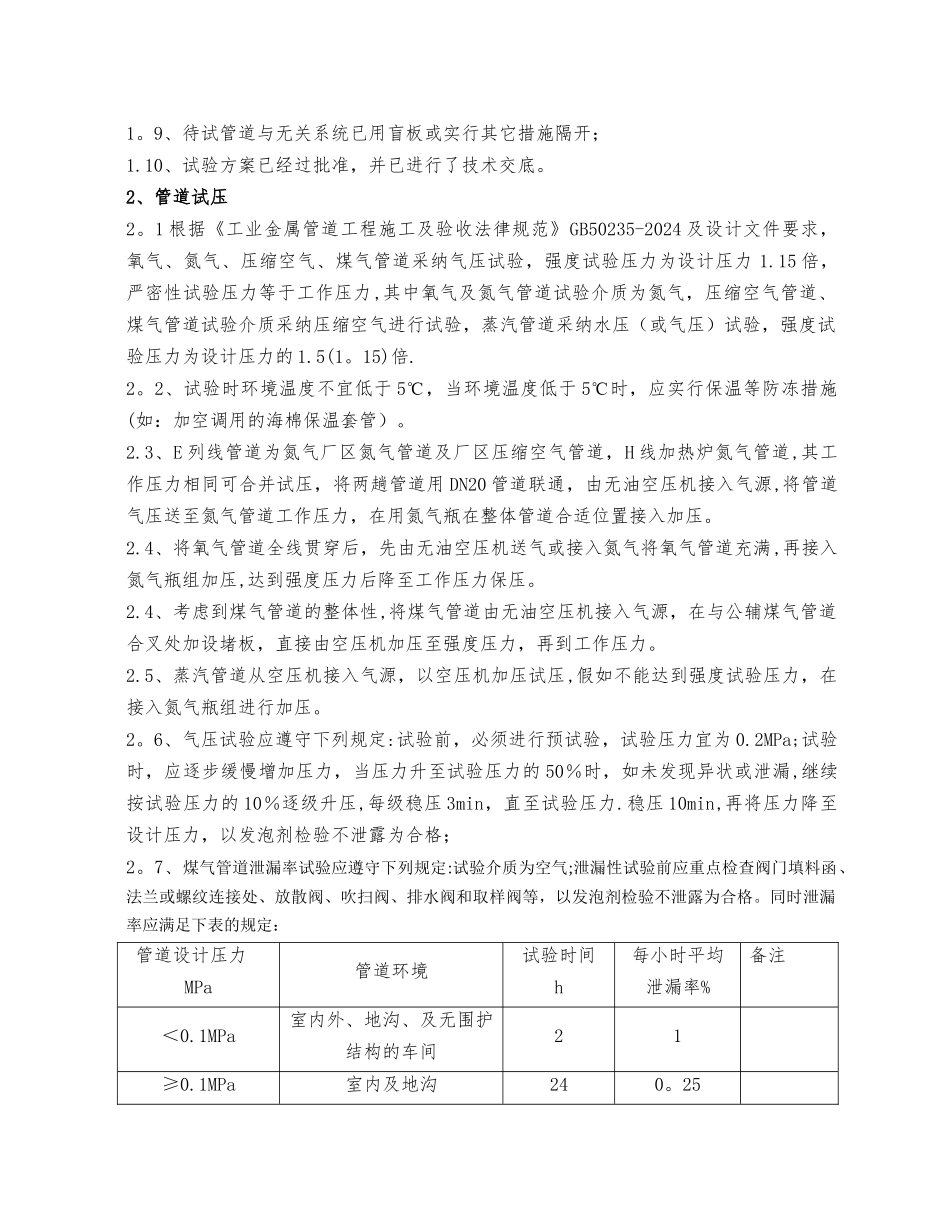

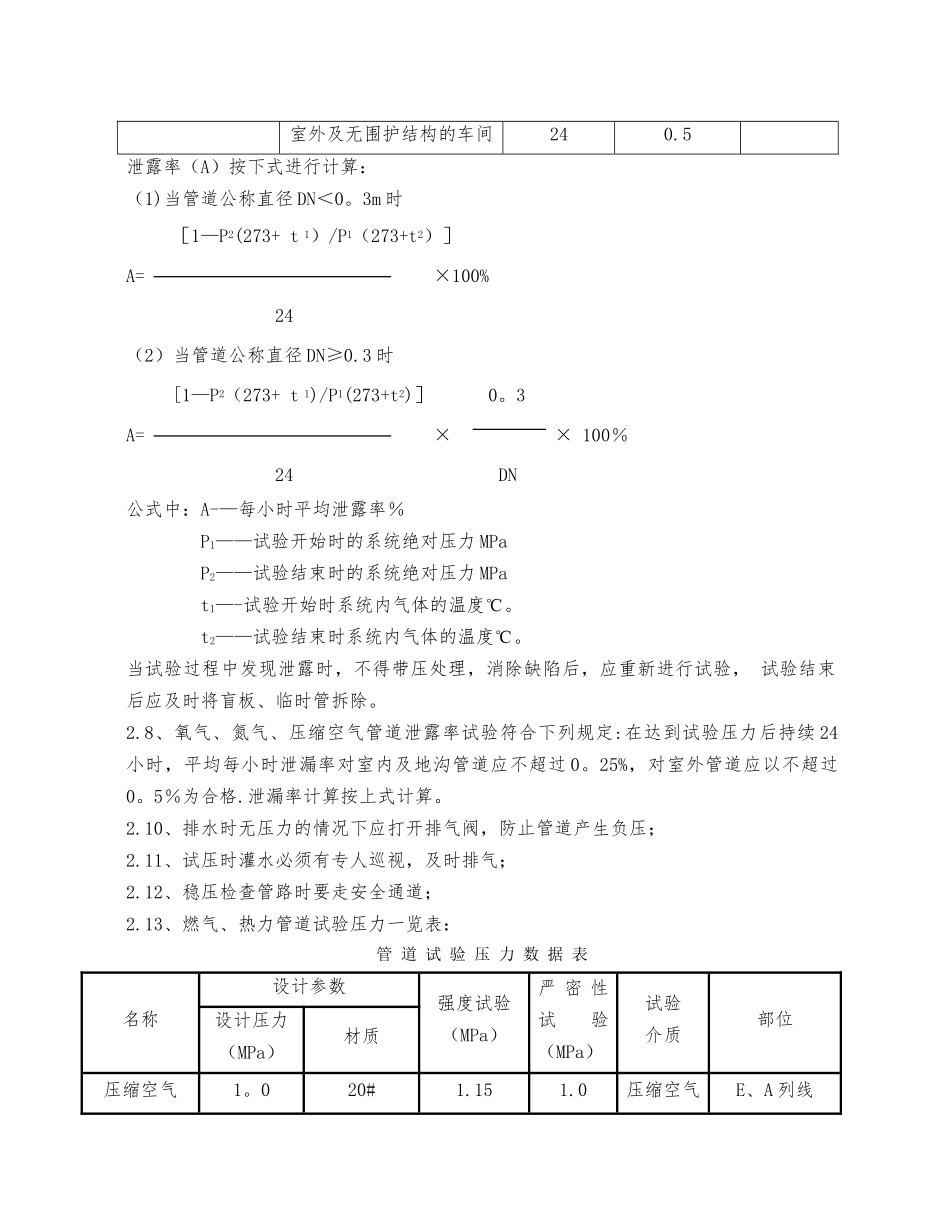

第一章、编制依据1. 山东省冶金设计院股份有限公司设计的有关施工图纸及相关资料;1.1 主厂房燃气管道（SL1488QG6.1)1.2 主厂房压缩空气管道（SL1488RG6.1）1.3 加热炉氮气管道（SL1488QG4。1）1。4 加热炉煤气管道(SL1488QG4.2）1.5 加热炉汽化冷却除氧给水管道(SL1488RG4.4)2.以下施工验收法律规范标准和有关规定:2。2《工业金属管道工程施工及验收法律规范》（GB50235-2024)2.3《现场设备、工业管道焊接工程施工及验收法律规范》（GB50236-2024)2。4《工业设备及管道绝热工程施工及验收法律规范》（GB50264-2024）3。施工现场实际情况。第二章、工程概况1。工程概况 我单位承建该工程主厂房氧气管道、氮气管道以及压缩空气管道，加热炉氮气管道及煤气管道。其中氧气管道DN100和DN80，压缩空气管道DN300、DN200及DN100,氮气管道DN100和DN80，煤气管道DN1000和DN800，蒸汽管道DN250和DN200.第三章、施压吹扫部署1、管道试压、吹扫前应具备的条件1。1、试验范围内的管道安装工程除涂漆绝热外，已按设计图纸全部完成，安装质量符合有关规定；1。2、焊缝及其它待检部位尚未涂漆和绝热；1。3、气、水压试验前，管道顶部回填土宜留出接口位置；1.4、试验管段所有敞口应封闭，不得有渗气现象；1.5、试验管段不得用闸阀做堵板，不得含有消火栓、安全阀、仪表元件等附件;拆除或实行措施隔离；1.6、气、水压试验前应清除管道内杂物；1.7、试验用压力表已经校验,并在周检期内，其精度不得低于 1。5 级，表的满刻度值应为被测最大压力的 1.5～2 倍，压力表不得少于两块；1.8、按试验的要求,管道已经加固；1。9、待试管道与无关系统已用盲板或实行其它措施隔开；1.10、试验方案已经过批准，并已进行了技术交底。2、管道试压2。1 根据《工业金属管道工程施工及验收法律规范》GB50235-2024 及设计文件要求，氧气、氮气、压缩空气、煤气管道采纳气压试验，强度试验压力为设计压力 1.15 倍，严密性试验压力等于工作压力,其中氧气及氮气管道试验介质为氮气，压缩空气管道、煤气管道试验介质采纳压缩空气进行试验，蒸汽管道采纳水压（或气压）试验，强度试验压力为设计压力的 1.5(1。15)倍.2。2、试验时环境温度不宜低于 5℃，当环境温度低于 5℃时，应实行保温等防冻措施(如：加空调用的海棉保温套管）。2.3、E 列线管道为氮气厂区氮气管道及厂区压缩空气管道，H 线加热炉氮气管道,其工作压力相同可合并试压，将两趟管道用 DN20 管道联通，由...
