物料提升机SS100说明书[1]

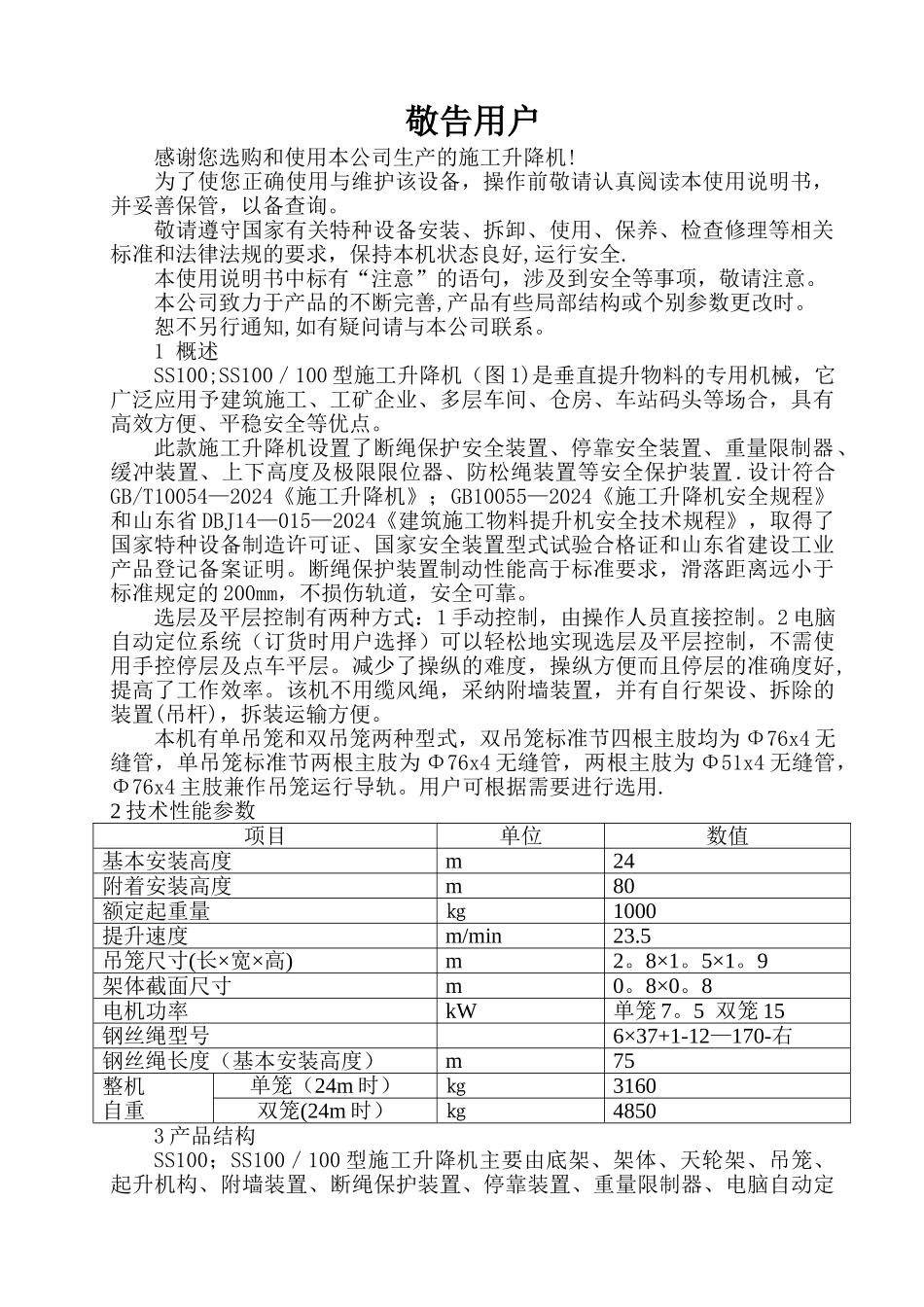

敬告用户感谢您选购和使用本公司生产的施工升降机!为了使您正确使用与维护该设备，操作前敬请认真阅读本使用说明书，并妥善保管，以备查询。敬请遵守国家有关特种设备安装、拆卸、使用、保养、检查修理等相关标准和法律法规的要求，保持本机状态良好,运行安全.本使用说明书中标有“注意”的语句，涉及到安全等事项，敬请注意。本公司致力于产品的不断完善,产品有些局部结构或个别参数更改时。恕不另行通知,如有疑问请与本公司联系。1 概述SS100;SS100／100 型施工升降机（图 1)是垂直提升物料的专用机械，它广泛应用予建筑施工、工矿企业、多层车间、仓房、车站码头等场合，具有高效方便、平稳安全等优点。此款施工升降机设置了断绳保护安全装置、停靠安全装置、重量限制器、缓冲装置、上下高度及极限限位器、防松绳装置等安全保护装置.设计符合GB/T10054—2024《施工升降机》；GB10055—2024《施工升降机安全规程》和山东省 DBJ14—015—2024《建筑施工物料提升机安全技术规程》，取得了国家特种设备制造许可证、国家安全装置型式试验合格证和山东省建设工业产品登记备案证明。断绳保护装置制动性能高于标准要求，滑落距离远小于标准规定的 200mm，不损伤轨道，安全可靠。选层及平层控制有两种方式：1 手动控制，由操作人员直接控制。2 电脑自动定位系统（订货时用户选择）可以轻松地实现选层及平层控制，不需使用手控停层及点车平层。减少了操纵的难度，操纵方便而且停层的准确度好,提高了工作效率。该机不用缆风绳，采纳附墙装置，并有自行架设、拆除的装置(吊杆)，拆装运输方便。本机有单吊笼和双吊笼两种型式，双吊笼标准节四根主肢均为 Φ76x4 无缝管，单吊笼标准节两根主肢为 Φ76x4 无缝管，两根主肢为 Φ51x4 无缝管，Φ76x4 主肢兼作吊笼运行导轨。用户可根据需要进行选用.2 技术性能参数项目单位数值基本安装高度m24附着安装高度m80额定起重量㎏1000提升速度m/min23.5吊笼尺寸(长×宽×高)m2。8×1。5×1。9架体截面尺寸m0。8×0。8电机功率kW单笼 7。5 双笼 15钢丝绳型号6×37+1-12—170-右钢丝绳长度（基本安装高度）m75整机自重单笼（24m 时）㎏3160双笼(24m 时）㎏48503 产品结构SS100；SS100／100 型施工升降机主要由底架、架体、天轮架、吊笼、起升机构、附墙装置、断绳保护装置、停靠装置、重量限制器、电脑自动定位系统等组成。3。1 总体布置底架紧固于专用的钢筋混凝土基础上，其上部与架体的基础节、...
