王家峰2#楼悬挑脚手架方案

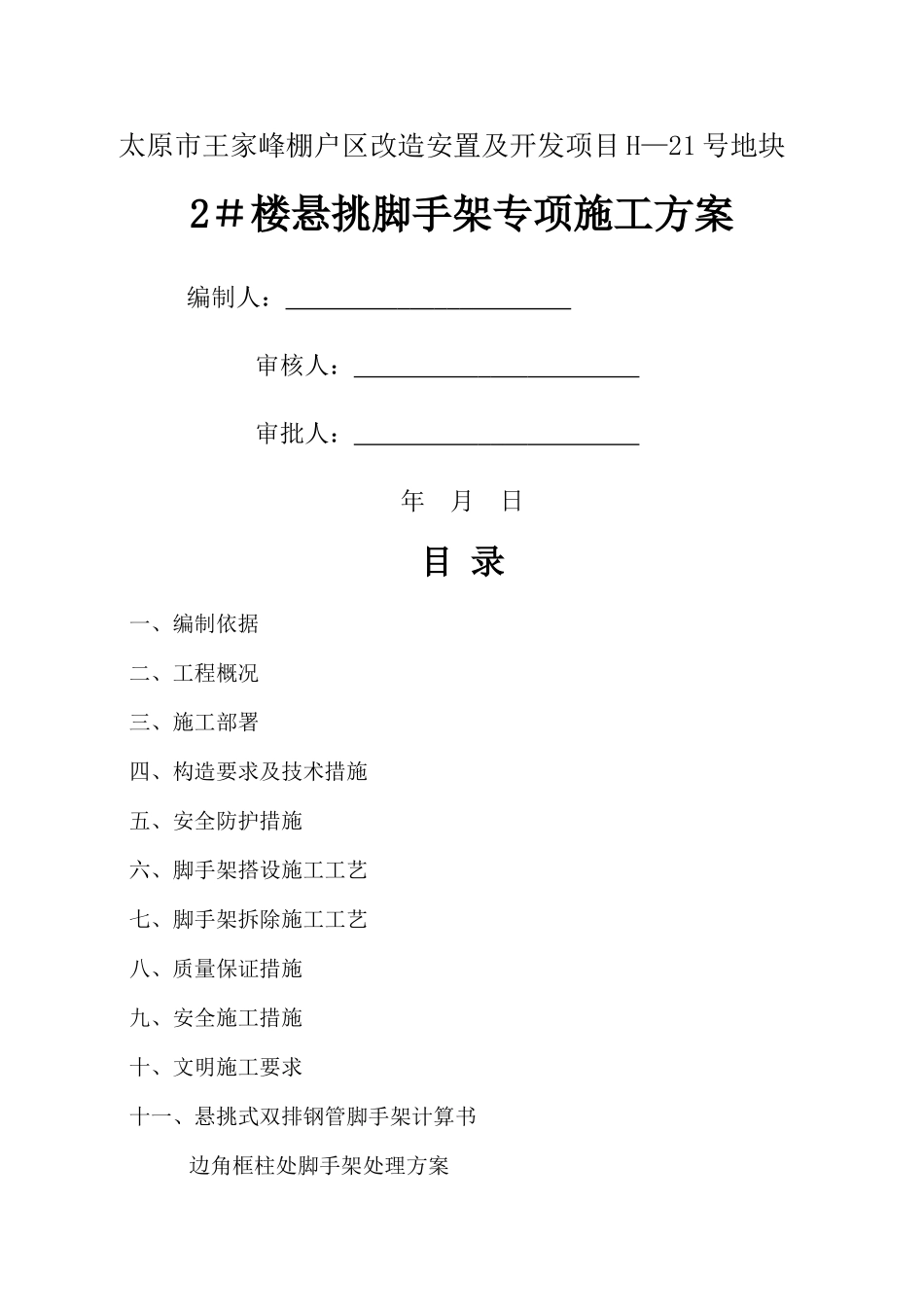

太原市王家峰棚户区改造安置及开发项目 H—21 号地块2＃楼悬挑脚手架专项施工方案 编制人： 审核人： 审批人： 年 月 日目 录 一、编制依据 二、工程概况 三、施工部署 四、构造要求及技术措施 五、安全防护措施 六、脚手架搭设施工工艺 七、脚手架拆除施工工艺 八、质量保证措施 九、安全施工措施 十、文明施工要求 十一、悬挑式双排钢管脚手架计算书 边角框柱处脚手架处理方案 附图一、脚手架立杆基础布置图 附图二、悬挑架搭设正立面及侧面图 附图三、连墙体构造示意图1＃楼悬挑脚手架专项施工方案 一、编制依据 1、《建筑施工高处作业安全法律规范》（JGJ80－91） 2、《建筑施工安全检查标准》（JGJ59－99） 3、《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130－2001） 4、《碳素结构钢》（GB/T700） 5、《钢管脚手架扣件》（GB15831－1995） 6、《密目式安全网》（GB16909－97） 7、《建筑安装工人安全技术操作规程》 8、《太原市王家峰棚户区改造安置及开发项目 H-21 地块 2#楼施工组织设计》 9、《太原市王家峰棚户区改造安置及开发项目 H—21 地块 2＃楼楼设计图纸》等二、工程概况本项目位于王家峰南街以北，太行路以东,王家峰路以西.该地块由 4 个单体住宅楼以及地下车库组成，东西向 1 至 20 轴长 153。7m，南北向 A 至 N 轴宽 86.05m。本工程为 2＃住宅楼地下三层，地上 18 层。，设计基础深度为—11。15M，现自然地面平均标高为—0。45m，屋面女儿墙高 1。5m，女儿墙顶建筑标高为 53.7m。。落地架由基础顶面至二层，落地架搭设高 14.05m，二层以上为悬挑脚手架，悬挑脚手架六层重新悬挑一次，悬挑架总高 47.9m，共挑三次，全封闭到顶，主体施工完毕后拆除。东侧外墙与商铺衔接部位,考虑到商铺的施工需要三层开始悬挑. 三、施工部署1、安全生产、文明施工是企业生存与进展的前提条件，是达到安全生产的必定保障，也是我项目部创建市文明施工场地的根本要求。为此项目部成立以项目经理为组长的安全领导小组，其机构组成及责任分工如下:组长：丁晓军副组长：贺宜国队员:刘志成 张建林2、结合本工程实际施工特点，脚手架施工及使用划分为 2 个阶段:基础至地上二层，采纳落地式双排钢管脚手架。 悬挑式双排脚手架从二层顶板至女儿墙顶。3、悬挑脚，挑出外墙 1200㎜；内立杆距墙面 300㎜，立杆横距 800㎜，立杆纵距 1600㎜，步距 1800,设踢脚板及中间护栏杆。...
