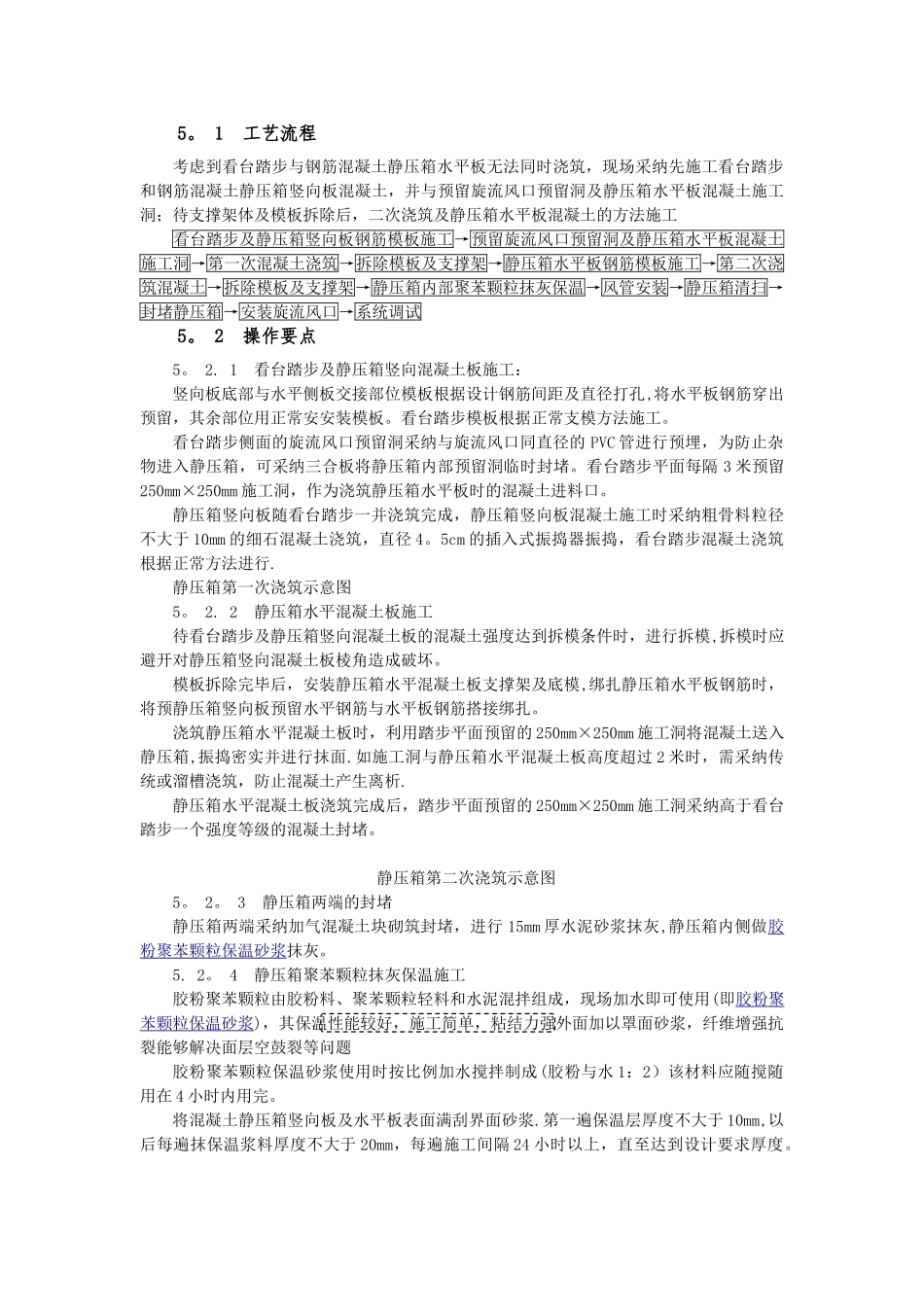

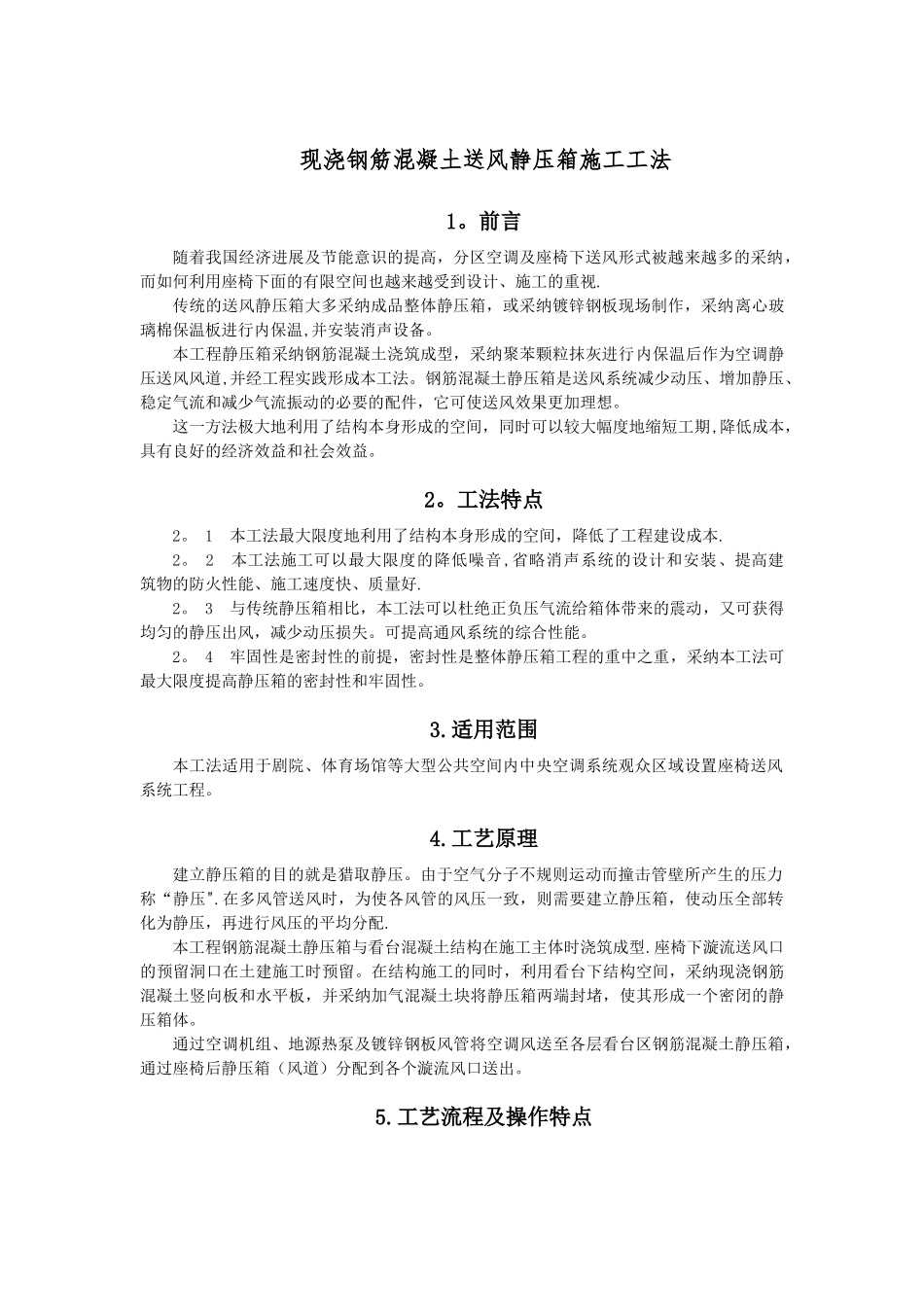

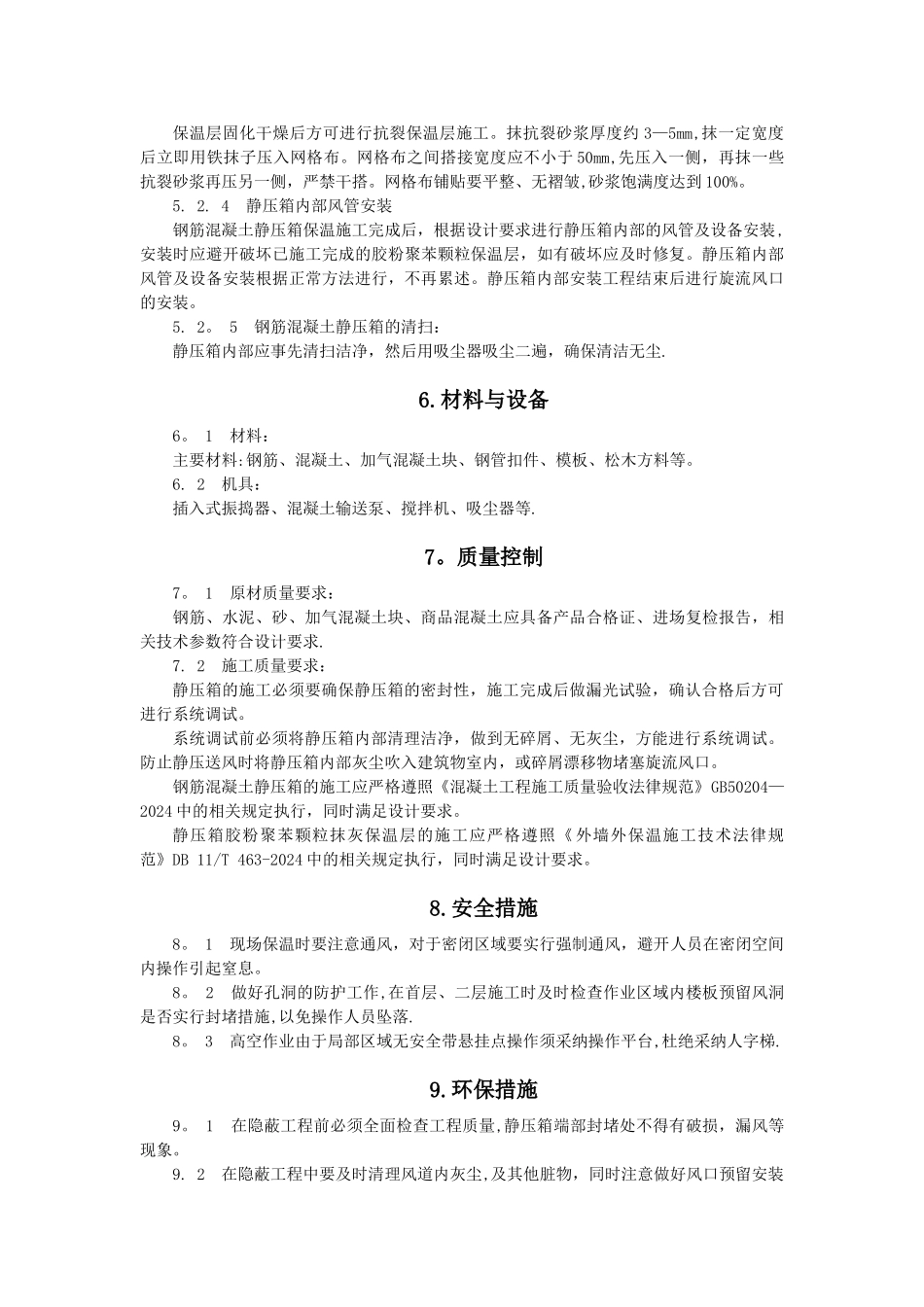

现浇钢筋混凝土送风静压箱施工工法1。前言随着我国经济进展及节能意识的提高,分区空调及座椅下送风形式被越来越多的采纳,而如何利用座椅下面的有限空间也越来越受到设计、施工的重视.传统的送风静压箱大多采纳成品整体静压箱,或采纳镀锌钢板现场制作,采纳离心玻璃棉保温板进行内保温,并安装消声设备。本工程静压箱采纳钢筋混凝土浇筑成型,采纳聚苯颗粒抹灰进行内保温后作为空调静压送风风道,并经工程实践形成本工法。钢筋混凝土静压箱是送风系统减少动压、增加静压、稳定气流和减少气流振动的必要的配件,它可使送风效果更加理想。这一方法极大地利用了结构本身形成的空间,同时可以较大幅度地缩短工期,降低成本,具有良好的经济效益和社会效益。2。工法特点2。 1 本工法最大限度地利用了结构本身形成的空间,降低了工程建设成本.2。 2 本工法施工可以最大限度的降低噪音,省略消声系统的设计和安装、提高建筑物的防火性能、施工速度快、质量好.2。 3 与传统静压箱相比,本工法可以杜绝正负压气流给箱体带来的震动,又可获得均匀的静压出风,减少动压损失。可提高通风系统的综合性能。2。 4 牢固性是密封性的前提,密封性是整体静压箱工程的重中之重,采纳本工法可最大限度提高静压箱的密封性和牢固性。3.适用范围本工法适用于剧院、体育场馆等大型公共空间内中央空调系统观众区域设置座椅送风系统工程。4.工艺原理建立静压箱的目的就是猎取静压。由于空气分子不规则运动而撞击管壁所产生的压力称“静压".在多风管送风时,为使各风管的风压一致,则需要建立静压箱,使动压全部转化为静压,再进行风压的平均分配.本工程钢筋混凝土静压箱与看台混凝土结构在施工主体时浇筑成型.座椅下漩流送风口的预留洞口在土建施工时预留。在结构施工的同时,利用看台下结构空间,采纳现浇钢筋混凝土竖向板和水平板,并采纳加气混凝土块将静压箱两端封堵,使其形成一个密闭的静压箱体。通过空调机组、地源热泵及镀锌钢板风管将空调风送至各层看台区钢筋混凝土静压箱,通过座椅后静压箱(风道)分配到各个漩流风口送出。5.工艺流程及操作特点5。 1 工艺流程考虑到看台踏步与钢筋混凝土静压箱水平板无法同时浇筑,现场采纳先施工看台踏步和钢筋混凝土静压箱竖向板混凝土,并与预留旋流风口预留洞及静压箱水平板混凝土施工洞;待支撑架体及模板拆除后,二次浇筑及静压箱水平板混凝土的方法施工看台踏步及静压箱竖向板钢筋模板施工→预留旋流风口预留洞及...
