用全站仪进行工程施工放样、坐标计算

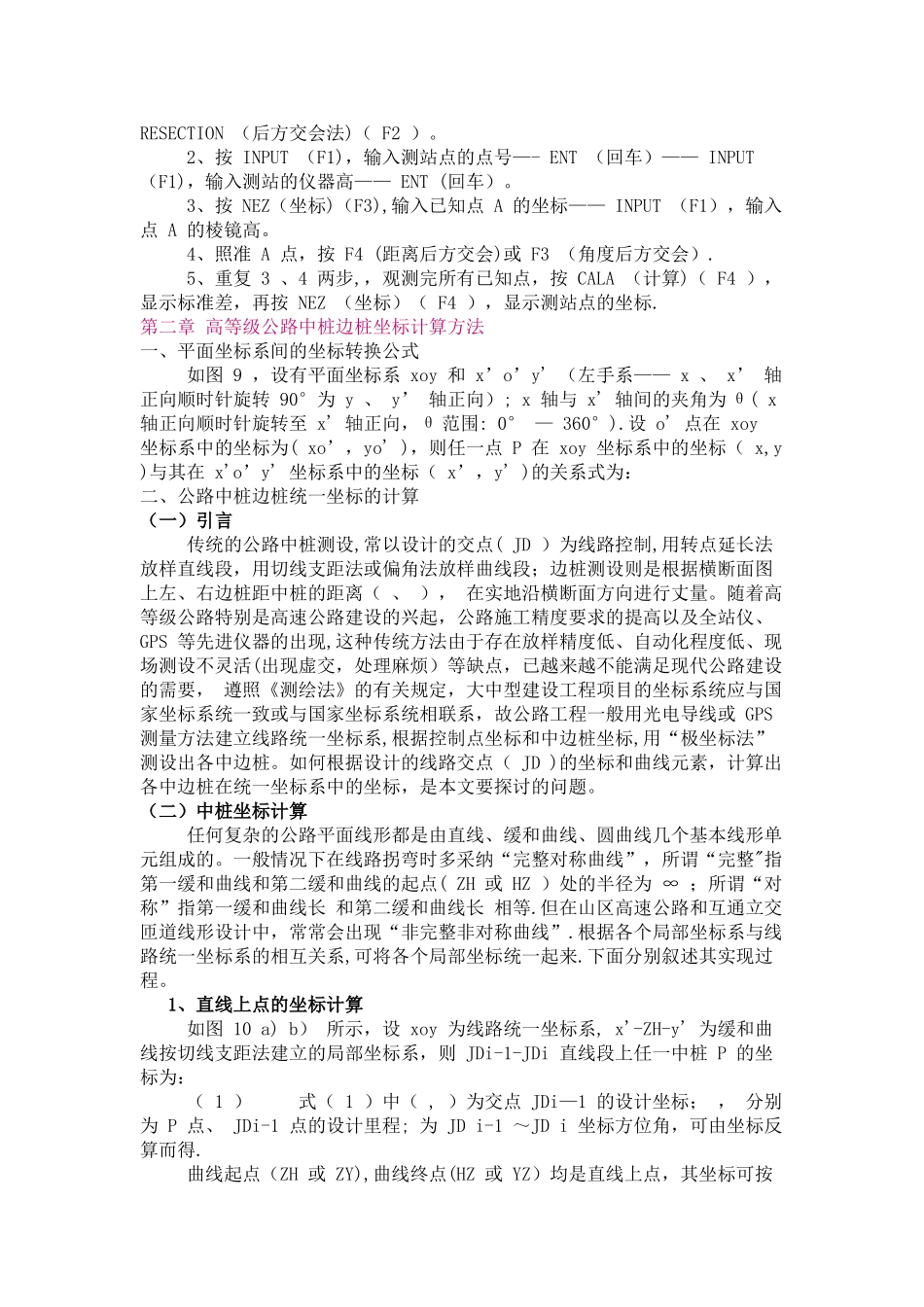

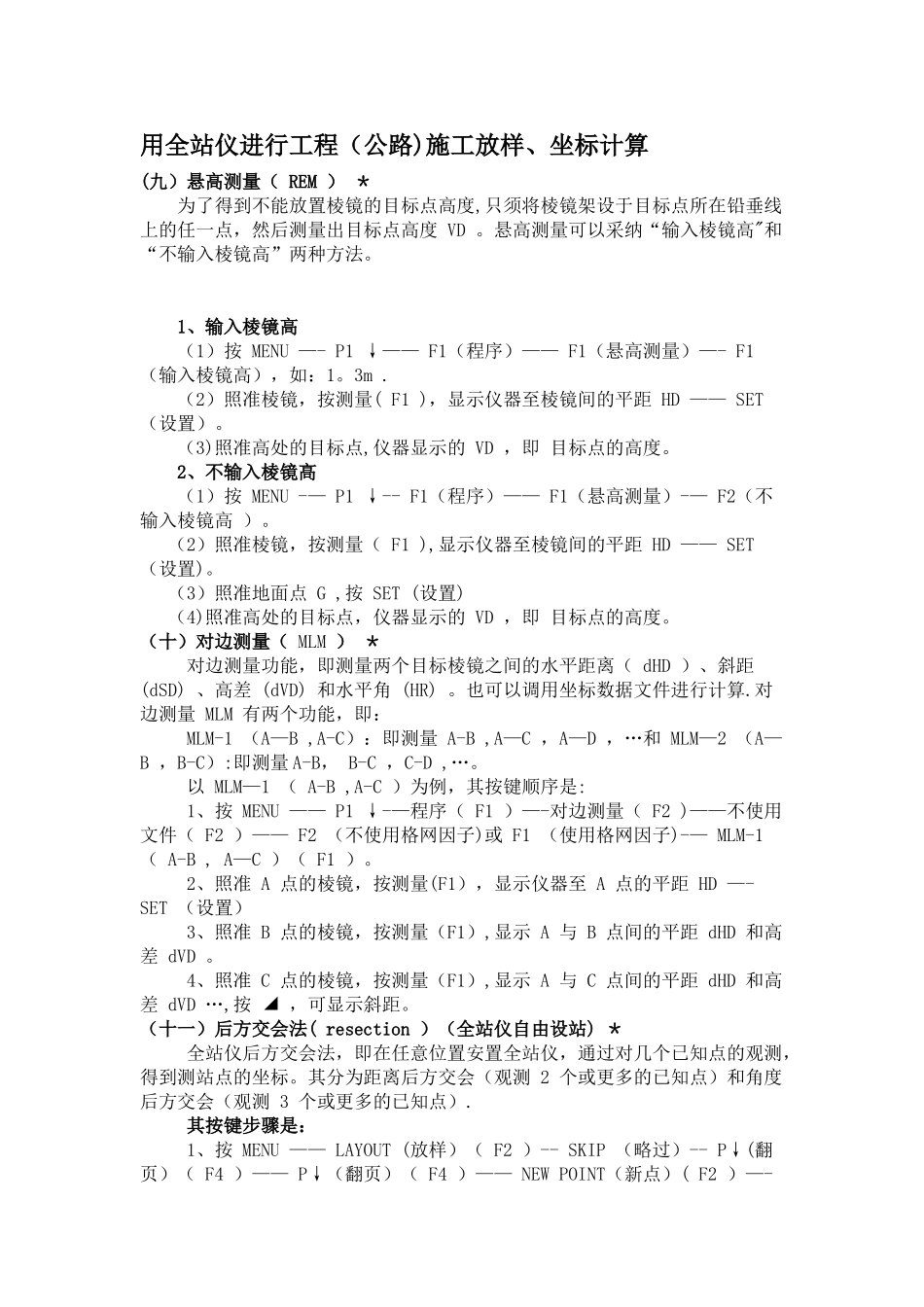

用全站仪进行工程（公路)施工放样、坐标计算(九）悬高测量（ REM ） ＊ 为了得到不能放置棱镜的目标点高度,只须将棱镜架设于目标点所在铅垂线上的任一点，然后测量出目标点高度 VD 。悬高测量可以采纳“输入棱镜高"和“不输入棱镜高”两种方法。 1、输入棱镜高 （1）按 MENU —- P1 ↓—— F1（程序）—— F1（悬高测量）—- F1（输入棱镜高），如：1。3m . （2）照准棱镜，按测量( F1 )，显示仪器至棱镜间的平距 HD —— SET （设置）。 （3)照准高处的目标点,仪器显示的 VD ，即 目标点的高度。 2、不输入棱镜高 （1）按 MENU -— P1 ↓-- F1（程序）—— F1（悬高测量）-— F2（不输入棱镜高 ）。 （2）照准棱镜，按测量（ F1 ),显示仪器至棱镜间的平距 HD —— SET （设置)。 （3）照准地面点 G ,按 SET (设置) （4)照准高处的目标点，仪器显示的 VD ，即 目标点的高度。（十）对边测量（ MLM ） ＊ 对边测量功能，即测量两个目标棱镜之间的水平距离（ dHD ）、斜距 (dSD) 、高差 (dVD) 和水平角 (HR) 。也可以调用坐标数据文件进行计算.对边测量 MLM 有两个功能，即： MLM-1 （A—B ,A-C）：即测量 A-B ,A—C ，A—D ，…和 MLM—2 （A—B ，B-C）:即测量 A-B， B-C ，C-D ,…。 以 MLM—1 （ A-B ,A-C ）为例，其按键顺序是: 1、按 MENU —— P1 ↓-—程序（ F1 ）—-对边测量（ F2 )——不使用文件（ F2 ）—— F2 （不使用格网因子)或 F1 （使用格网因子)-— MLM-1 （ A-B , A—C ）（ F1 ）。 2、照准 A 点的棱镜，按测量(F1），显示仪器至 A 点的平距 HD —- SET （设置） 3、照准 B 点的棱镜，按测量（F1）,显示 A 与 B 点间的平距 dHD 和高差 dVD 。 4、照准 C 点的棱镜，按测量（F1）,显示 A 与 C 点间的平距 dHD 和高差 dVD …,按 ◢ ，可显示斜距。（十一）后方交会法( resection ）（全站仪自由设站) ＊ 全站仪后方交会法，即在任意位置安置全站仪，通过对几个已知点的观测，得到测站点的坐标。其分为距离后方交会（观测 2 个或更多的已知点）和角度后方交会（观测 3 个或更多的已知点）. 其按键步骤是： 1、按 MENU —— LAYOUT (放样）（ F2 ）-- SKIP （略过）-- P↓(翻页）（ F4 ）—— P↓（翻页）（ F4 ）—— NEW POINT（新点）( F2 ）—-...
