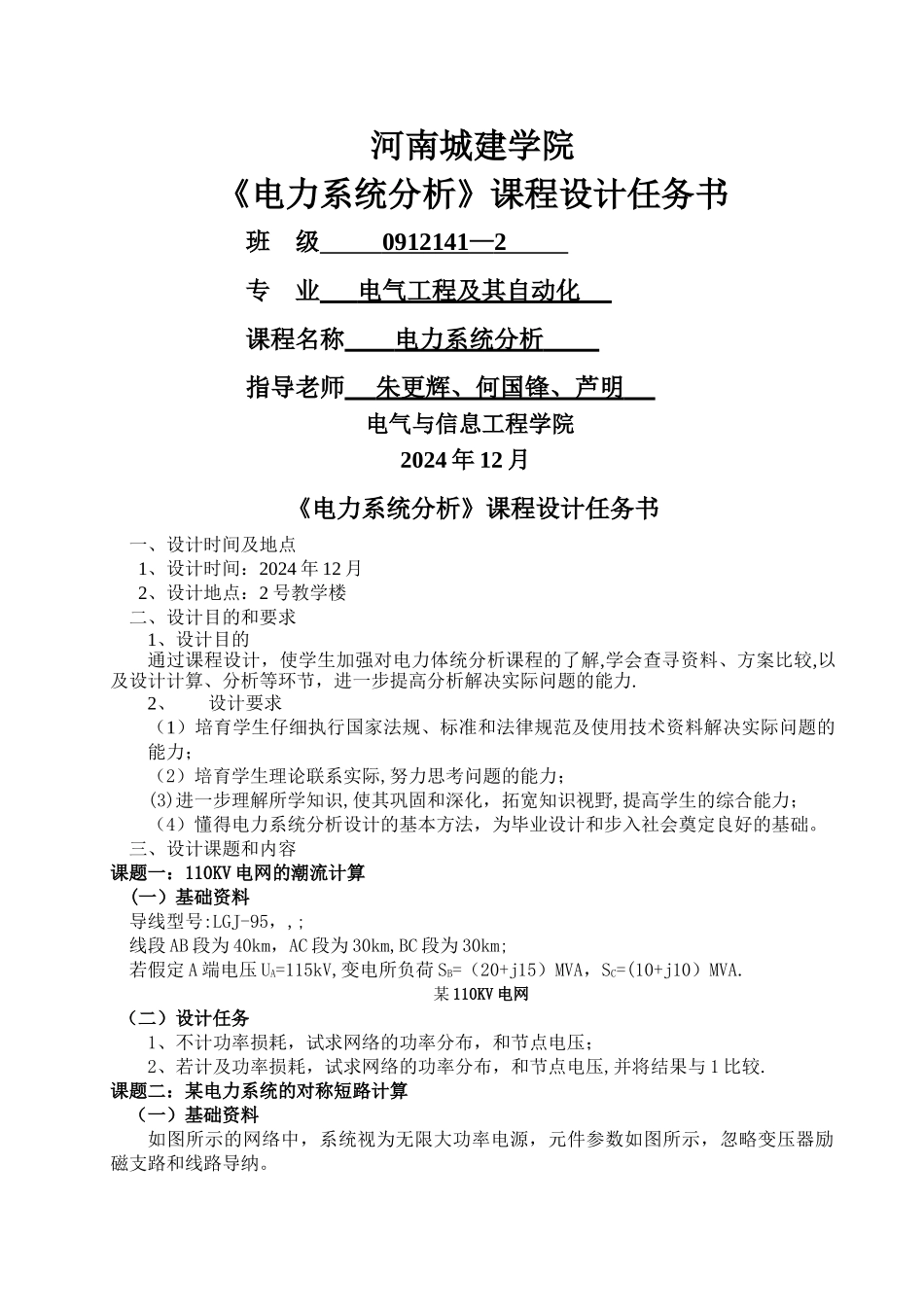

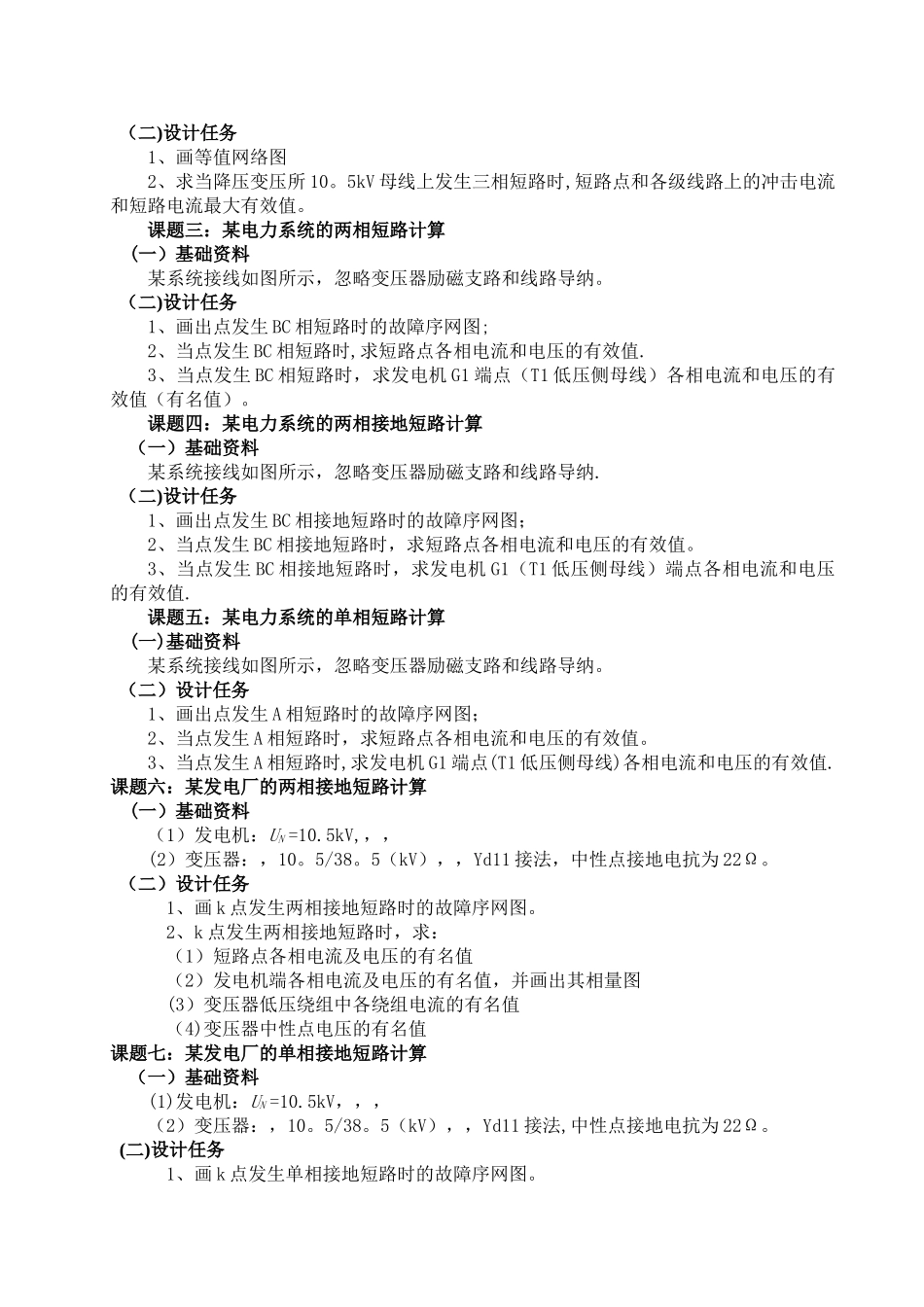

河南城建学院《电力系统分析》课程设计任务书班 级 0912141 — 2 专 业 电气工程及其自动化 课程名称 电力系统分析 指导老师 朱更辉、何国锋、芦明 电气与信息工程学院2024 年 12 月《电力系统分析》课程设计任务书一、设计时间及地点 1、设计时间：2024 年 12 月 2、设计地点：2 号教学楼 二、设计目的和要求1、设计目的通过课程设计，使学生加强对电力体统分析课程的了解,学会查寻资料、方案比较,以及设计计算、分析等环节，进一步提高分析解决实际问题的能力.2、设计要求（1）培育学生仔细执行国家法规、标准和法律规范及使用技术资料解决实际问题的能力；（2）培育学生理论联系实际,努力思考问题的能力；(3)进一步理解所学知识,使其巩固和深化，拓宽知识视野,提高学生的综合能力；（4）懂得电力系统分析设计的基本方法，为毕业设计和步入社会奠定良好的基础。三、设计课题和内容课题一：110KV 电网的潮流计算(一）基础资料导线型号:LGJ-95，,;线段 AB 段为 40km，AC 段为 30km,BC 段为 30km;若假定 A 端电压 UA=115kV,变电所负荷 SB=（20+j15）MVA，SC=(10+j10）MVA.某 110KV 电网（二）设计任务1、不计功率损耗，试求网络的功率分布，和节点电压；2、若计及功率损耗，试求网络的功率分布，和节点电压,并将结果与 1 比较.课题二：某电力系统的对称短路计算（一）基础资料如图所示的网络中，系统视为无限大功率电源，元件参数如图所示，忽略变压器励磁支路和线路导纳。（二)设计任务1、画等值网络图2、求当降压变压所 10。5kV 母线上发生三相短路时,短路点和各级线路上的冲击电流和短路电流最大有效值。课题三：某电力系统的两相短路计算(一）基础资料某系统接线如图所示，忽略变压器励磁支路和线路导纳。（二)设计任务1、画出点发生 BC 相短路时的故障序网图;2、当点发生 BC 相短路时,求短路点各相电流和电压的有效值.3、当点发生 BC 相短路时，求发电机 G1 端点（T1 低压侧母线）各相电流和电压的有效值（有名值）。课题四：某电力系统的两相接地短路计算（一）基础资料某系统接线如图所示，忽略变压器励磁支路和线路导纳.（二)设计任务1、画出点发生 BC 相接地短路时的故障序网图；2、当点发生 BC 相接地短路时，求短路点各相电流和电压的有效值。3、当点发生 BC 相接地短路时，求发电机 G1（T1 低压侧母线）端点各相电流和电压的有效值.课题五：某电力系统的单相短路计算(一)基础...
