电力系统分析大作业matlab三机九节点潮流计算报告

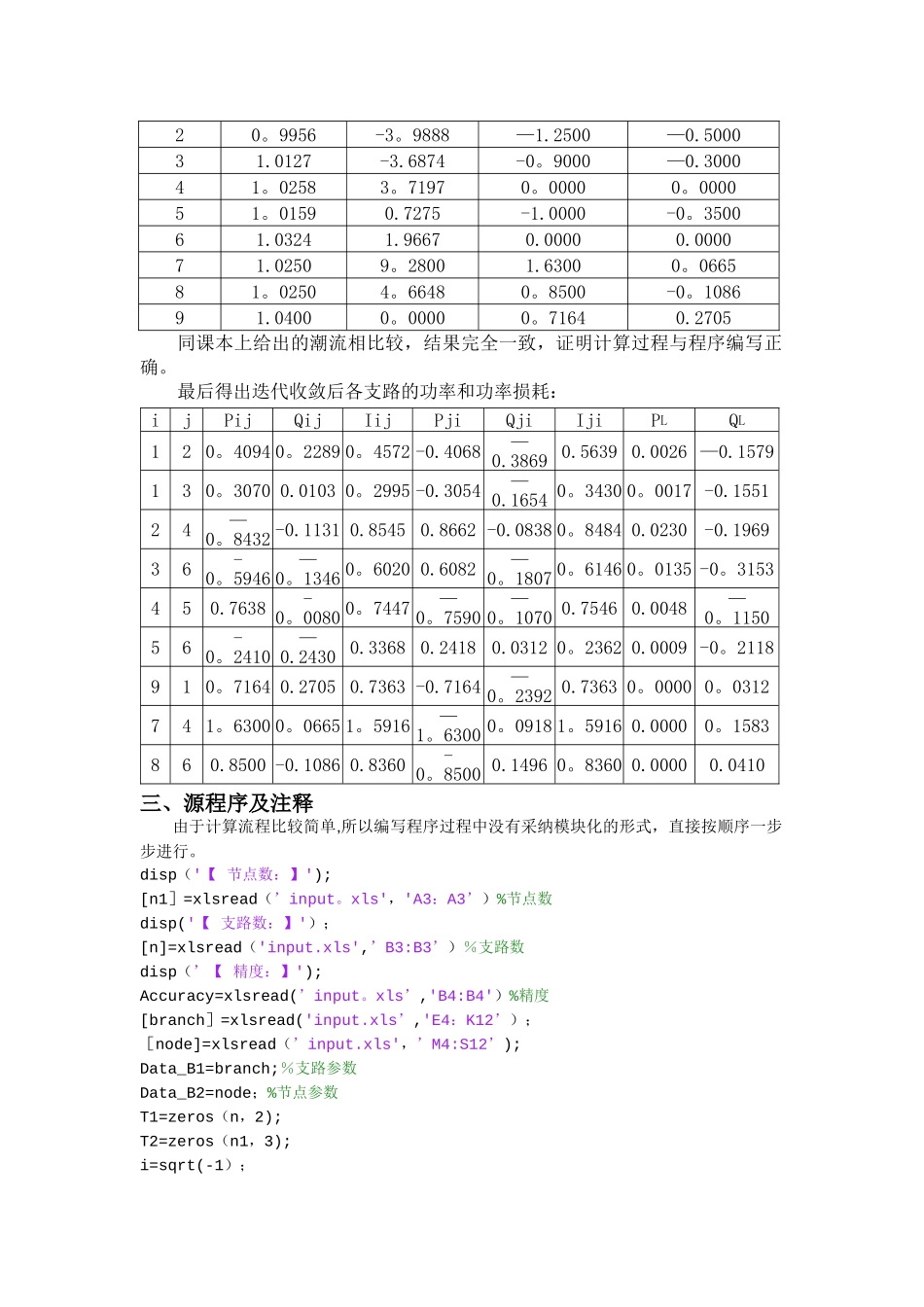

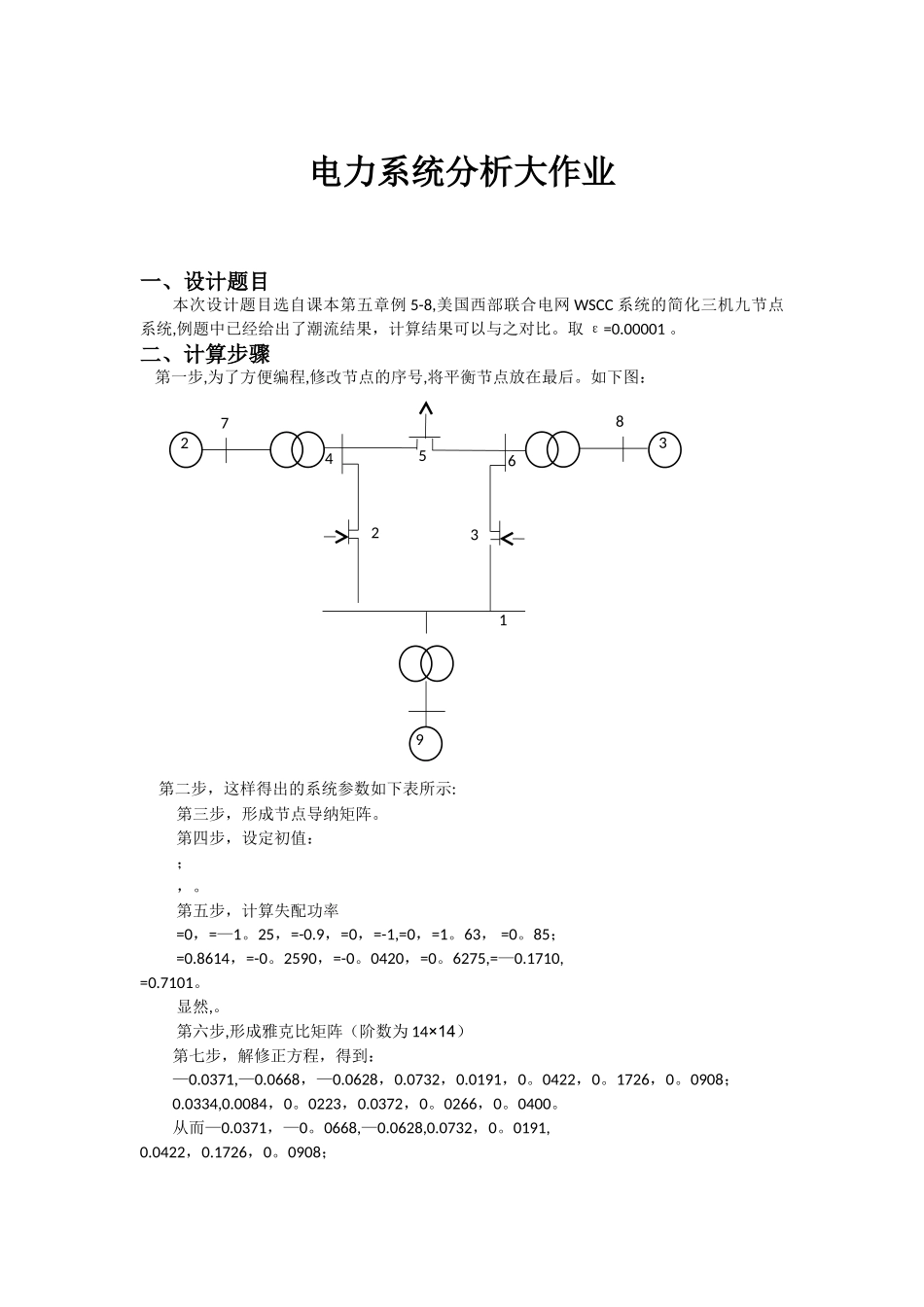

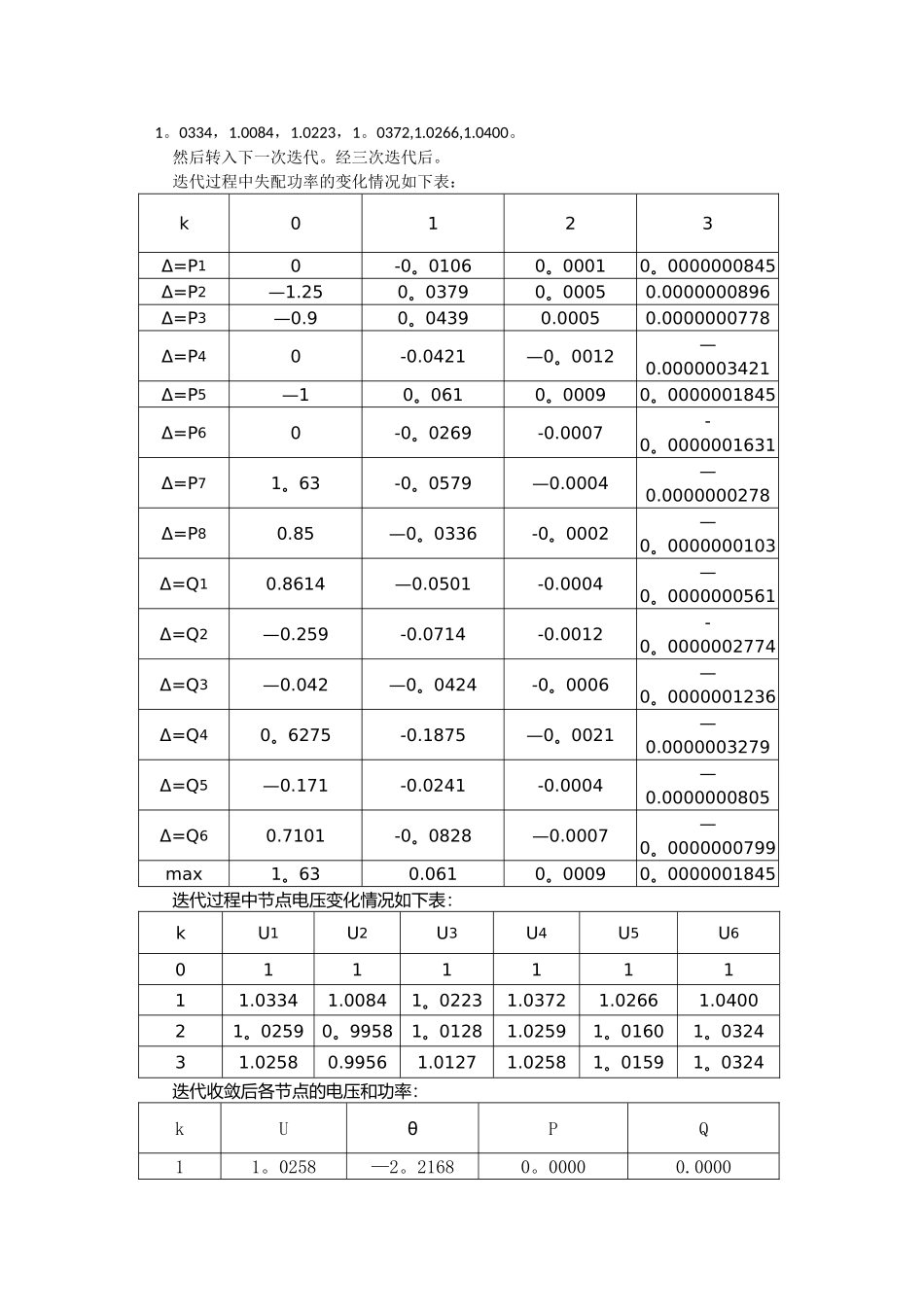

电力系统分析大作业一、设计题目本次设计题目选自课本第五章例 5-8,美国西部联合电网 WSCC 系统的简化三机九节点系统,例题中已经给出了潮流结果，计算结果可以与之对比。取 ε=0.00001 。二、计算步骤 第一步,为了方便编程,修改节点的序号,将平衡节点放在最后。如下图： 第二步，这样得出的系统参数如下表所示: 第三步，形成节点导纳矩阵。 第四步，设定初值： ； ，。 第五步，计算失配功率 =0，=—1。25，=-0.9，=0，=-1,=0，=1。63， =0。85； =0.8614，=-0。2590，=-0。0420，=0。6275,=—0.1710,=0.7101。 显然,。 第六步,形成雅克比矩阵（阶数为 14×14）第七步，解修正方程，得到：—0.0371,—0.0668，—0.0628，0.0732，0.0191，0。0422，0。1726，0。0908；0.0334,0.0084，0。0223，0.0372，0。0266，0。0400。从而—0.0371，—0。0668,—0.0628,0.0732，0。0191,0.0422，0.1726，0。0908；92132745683 1。0334，1.0084，1.0223，1。0372,1.0266,1.0400。然后转入下一次迭代。经三次迭代后。迭代过程中失配功率的变化情况如下表：k0123Δ=P10-0。01060。00010。0000000845Δ=P2—1.250。03790。00050.0000000896Δ=P3—0.90。04390.00050.0000000778Δ=P40-0.0421—0。0012—0.0000003421Δ=P5—10。0610。00090。0000001845Δ=P60-0。0269-0.0007-0。0000001631Δ=P71。63-0。0579—0.0004—0.0000000278Δ=P80.85—0。0336-0。0002—0。0000000103Δ=Q10.8614—0.0501-0.0004—0。0000000561Δ=Q2—0.259-0.0714-0.0012-0。0000002774Δ=Q3—0.042—0。0424-0。0006—0。0000001236Δ=Q40。6275-0.1875—0。0021—0.0000003279Δ=Q5—0.171-0.0241-0.0004—0.0000000805Δ=Q60.7101-0。0828—0.0007—0。0000000799max1。630.0610。00090。0000001845迭代过程中节点电压变化情况如下表：kU1U2U3U4U5U6011111111.0334 1.0084 1。0223 1.0372 1.0266 1.0400 21。0259 0。9958 1。0128 1.0259 1。0160 1。0324 31.0258 0.9956 1.0127 1.0258 1。0159 1。0324 迭代收敛后各节点的电压和功率：kUθPQ11。0258 —2。2168 0。0000 0.0000 20。9956 -3。9888 —1.2500 —0.5000 31.0127 -3.6874 -0。9000 —0.3000 41。0258 3。7197 0。0000 0。0000 51。0159 0.7275 -1.0000 -0。3500 61.0324 1.9667 0.0000 0.0000 71.0250 9。2800 1.6300 0。0665 81。0250 4。6648 0。8...
