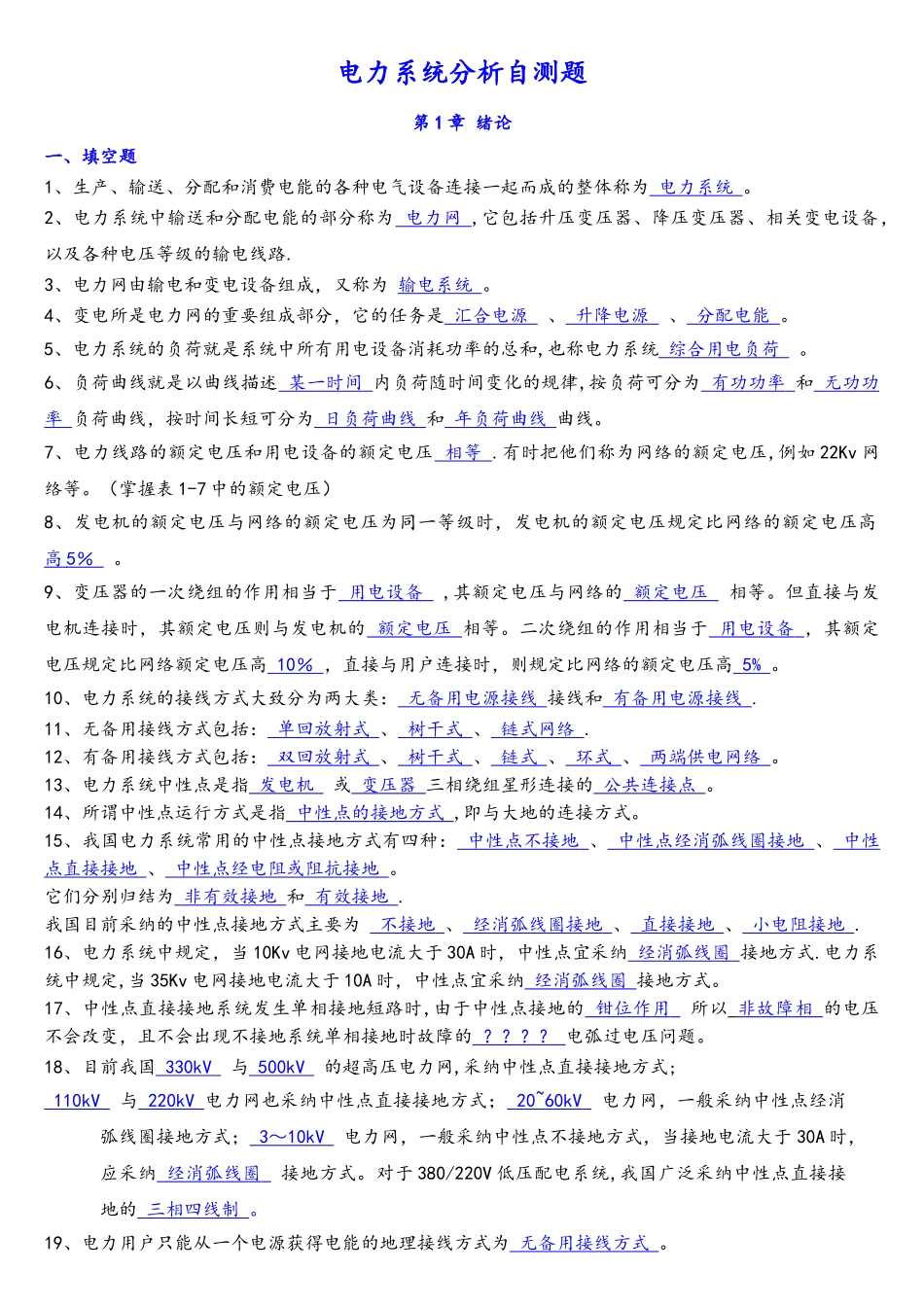

电力系统分析自测题第 1 章 绪论一、填空题1、生产、输送、分配和消费电能的各种电气设备连接一起而成的整体称为 电力系统 。 2、电力系统中输送和分配电能的部分称为 电力网 ,它包括升压变压器、降压变压器、相关变电设备，以及各种电压等级的输电线路. 3、电力网由输电和变电设备组成，又称为 输电系统 。 4、变电所是电力网的重要组成部分，它的任务是 汇合电源 、 升降电源 、 分配电能 。 5、电力系统的负荷就是系统中所有用电设备消耗功率的总和,也称电力系统 综合用电负荷 。6、负荷曲线就是以曲线描述 某一时间 内负荷随时间变化的规律,按负荷可分为 有功功率 和 无 功功 率 负荷曲线，按时间长短可分为 日负荷曲线 和 年负荷曲线 曲线。7、电力线路的额定电压和用电设备的额定电压 相等 .有时把他们称为网络的额定电压,例如 22Kv 网络等。（掌握表 1-7 中的额定电压） 8、发电机的额定电压与网络的额定电压为同一等级时，发电机的额定电压规定比网络的额定电压高 高 5 ％ 。 9、变压器的一次绕组的作用相当于 用电设备 ,其额定电压与网络的 额定电压 相等。但直接与发电机连接时，其额定电压则与发电机的 额定电压 相等。二次绕组的作用相当于 用电设备 ，其额定电压规定比网络额定电压高 10 ％ ，直接与用户连接时，则规定比网络的额定电压高 5% 。 10、电力系统的接线方式大致分为两大类： 无备用电源接线 接线和 有备用电源接线 .11、无备用接线方式包括： 单回放射式 、 树干式 、 链式网络 . 12、有备用接线方式包括： 双回放射式 、 树干式 、 链式 、 环式 、 两端供电网络 。 13、电力系统中性点是指 发电机 或 变压器 三相绕组星形连接的 公共连接点 。14、所谓中性点运行方式是指 中性点的接地方式 ,即与大地的连接方式。15、我国电力系统常用的中性点接地方式有四种： 中性点不接地 、 中性点经消弧线圈接地 、 中性点直接接地 、 中性点经电阻或阻抗接地 。它们分别归结为 非有效接地 和 有效接地 .我国目前采纳的中性点接地方式主要为 不 接地 、 经消弧线圈接地 、 直接接地 、 小电阻接地 .16、电力系统中规定，当 10Kv 电网接地电流大于 30A 时，中性点宜采纳 经消弧线圈 接地方式.电力系统中规定,当 35Kv 电网接地电流大于 10A 时，中性点宜采纳 经消弧线圈 接地方式。17、中性点直接接地...
