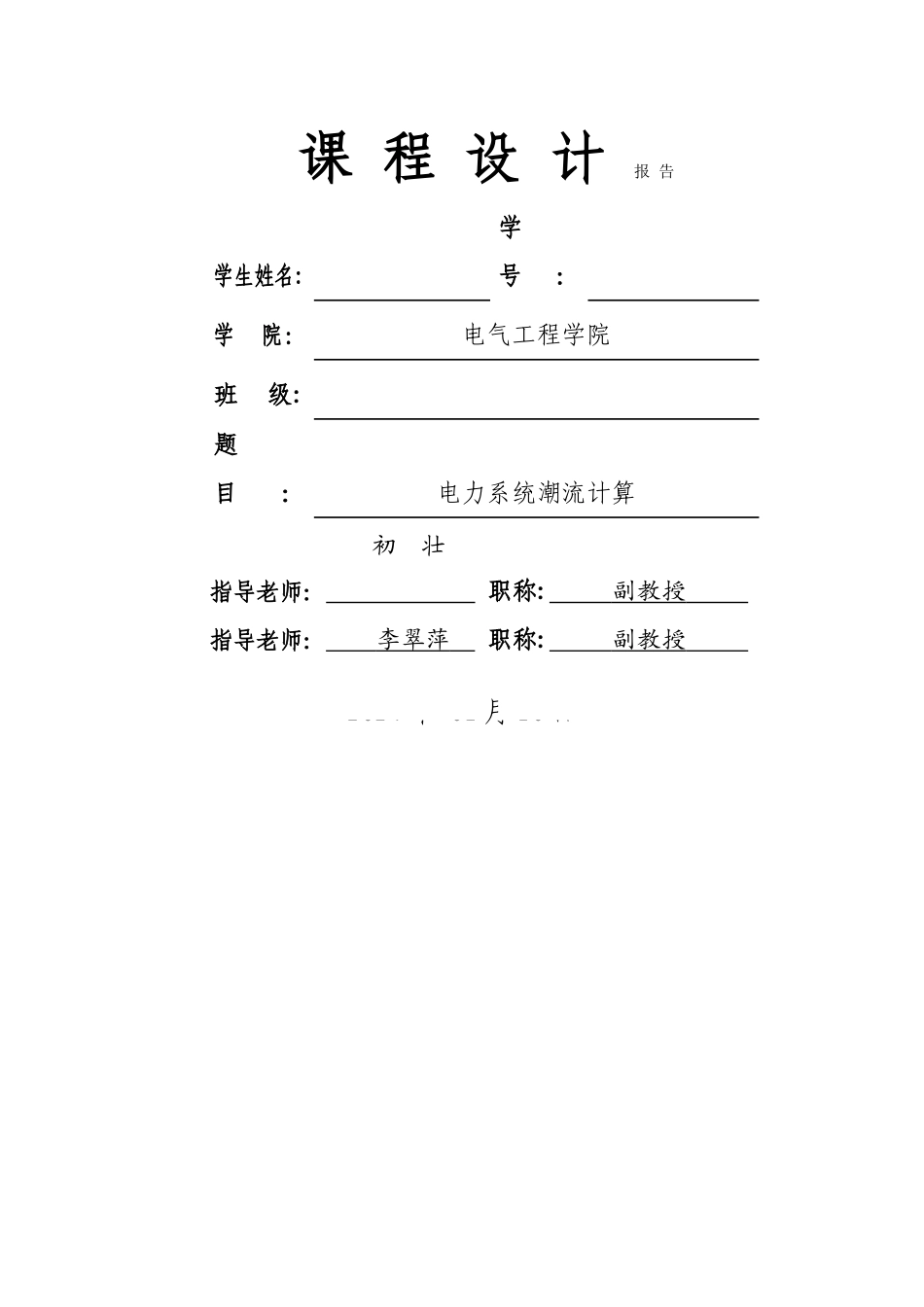

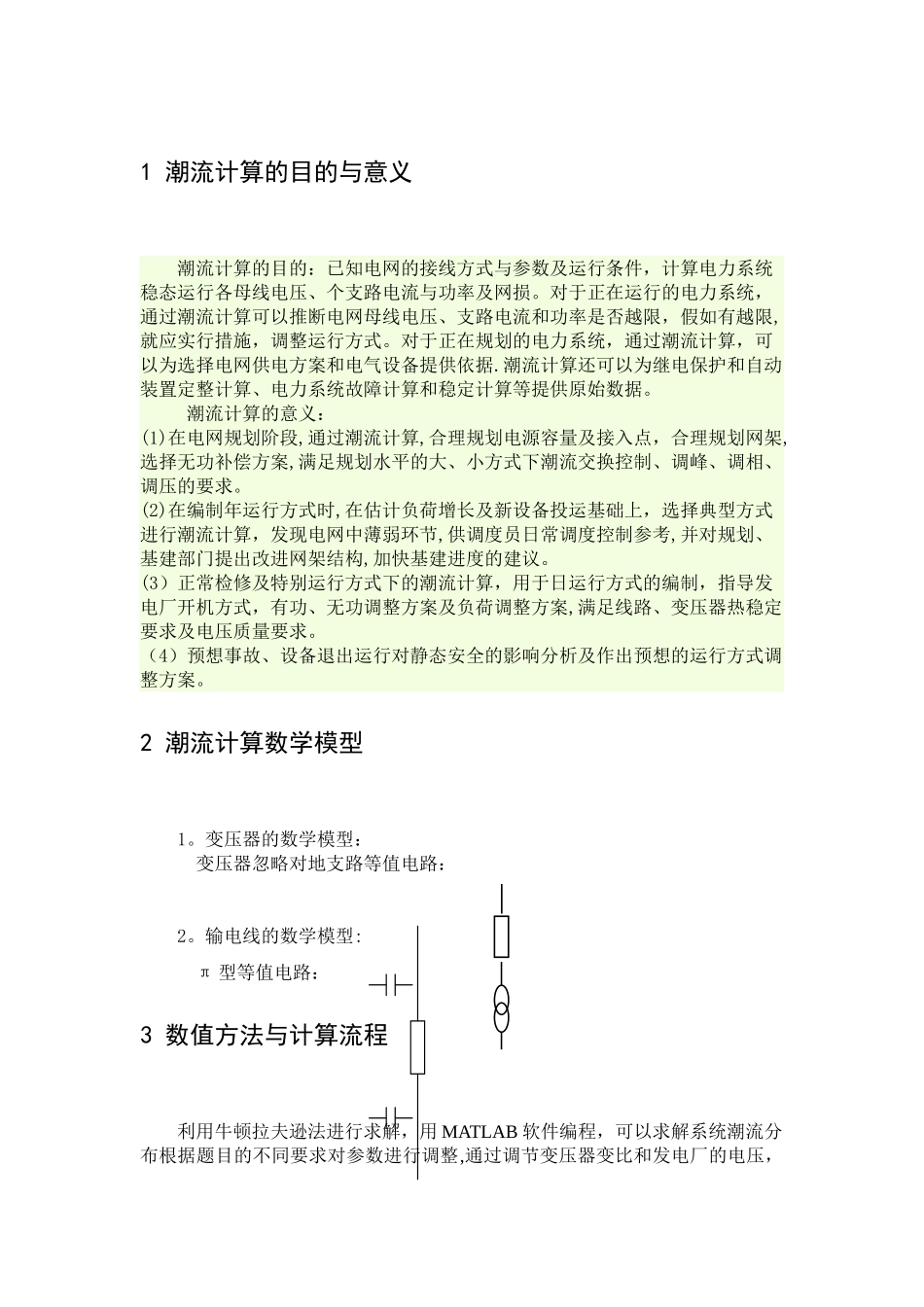

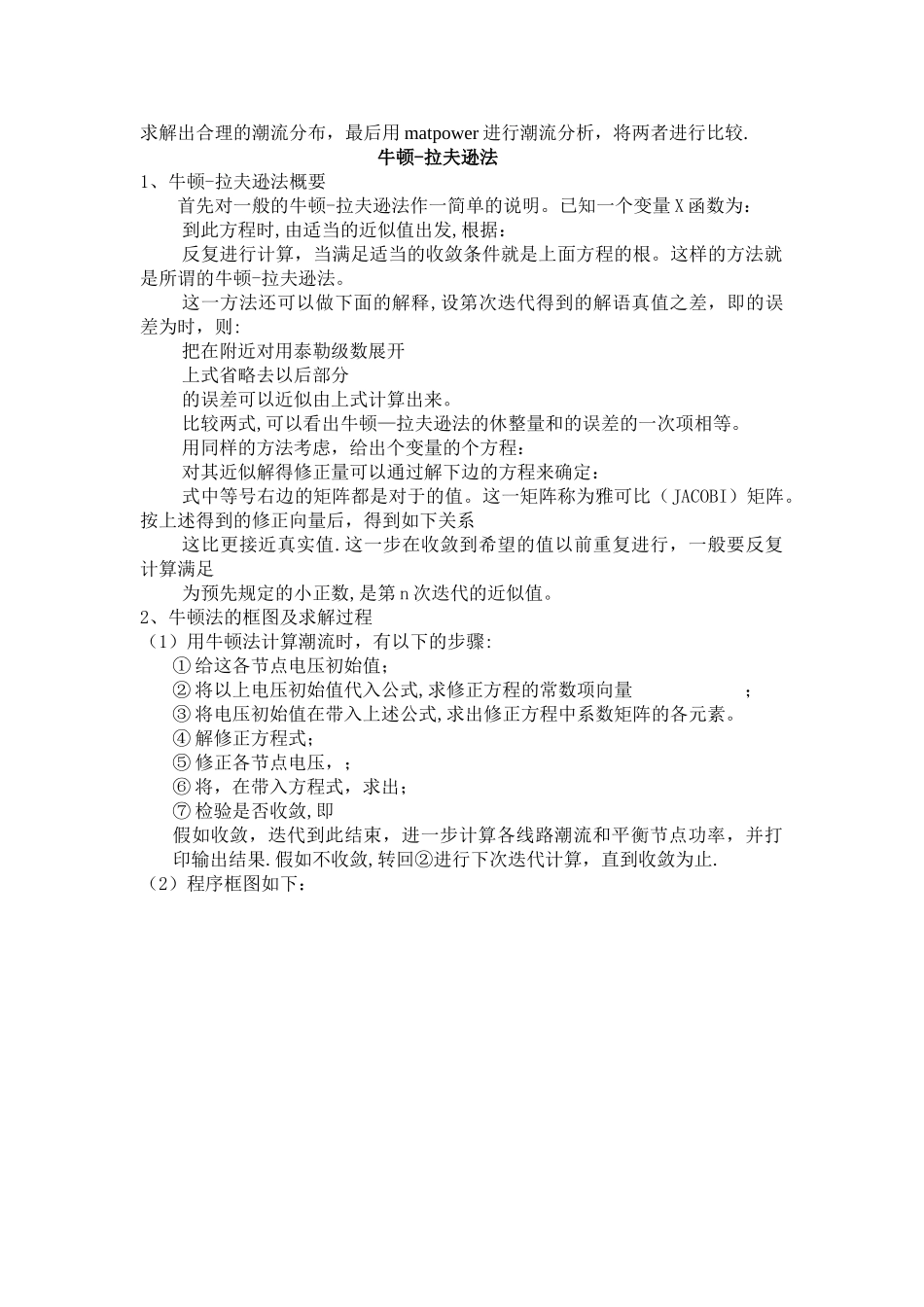

课 程 设 计 报 告学生姓名:学 号:学 院:电气工程学院班 级:题 目:电力系统潮流计算指导老师: 职称: 副教授 指导老师: 李翠萍 职称: 副教授 2024 年 01 月 10 日初 壮1 潮流计算的目的与意义潮流计算的目的:已知电网的接线方式与参数及运行条件,计算电力系统稳态运行各母线电压、个支路电流与功率及网损。对于正在运行的电力系统,通过潮流计算可以推断电网母线电压、支路电流和功率是否越限,假如有越限,就应实行措施,调整运行方式。对于正在规划的电力系统,通过潮流计算,可以为选择电网供电方案和电气设备提供依据.潮流计算还可以为继电保护和自动装置定整计算、电力系统故障计算和稳定计算等提供原始数据。 潮流计算的意义:(1)在电网规划阶段,通过潮流计算,合理规划电源容量及接入点,合理规划网架,选择无功补偿方案,满足规划水平的大、小方式下潮流交换控制、调峰、调相、调压的要求。 (2)在编制年运行方式时,在估计负荷增长及新设备投运基础上,选择典型方式进行潮流计算,发现电网中薄弱环节,供调度员日常调度控制参考,并对规划、基建部门提出改进网架结构,加快基建进度的建议。 (3)正常检修及特别运行方式下的潮流计算,用于日运行方式的编制,指导发电厂开机方式,有功、无功调整方案及负荷调整方案,满足线路、变压器热稳定要求及电压质量要求。 (4)预想事故、设备退出运行对静态安全的影响分析及作出预想的运行方式调整方案。 2 潮流计算数学模型1。变压器的数学模型:变压器忽略对地支路等值电路: 2。输电线的数学模型: π 型等值电路:3 数值方法与计算流程利用牛顿拉夫逊法进行求解,用 MATLAB 软件编程,可以求解系统潮流分布根据题目的不同要求对参数进行调整,通过调节变压器变比和发电厂的电压,求解出合理的潮流分布,最后用 matpower 进行潮流分析,将两者进行比较.牛顿-拉夫逊法1、牛顿-拉夫逊法概要首先对一般的牛顿-拉夫逊法作一简单的说明。已知一个变量 X 函数为:到此方程时,由适当的近似值出发,根据:反复进行计算,当满足适当的收敛条件就是上面方程的根。这样的方法就是所谓的牛顿-拉夫逊法。这一方法还可以做下面的解释,设第次迭代得到的解语真值之差,即的误差为时,则:把在附近对用泰勒级数展开上式省略去以后部分的误差可以近似由上式计算出来。比较两式,可以看出牛顿—拉夫逊法的休整量和的误差的一次项相等。用同样的方法考虑,给出个变量的个方程:对其近...
