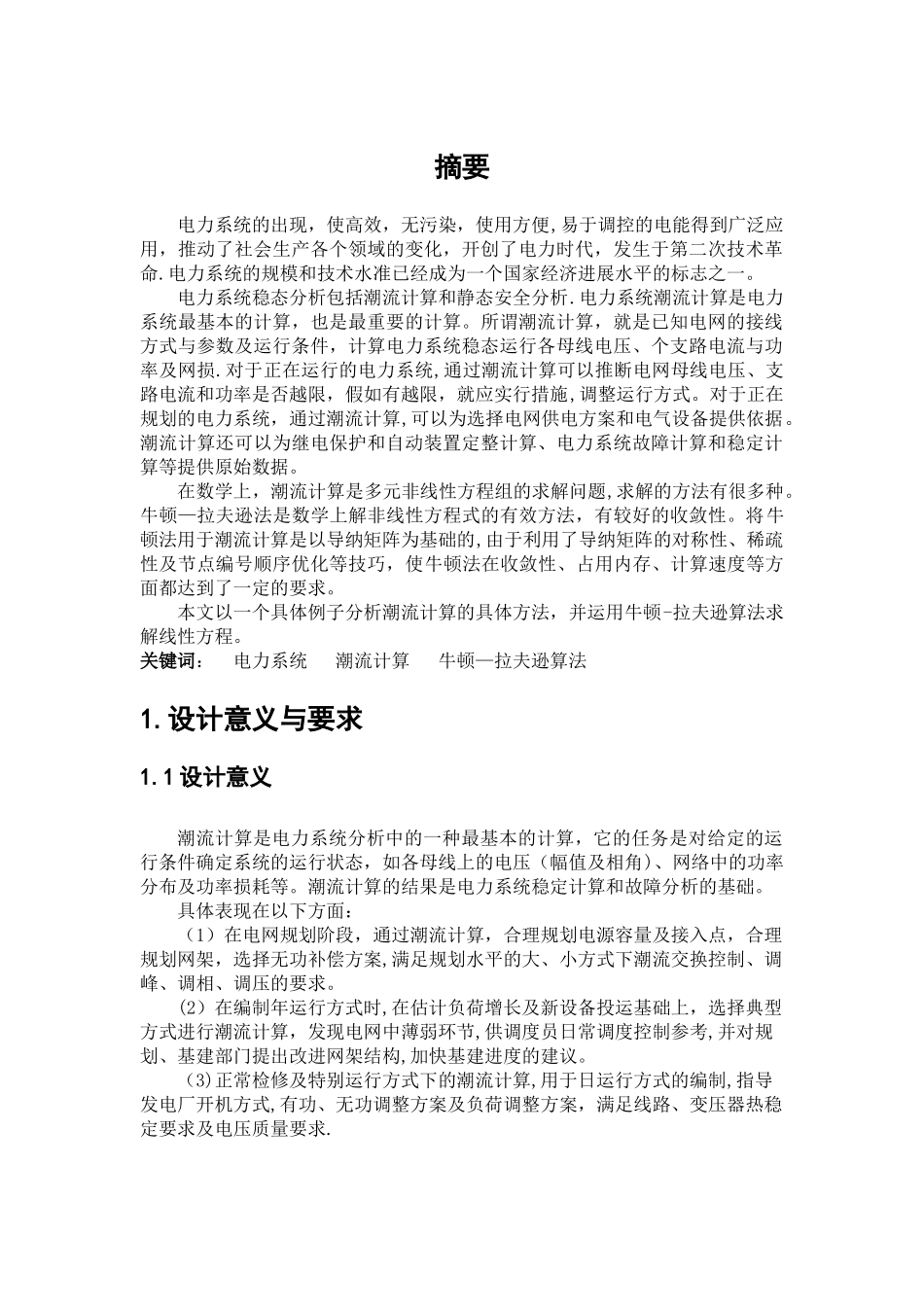

目录摘要.....................................................1 1 。 设计意义与要求 ......................................... 1 1.1 设计意义 ........................................... 1 1.2 设计要求（具体题目） ............................... 2 2 。 题目解析 ............................................... 2 2 。 1 设计思路 .......................................... 2 2.2 详细设计 ........................................... 2 2 。 2.1 节点类型 ..................................... 2 2 。 2 。 2 待求量 ...................................... 3 2.2 。 3 导纳矩阵 ..................................... 3 2.2 。 4 潮流方程 ..................................... 3 2 。 2 。 5 牛顿—拉夫逊算法 ............................ 4 2.2 。 5 。 1 牛顿算法数学原理： ..................... 4 2 。 2.5.2 修正方程 ................................ 4 2.2 。 5.3 收敛条件 ................................ 5 3. 结果分析 ................................................ 5 4. 小结 .................................................... 5 参考文献 .................................................. 6 摘要电力系统的出现，使高效，无污染，使用方便,易于调控的电能得到广泛应用，推动了社会生产各个领域的变化，开创了电力时代，发生于第二次技术革命.电力系统的规模和技术水准已经成为一个国家经济进展水平的标志之一。 电力系统稳态分析包括潮流计算和静态安全分析.电力系统潮流计算是电力系统最基本的计算，也是最重要的计算。所谓潮流计算，就是已知电网的接线方式与参数及运行条件，计算电力系统稳态运行各母线电压、个支路电流与功率及网损.对于正在运行的电力系统,通过潮流计算可以推断电网母线电压、支路电流和功率是否越限，假如有越限，就应实行措施,调整运行方式。对于正在规划的电力系统，通过潮流计算,可以为选择电网供电方案和电气设备提供依据。潮流计算还可以为继电保护和自动装置定整计算、电力系统故障计算和稳定计算等提供原始数据。在数学上，潮流计算是多元非线性方程组的求解问题,求解的方法有很多种。牛顿—拉夫逊法是数学上解非线性方程式的有效方法，有较好的...
