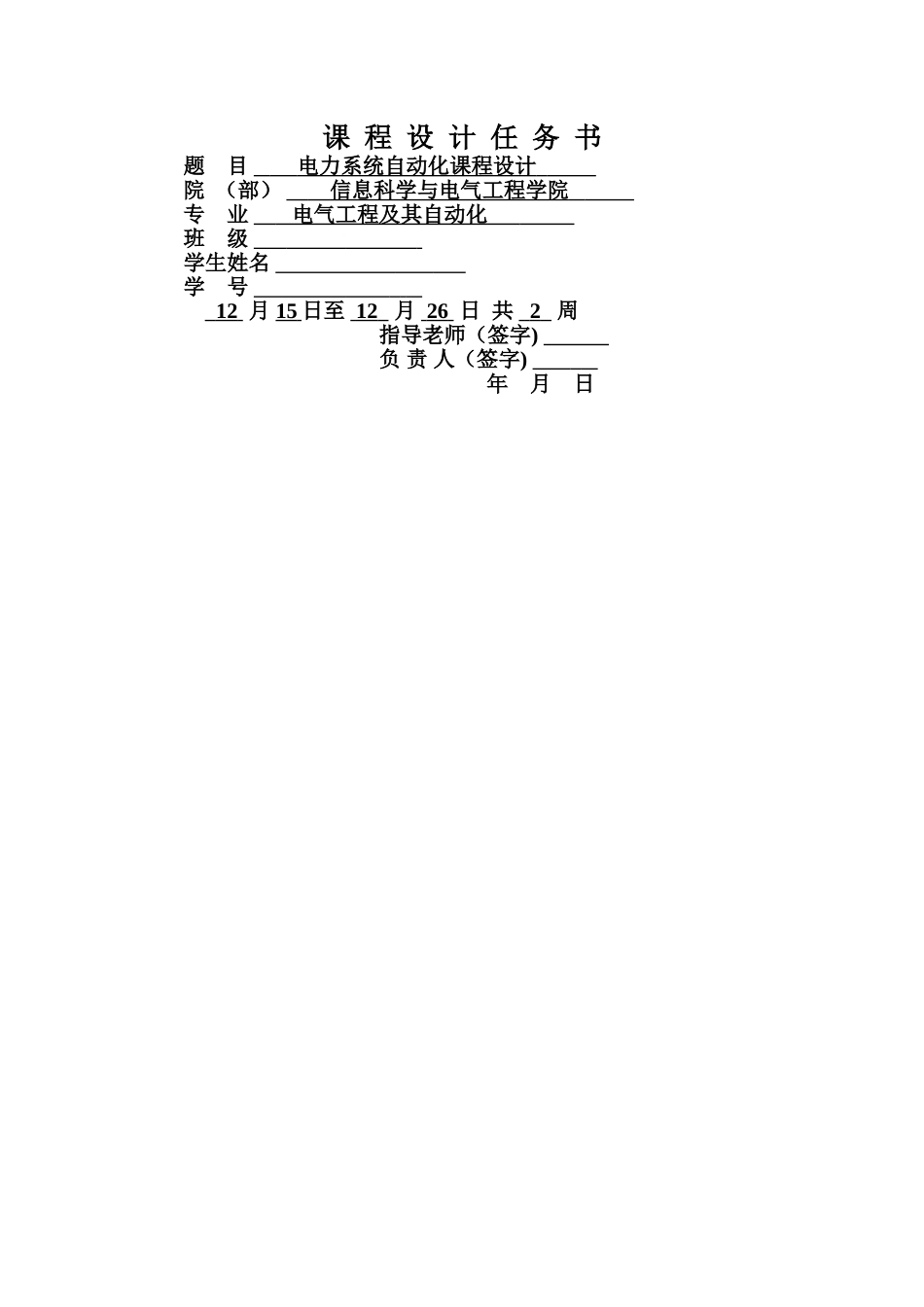

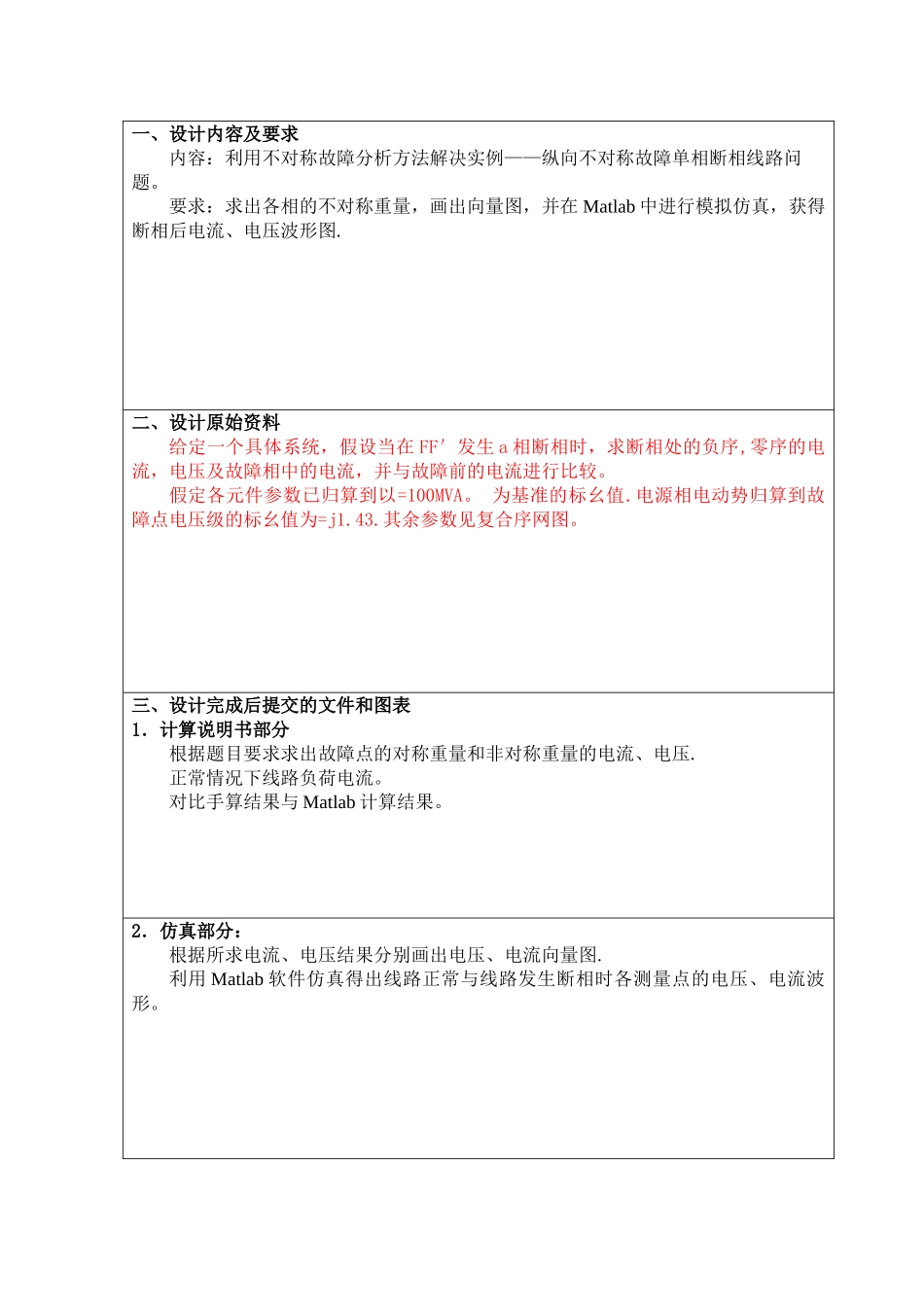

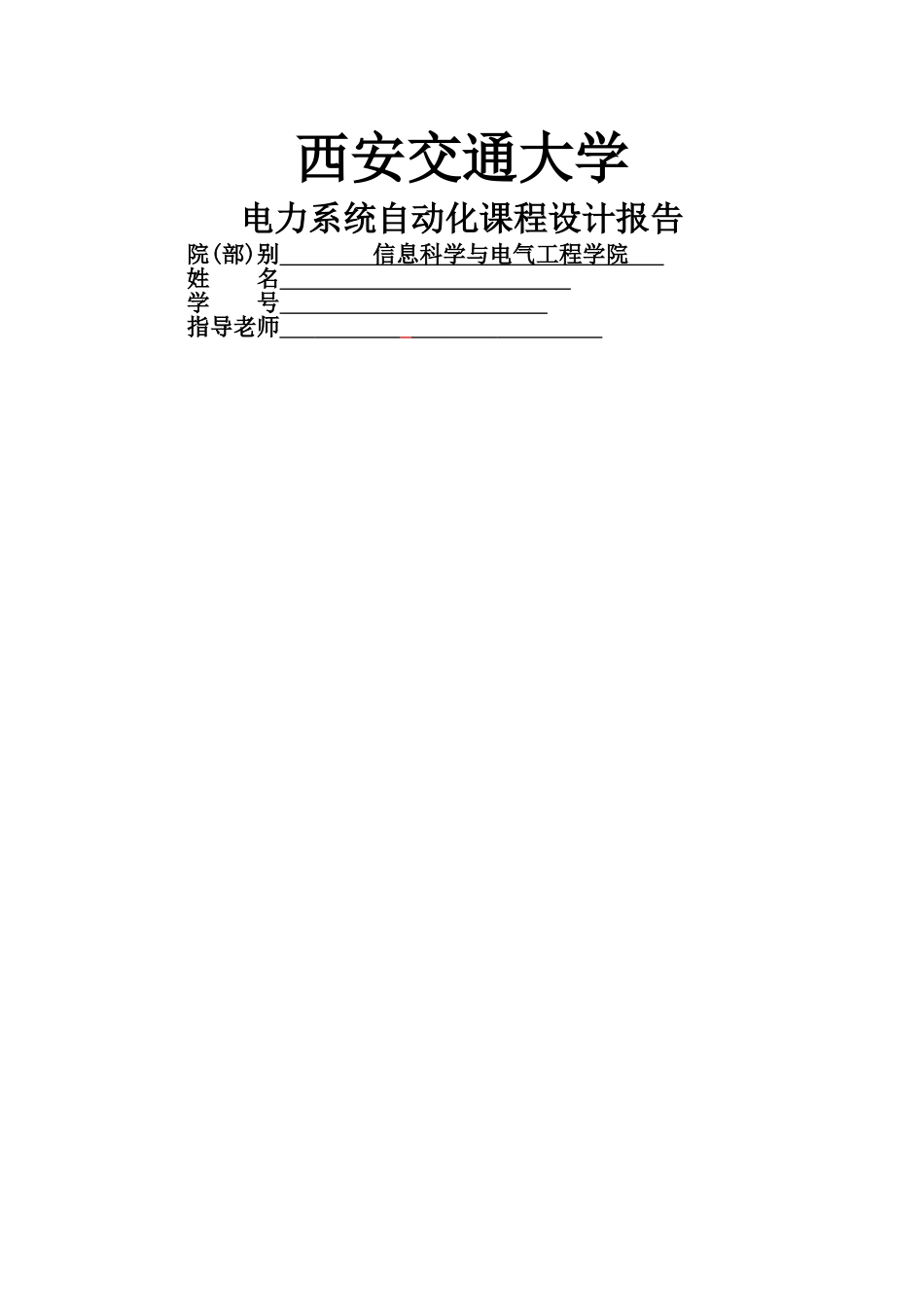

西安交通大学电力系统自动化课程设计报告院(部)别 信息科学与电气工程学院 姓 名 学 号 指导老师 课 程 设 计 任 务 书题 目 电力系统自动化课程设计 院 （部） 信息科学与电气工程学院 专 业 电气工程及其自动化 班 级 学生姓名 学 号 12 月 15 日至 12 月 26 日 共 2 周指导老师（签字) 负 责 人（签字) 年 月 日一、设计内容及要求内容：利用不对称故障分析方法解决实例——纵向不对称故障单相断相线路问题。要求：求出各相的不对称重量，画出向量图，并在 Matlab 中进行模拟仿真，获得断相后电流、电压波形图.二、设计原始资料给定一个具体系统，假设当在 FF′发生 a 相断相时，求断相处的负序,零序的电流，电压及故障相中的电流，并与故障前的电流进行比较。假定各元件参数已归算到以=100MVA。 为基准的标幺值.电源相电动势归算到故障点电压级的标幺值为=j1.43.其余参数见复合序网图。三、设计完成后提交的文件和图表1．计算说明书部分根据题目要求求出故障点的对称重量和非对称重量的电流、电压.正常情况下线路负荷电流。对比手算结果与 Matlab 计算结果。2．仿真部分：根据所求电流、电压结果分别画出电压、电流向量图.利用 Matlab 软件仿真得出线路正常与线路发生断相时各测量点的电压、电流波形。四、进程安排第一周:周一、周二：整合所有知识点及资料； 周三—周五：完成手算及 Matlab 计算与仿真；第二周：周二、周三：完成设计报告； 周四:交打印版设计报告； 周五：答辩；五、主要参考资料[1] 刘万顺，黄少锋，徐玉琴，电力系统故障分析（第三版）[M］.北京：中国电力出版社,2024.［2] 李维波，Matlab 在电气工程中的应用［M]．北京：中国电力出版社，2024.[3］ 钟麟，王峰.Matlab 仿真技术与应用教程［ M］.北京：国防工业出版社，2024.[4] 韩祯祥,吴国炎等.电力系统自动化.（第二版）［M]。北京：浙江大学出版社，1993.目录第一章 电力系统故障分析............................................................................................................11.1 电力系统故障分析作用及意义 ........................................................................................ 5 1.2 电力系统故障概率 ............................................................................................................ 5 1 。 3 电...
