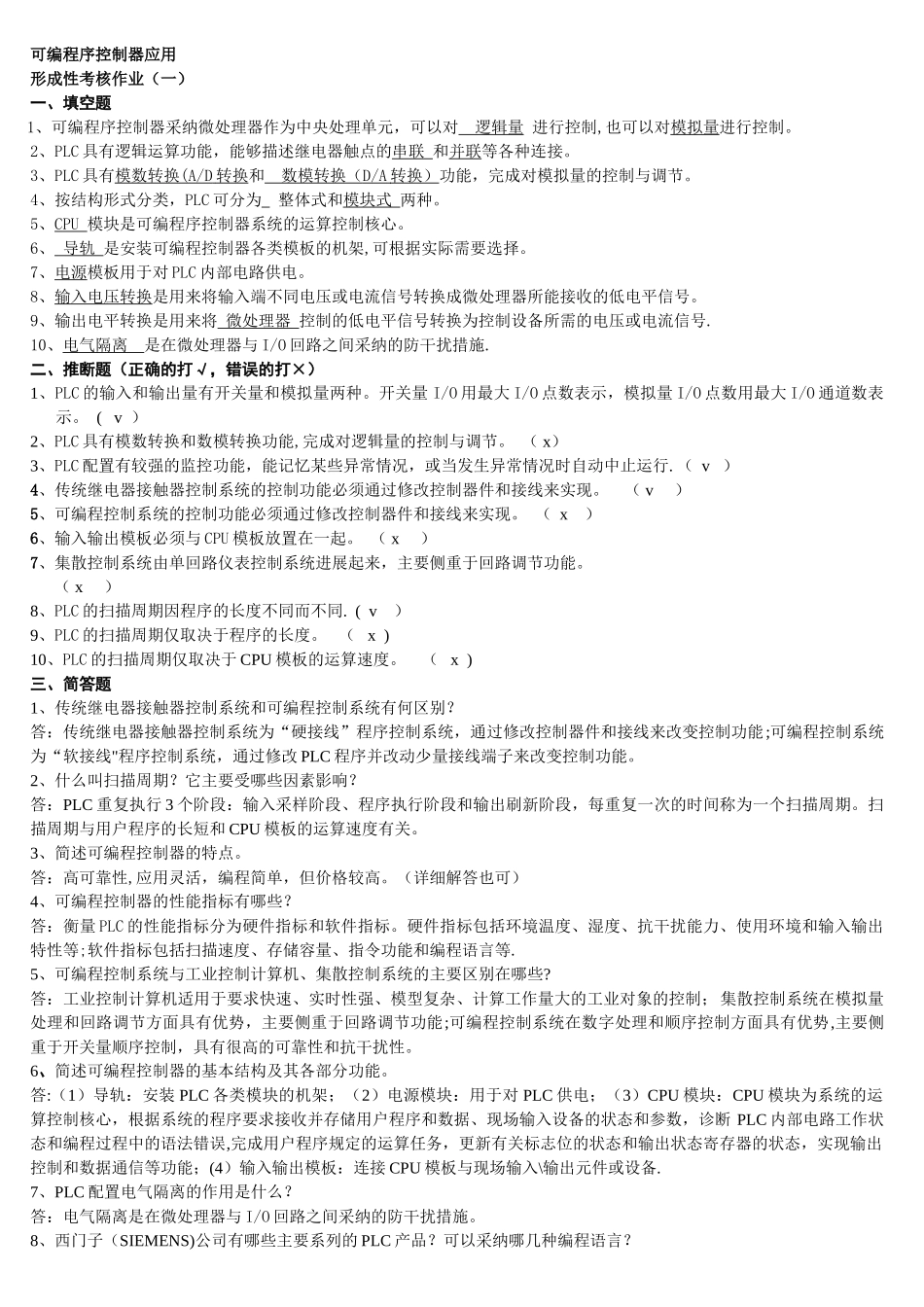

可编程序控制器应用形成性考核作业(一)一、填空题1、可编程序控制器采纳微处理器作为中央处理单元,可以对 逻辑量 进行控制,也可以对模拟量进行控制。 2、PLC 具有逻辑运算功能,能够描述继电器触点的串联 和并联等各种连接。3、PLC 具有模数转换 (A/D 转换 和 数模转换( D/A 转换) 功能,完成对模拟量的控制与调节。4、按结构形式分类,PLC 可分为 整体式和模块式 两种。5、CPU 模块是可编程序控制器系统的运算控制核心。6、 导轨 是安装可编程控制器各类模板的机架,可根据实际需要选择。 7、电源模板用于对 PLC 内部电路供电。8、输入电压转换是用来将输入端不同电压或电流信号转换成微处理器所能接收的低电平信号。9、输出电平转换是用来将 微处理器 控制的低电平信号转换为控制设备所需的电压或电流信号.10、电气隔离 是在微处理器与 I/O 回路之间采纳的防干扰措施.二、推断题(正确的打√,错误的打×)1、PLC 的输入和输出量有开关量和模拟量两种。开关量 I/O 用最大 I/O 点数表示,模拟量 I/O 点数用最大 I/O 通道数表示。 ( v ) 2、PLC 具有模数转换和数模转换功能,完成对逻辑量的控制与调节。 ( x) 3、PLC 配置有较强的监控功能,能记忆某些异常情况,或当发生异常情况时自动中止运行. ( v ) 4、传统继电器接触器控制系统的控制功能必须通过修改控制器件和接线来实现。 ( v ) 5、可编程控制系统的控制功能必须通过修改控制器件和接线来实现。 ( x ) 6、输入输出模板必须与 CPU 模板放置在一起。 ( x )7、集散控制系统由单回路仪表控制系统进展起来,主要侧重于回路调节功能。 ( x )8、PLC 的扫描周期因程序的长度不同而不同. ( v ) 9、PLC 的扫描周期仅取决于程序的长度。 ( x )10、PLC 的扫描周期仅取决于 CPU 模板的运算速度。 ( x )三、简答题1、传统继电器接触器控制系统和可编程控制系统有何区别?答:传统继电器接触器控制系统为“硬接线”程序控制系统,通过修改控制器件和接线来改变控制功能;可编程控制系统为“软接线"程序控制系统,通过修改 PLC 程序并改动少量接线端子来改变控制功能。2、什么叫扫描周期?它主要受哪些因素影响?答:PLC 重复执行 3 个阶段:输入采样阶段、程序执行阶段和输出刷新阶段,每重复一次的时间称为一个扫描周期。扫描周期与用户程序的长短和 CPU 模板的运算速度有关。3、简述可编程控...
