电气工程与自动化课程设计

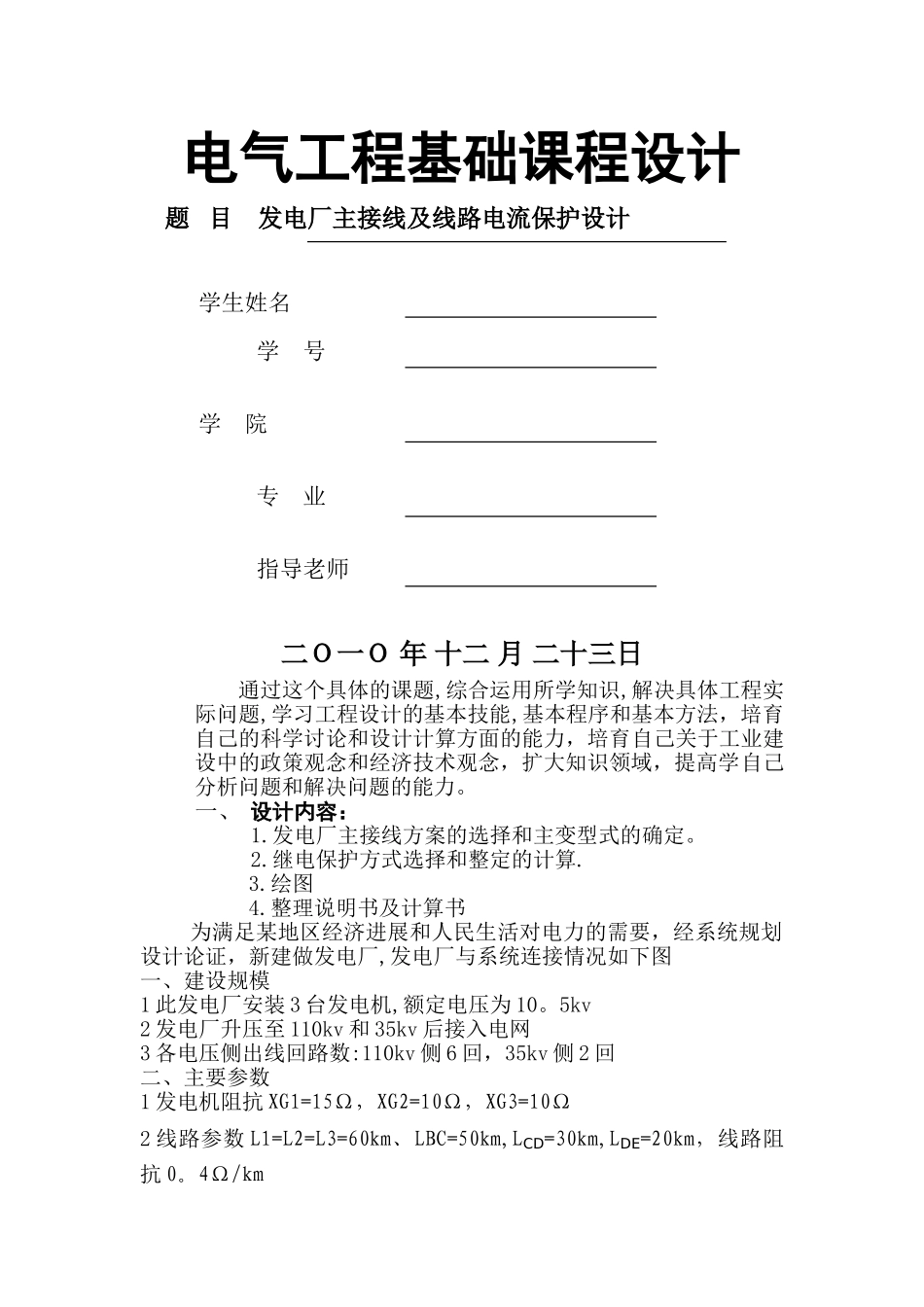

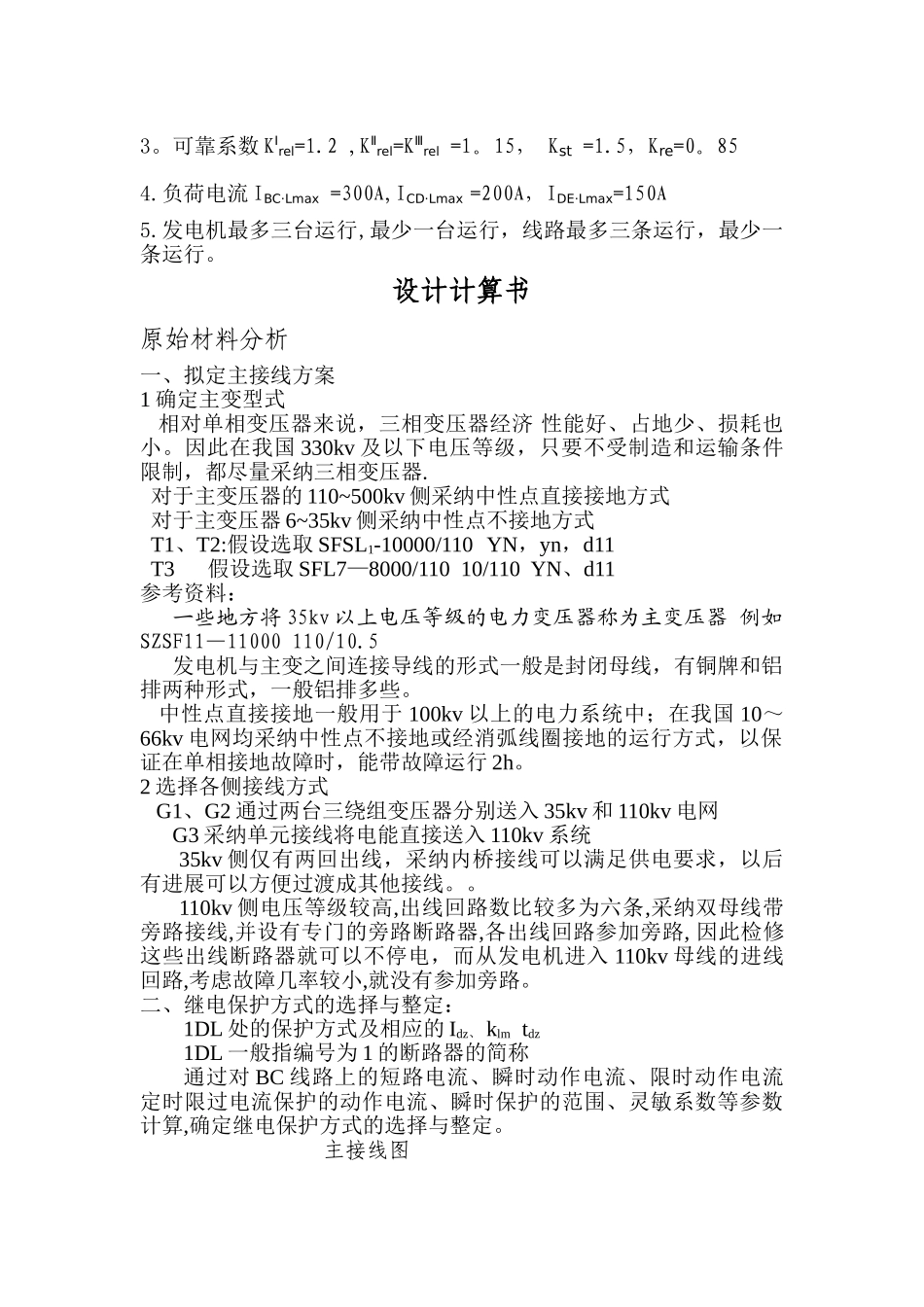

电气工程基础课程设计 题 目 发电厂主接线及线路电流保护设计 学生姓名 学 号 学 院 专 业 指导老师 二Ｏ一Ｏ 年 十二 月 二十三日通过这个具体的课题,综合运用所学知识,解决具体工程实际问题,学习工程设计的基本技能,基本程序和基本方法，培育自己的科学讨论和设计计算方面的能力，培育自己关于工业建设中的政策观念和经济技术观念，扩大知识领域，提高学自己分析问题和解决问题的能力。一、 设计内容：1.发电厂主接线方案的选择和主变型式的确定。2.继电保护方式选择和整定的计算.3.绘图4.整理说明书及计算书为满足某地区经济进展和人民生活对电力的需要，经系统规划设计论证，新建做发电厂,发电厂与系统连接情况如下图一、建设规模1 此发电厂安装 3 台发电机,额定电压为 10。5kv2 发电厂升压至 110kv 和 35kv 后接入电网3 各电压侧出线回路数:110kv 侧 6 回，35kv 侧 2 回二、主要参数1 发电机阻抗 XG1=15Ω，XG2=10Ω，XG3=10Ω2 线路参数 L1=L2=L3=60km、LBC=50km,LCD=30km,LDE=20km，线路阻抗 0。4Ω/km3。可靠系数 KⅠrel=1.2 ,KⅡrel=KⅢrel =1。15， Kst =1.5，Kre=0。854.负荷电流 IBC·Lmax =300A,ICD·Lmax =200A，IDE·Lmax=150A5.发电机最多三台运行,最少一台运行，线路最多三条运行，最少一条运行。设计计算书原始材料分析一、拟定主接线方案1 确定主变型式 相对单相变压器来说，三相变压器经济 性能好、占地少、损耗也小。因此在我国 330kv 及以下电压等级，只要不受制造和运输条件限制，都尽量采纳三相变压器.对于主变压器的 110~500kv 侧采纳中性点直接接地方式对于主变压器 6~35kv 侧采纳中性点不接地方式T1、T2:假设选取 SFSL1-10000/110 YN，yn，d11T3 假设选取 SFL7—8000/110 10/110 YN、d11参考资料：一些地方将 35kv 以上电压等级的电力变压器称为主变压器 例如SZSF11—11000 110/10.5发电机与主变之间连接导线的形式一般是封闭母线，有铜牌和铝排两种形式，一般铝排多些。 中性点直接接地一般用于 100kv 以上的电力系统中；在我国 10～66kv 电网均采纳中性点不接地或经消弧线圈接地的运行方式，以保证在单相接地故障时，能带故障运行 2h。2 选择各侧接线方式 G1、G2 通过两台三绕组变压器分别送入 35kv 和 110kv 电网 G3 采纳单元接线将电能直接送入 110kv 系统35kv 侧仅有两回出线，采纳内桥接线可以满足供电要求，以后有进展可以...
