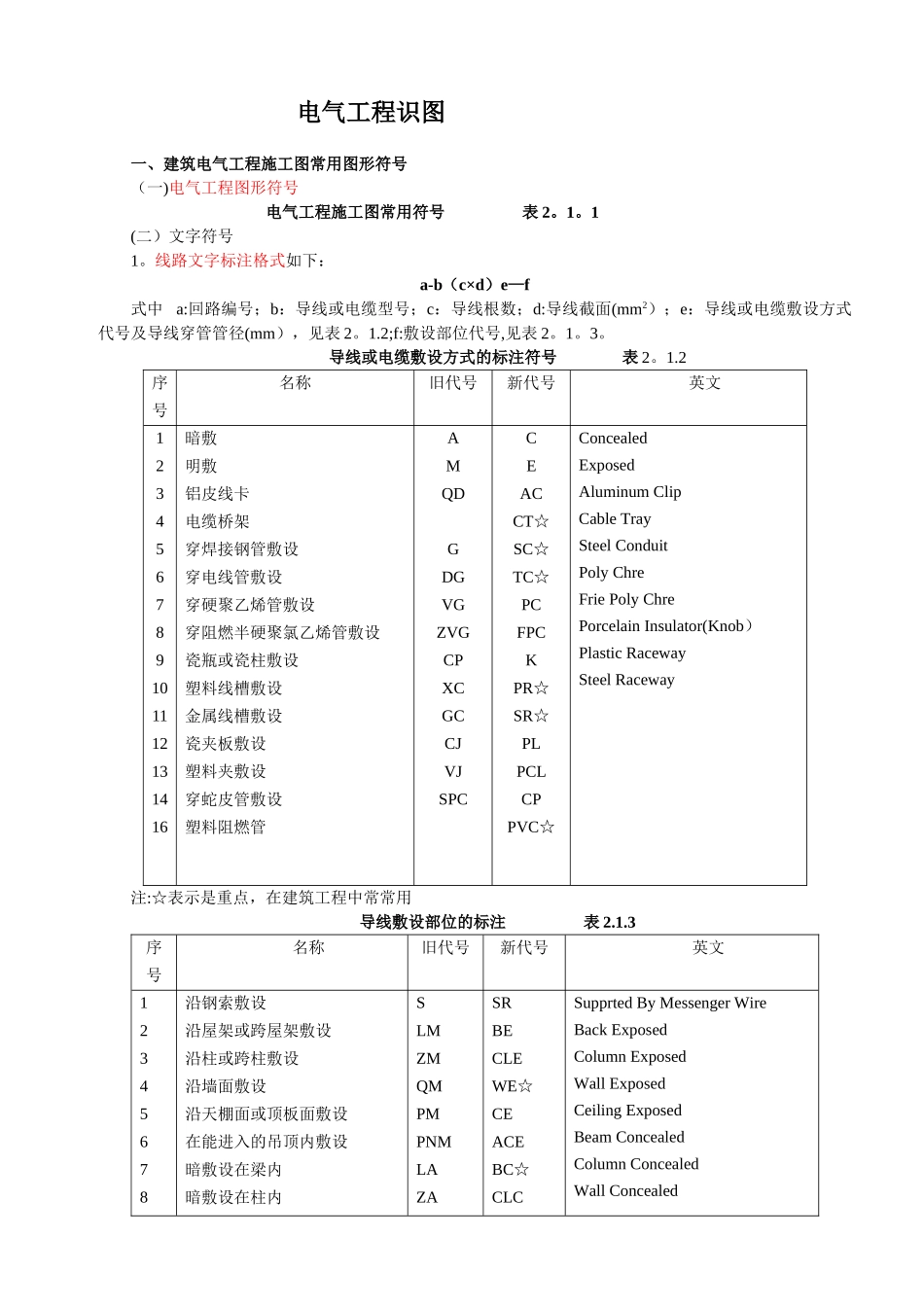

电气工程识图一、建筑电气工程施工图常用图形符号（一)电气工程图形符号电气工程施工图常用符号 表 2。1。1 (二）文字符号1。线路文字标注格式如下： a-b（c×d）e—f式中 a:回路编号；b：导线或电缆型号；c：导线根数；d:导线截面(mm2）；e：导线或电缆敷设方式代号及导线穿管管径(mm），见表 2。1.2;f:敷设部位代号,见表 2。1。3。 导线或电缆敷设方式的标注符号 表 2。1.2序号名称旧代号新代号英文123456789101112131416暗敷明敷铝皮线卡电缆桥架穿焊接钢管敷设穿电线管敷设穿硬聚乙烯管敷设穿阻燃半硬聚氯乙烯管敷设瓷瓶或瓷柱敷设塑料线槽敷设金属线槽敷设瓷夹板敷设塑料夹敷设穿蛇皮管敷设塑料阻燃管AMQDGDGVGZVGCPXCGCCJVJSPCCEACCT☆SC☆TC☆PCFPCKPR☆SR☆PLPCLCPPVC☆ConcealedExposedAluminum ClipCable TraySteel ConduitPoly ChreFrie Poly ChrePorcelain Insulator(Knob）Plastic RacewaySteel Raceway注:☆表示是重点，在建筑工程中常常用 导线敷设部位的标注 表 2.1.3序号名称旧代号新代号英文12345678沿钢索敷设沿屋架或跨屋架敷设沿柱或跨柱敷设沿墙面敷设沿天棚面或顶板面敷设在能进入的吊顶内敷设暗敷设在梁内暗敷设在柱内SLMZMQMPMPNMLAZASRBECLEWE☆CEACEBC☆CLCSupprted By Messenger WireBack ExposedColumn ExposedWall ExposedCeiling Exposed Beam ConcealedColumn ConcealedWall Concealed9101112暗敷设在墙内暗敷设在地面或地板内暗敷设在屋面或顶板内暗敷设在不能进入的吊顶内QADAPAPNAWC☆FC☆CCAC☆Floor ConcealedCeiling Concealed 2．灯具文字标注格式如下: —bf式中 a—某场所同类型照明器的套数，通常在一张平面图中各类型灯分别标注;b—灯具类型代号，可以查阅施工图册或产品样本；c—照明器内安装灯泡或灯管的个数；d—每个灯泡或灯管的功率(W）；e—照明器底部距本层楼面的安装高度（m);f—安装方式代号，灯具安装方式主要有下面几种形式，见表 2.1。4。 灯具安装方式的标注文字符号 表 2.1.4序号名称旧代号新代号英文12345678910111213141516线吊式自在器线吊式固定线吊式防水线吊式吊线器式链吊式管吊式壁装式吸顶式或直附式嵌入式（嵌入不可进人的顶棚）顶棚内安装(嵌入可进人顶棚）墙壁内安装台上安装支架上安装柱上安装座装XXX1X2X3LGBDRDRBRTJZZHCP☆CPCP1CP2CP3Ch☆PW☆S☆R☆CR☆WRTSPCLHMWire(cord） PendantWire（cord） PendantChain PendandPip...
