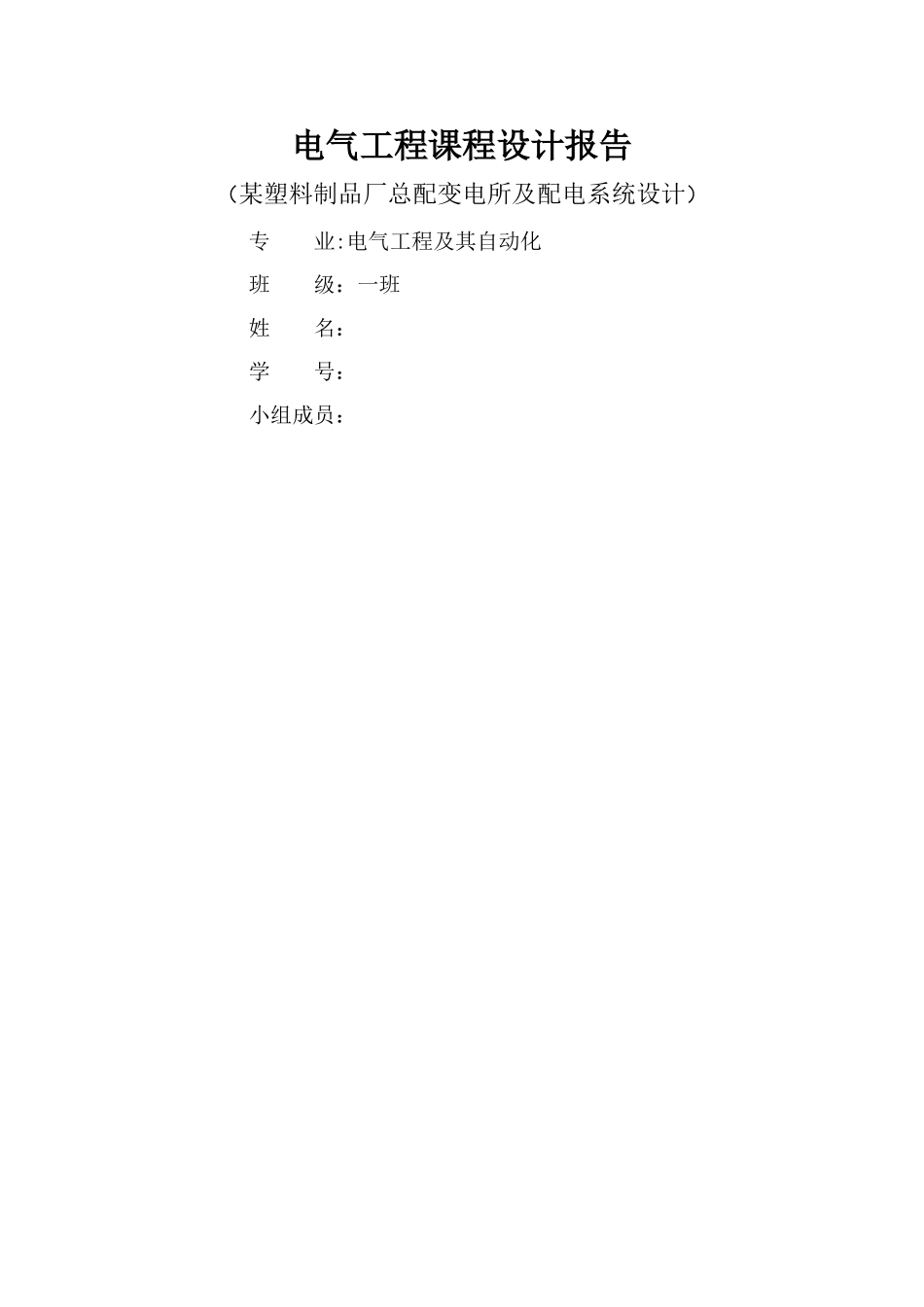

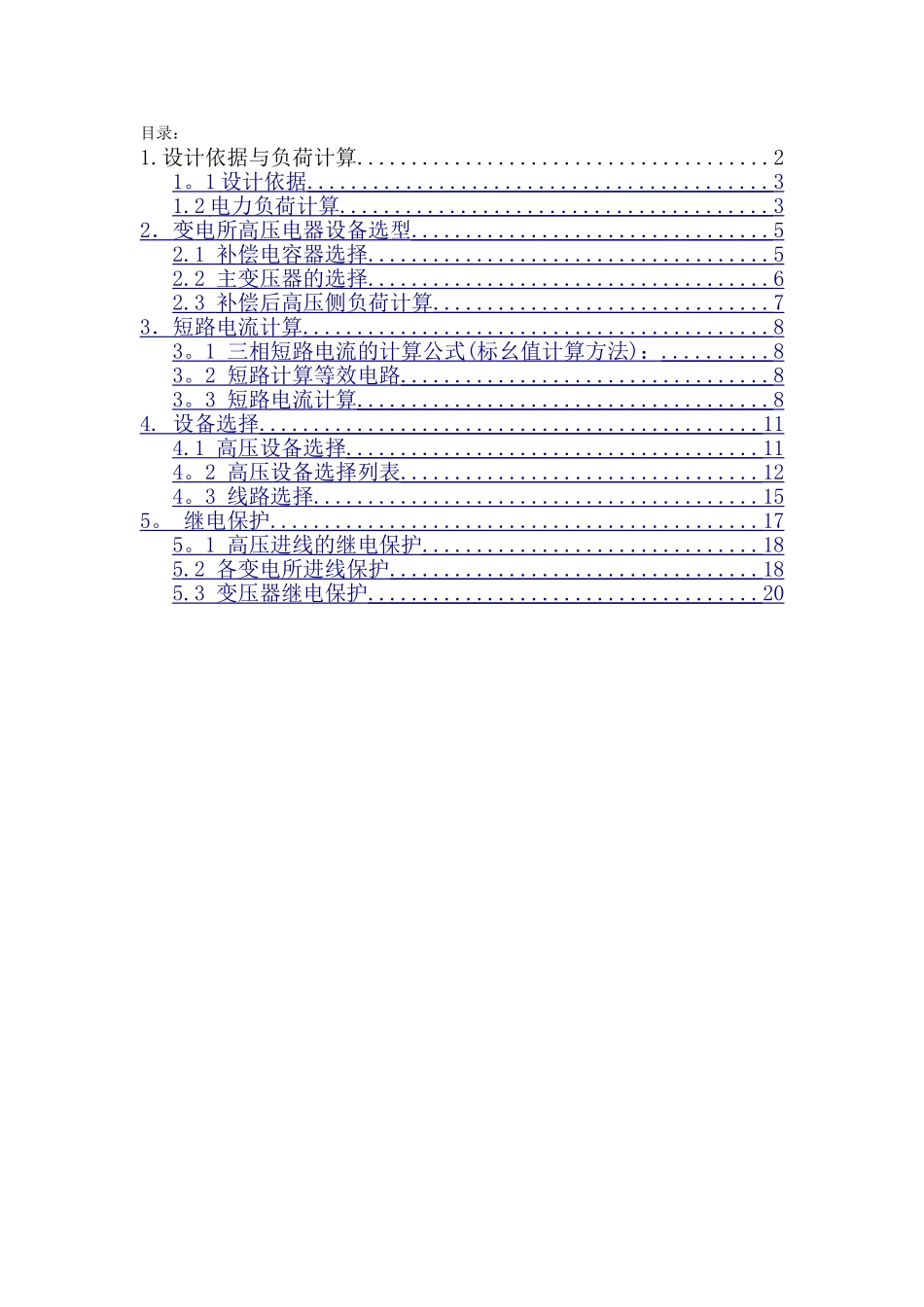

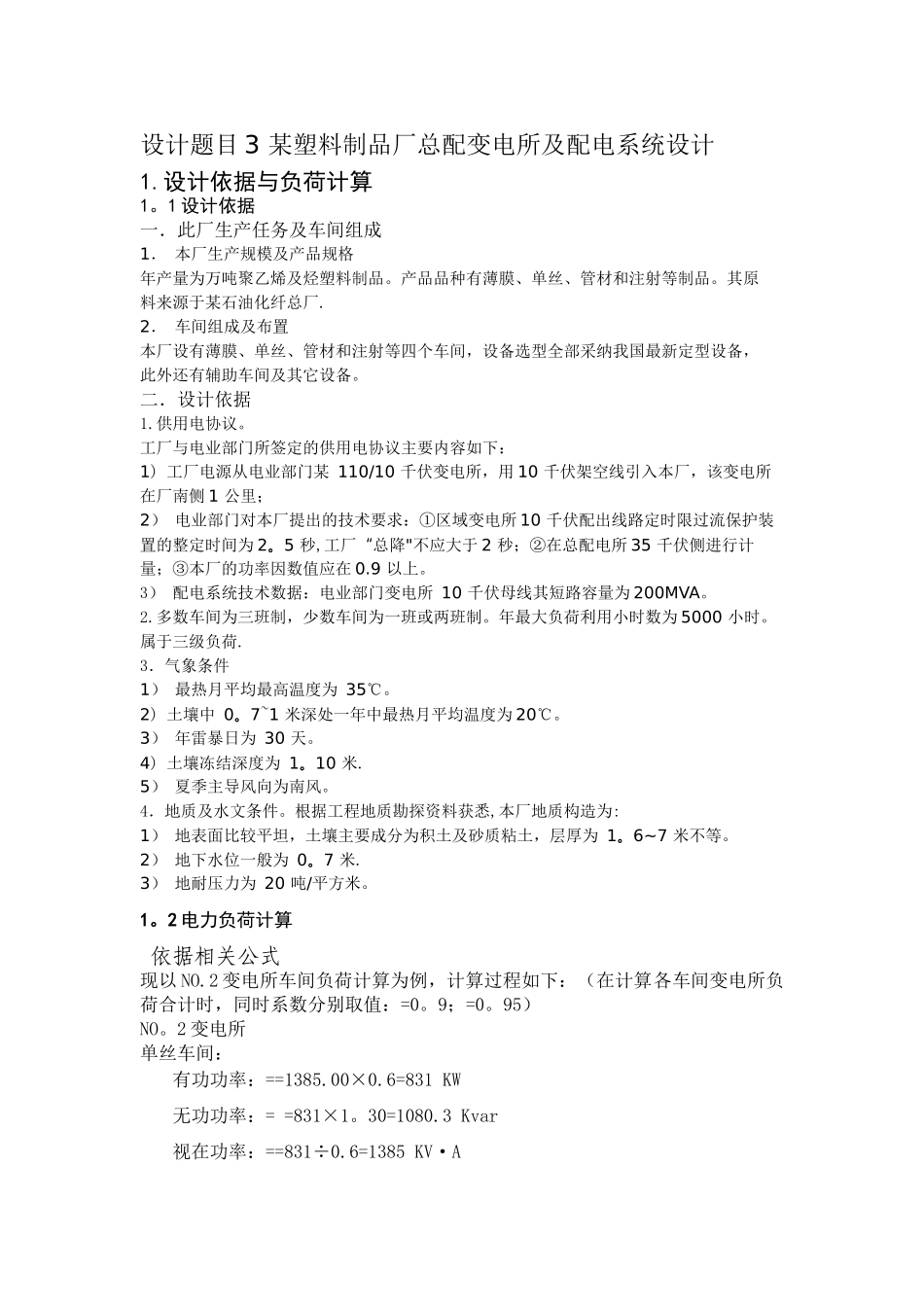

电气工程课程设计报告（某塑料制品厂总配变电所及配电系统设计） 专 业:电气工程及其自动化 班 级：一班 姓 名： 学 号： 小组成员：目录：1.设计依据与负荷计算......................................21 。 1 设计依据 .......................................... 3 1.2 电力负荷计算 ....................................... 3 2 ．变电所高压电器设备选型 ................................. 5 2.1 补偿电容器选择 ..................................... 5 2.2 主变压器的选择 ..................................... 6 2.3 补偿后高压侧负荷计算 ............................... 7 3 ．短路电流计算 ........................................... 8 3 。 1 三相短路电流的计算公式 ( 标幺值计算方法 ) ： .......... 8 3 。 2 短路计算等效电路 .................................. 8 3 。 3 短路电流计算 ...................................... 8 4. 设备选择 .............................................. 11 4.1 高压设备选择 ...................................... 11 4 。 2 高压设备选择列表 ................................. 12 4 。 3 线路选择 ......................................... 15 5 。 继电保护 ............................................. 17 5 。 1 高压进线的继电保护 ............................... 18 5.2 各变电所进线保护 .................................. 18 5.3 变压器继电保护 .................................... 20 设计题目 3 某塑料制品厂总配变电所及配电系统设计1.设计依据与负荷计算1。1 设计依据一．此厂生产任务及车间组成1． 本厂生产规模及产品规格年产量为万吨聚乙烯及烃塑料制品。产品品种有薄膜、单丝、管材和注射等制品。其原料来源于某石油化纤总厂.2． 车间组成及布置本厂设有薄膜、单丝、管材和注射等四个车间，设备选型全部采纳我国最新定型设备，此外还有辅助车间及其它设备。二．设计依据1.供用电协议。工厂与电业部门所签定的供用电协议主要内容如下：1) 工厂电源从电业部门某 110/10 千伏变电所，用 10 千伏架空线引入本厂，该变电所在厂南侧 1 公里；2） 电业部门对本厂提出的技术要求：①区域变电所 10 千伏配出线路定时限过流保护装...
