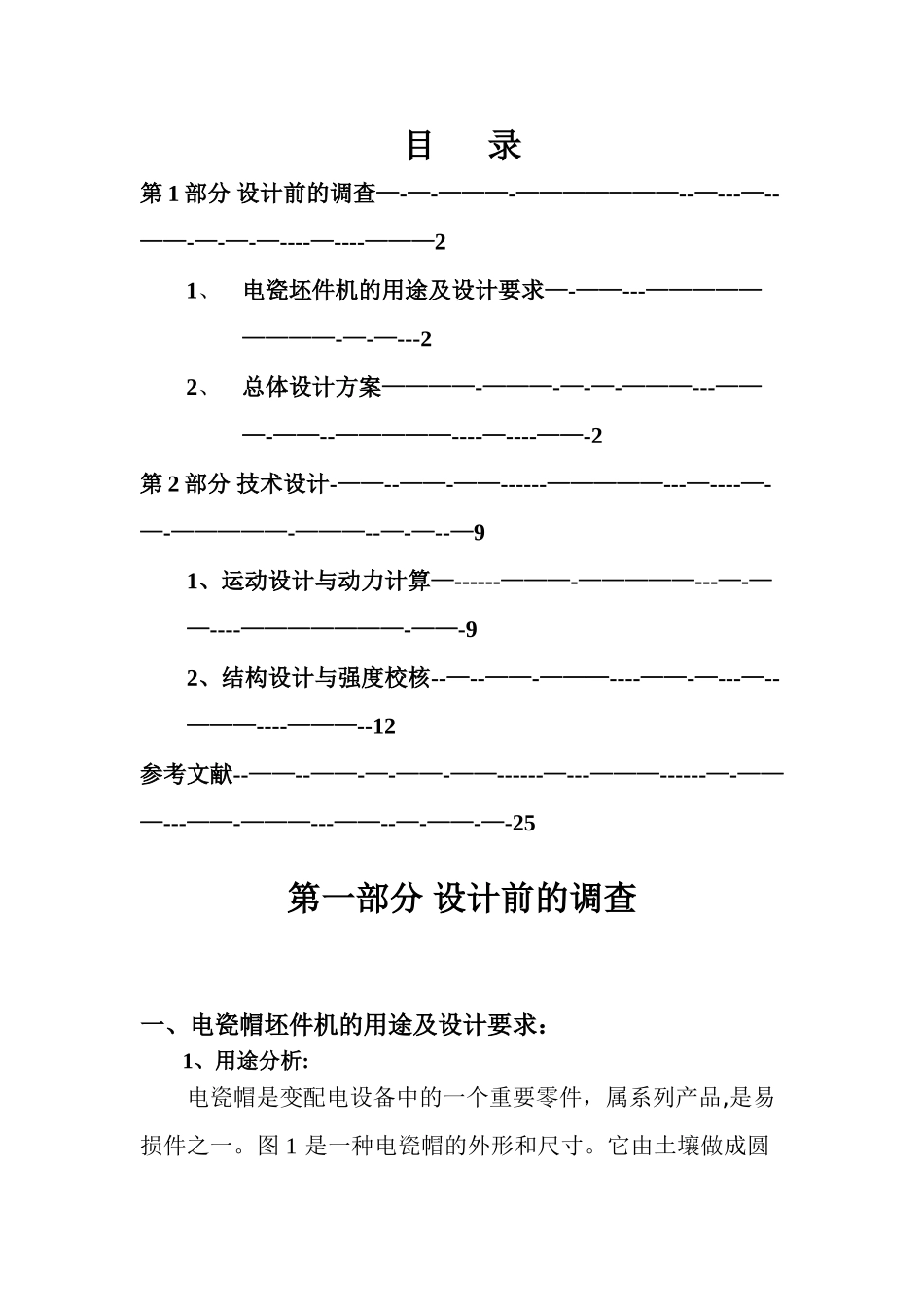

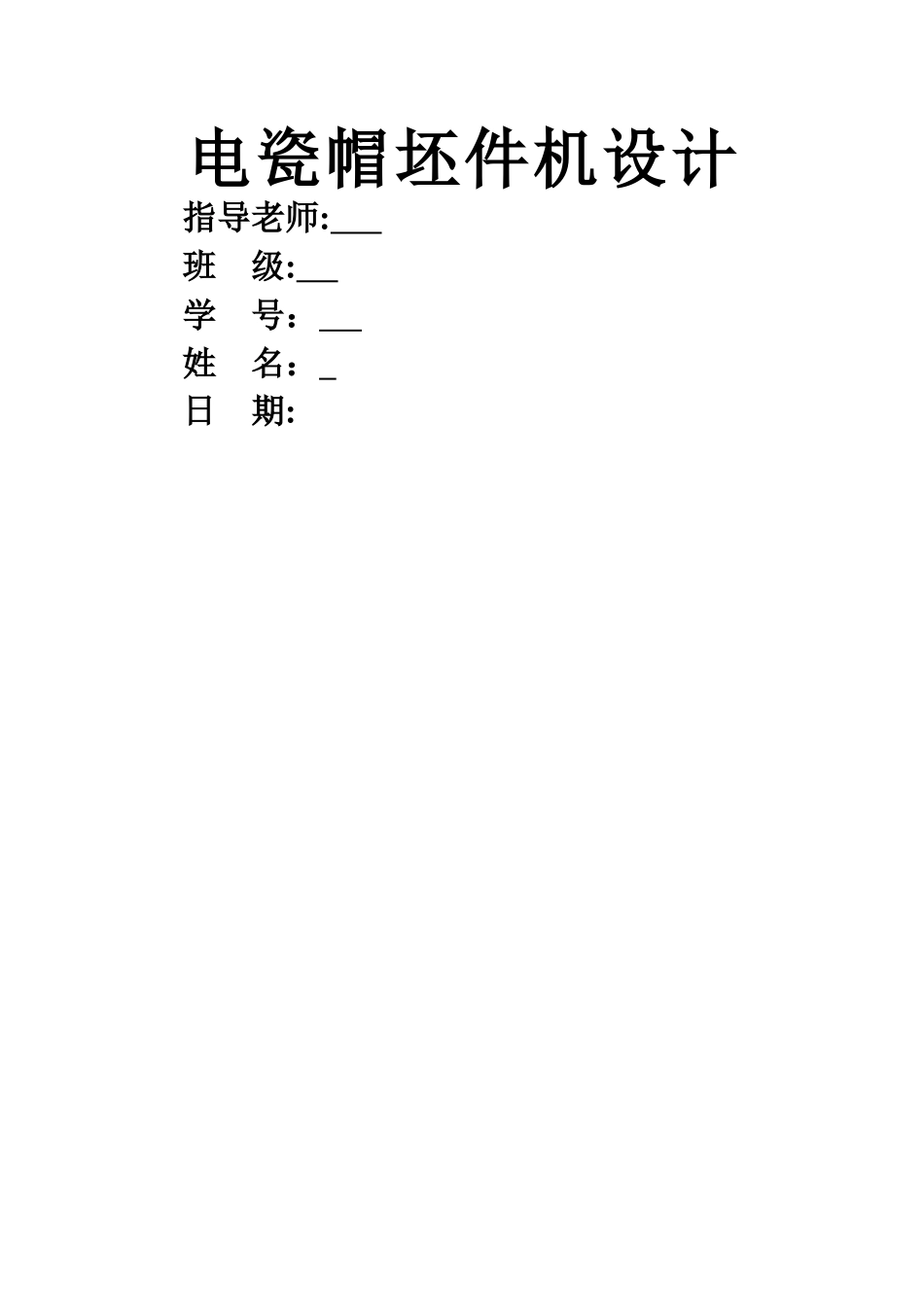

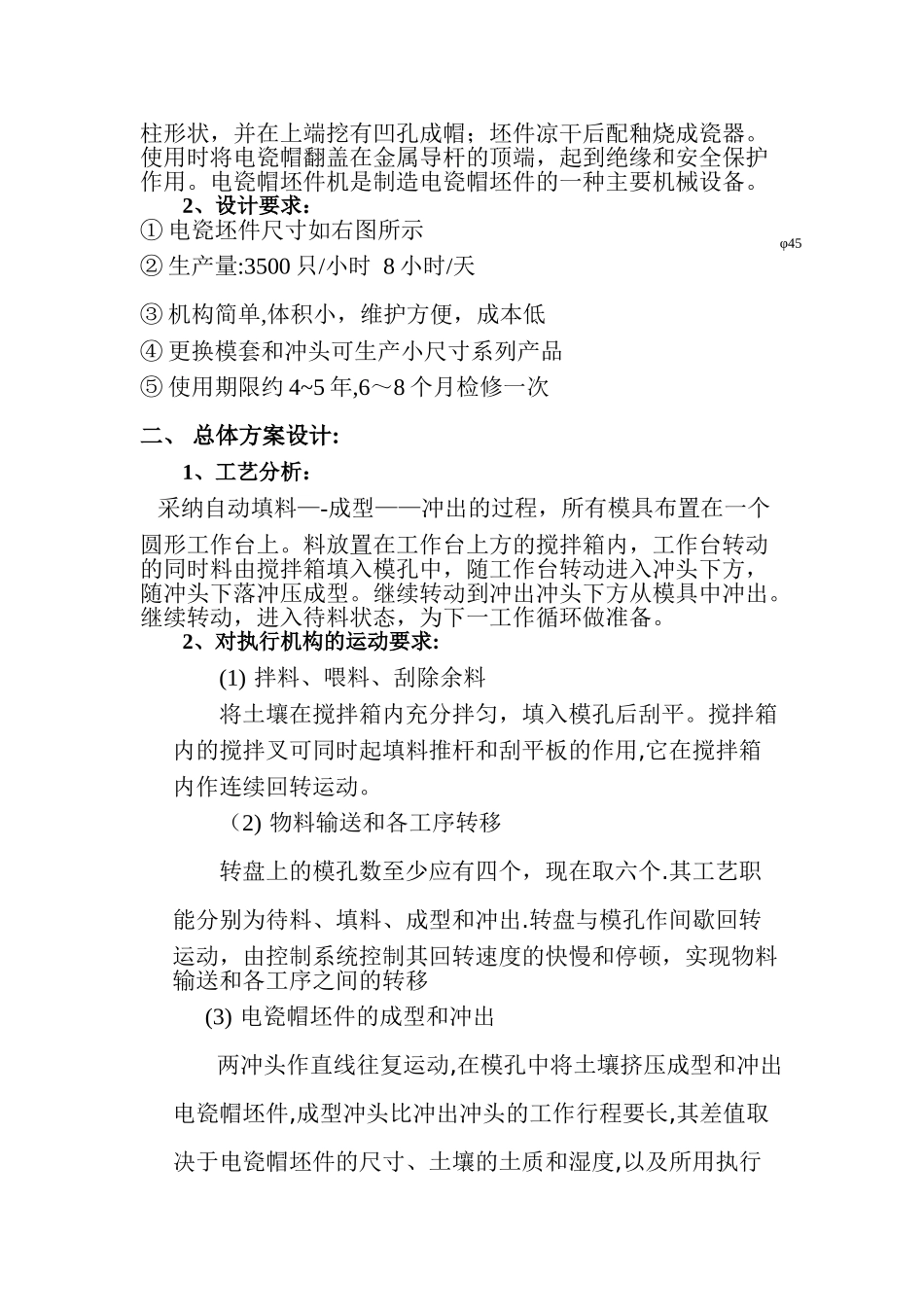

电瓷帽坯件机设计 指导老师: 班 级: 学 号： 姓 名： 日 期:目 录第 1 部分 设计前的调查—-—-———-———————--—---—--——-—-—-—----—----———21、电瓷坯件机的用途及设计要求—-——---—————————-—-—---22、总体设计方案————-———-—-—-———---———-——--—————----—----——-2第 2 部分 技术设计-——--——-——------—————---—----—-—-—————-———--—-—--—91、运动设计与动力计算—------———-—————---—-——----———————-——-92、结构设计与强度校核--—--——-———----——-—---—--———----———--12参考文献--——--——-—-——-——------—---———------—-———---——-———---——--—-——-—-25第一部分 设计前的调查一、电瓷帽坯件机的用途及设计要求：1、用途分析:电瓷帽是变配电设备中的一个重要零件，属系列产品,是易损件之一。图 1 是一种电瓷帽的外形和尺寸。它由土壤做成圆柱形状，并在上端挖有凹孔成帽；坯件凉干后配釉烧成瓷器。使用时将电瓷帽翻盖在金属导杆的顶端，起到绝缘和安全保护作用。电瓷帽坯件机是制造电瓷帽坯件的一种主要机械设备。2、设计要求：① 电瓷坯件尺寸如右图所示② 生产量:3500 只/小时 8 小时/天③ 机构简单,体积小，维护方便，成本低④ 更换模套和冲头可生产小尺寸系列产品⑤ 使用期限约 4~5 年,6～8 个月检修一次二、 总体方案设计:1、工艺分析： 采纳自动填料—-成型——冲出的过程，所有模具布置在一个圆形工作台上。料放置在工作台上方的搅拌箱内，工作台转动的同时料由搅拌箱填入模孔中，随工作台转动进入冲头下方，随冲头下落冲压成型。继续转动到冲出冲头下方从模具中冲出。继续转动，进入待料状态，为下一工作循环做准备。2、对执行机构的运动要求:(1) 拌料、喂料、刮除余料将土壤在搅拌箱内充分拌匀，填入模孔后刮平。搅拌箱内的搅拌叉可同时起填料推杆和刮平板的作用,它在搅拌箱内作连续回转运动。（2) 物料输送和各工序转移转盘上的模孔数至少应有四个，现在取六个.其工艺职能分别为待料、填料、成型和冲出.转盘与模孔作间歇回转运动，由控制系统控制其回转速度的快慢和停顿，实现物料输送和各工序之间的转移(3) 电瓷帽坯件的成型和冲出两冲头作直线往复运动,在模孔中将土壤挤压成型和冲出电瓷帽坯件,成型冲头比冲出冲头的工作行程要长,其差值取决于电...
