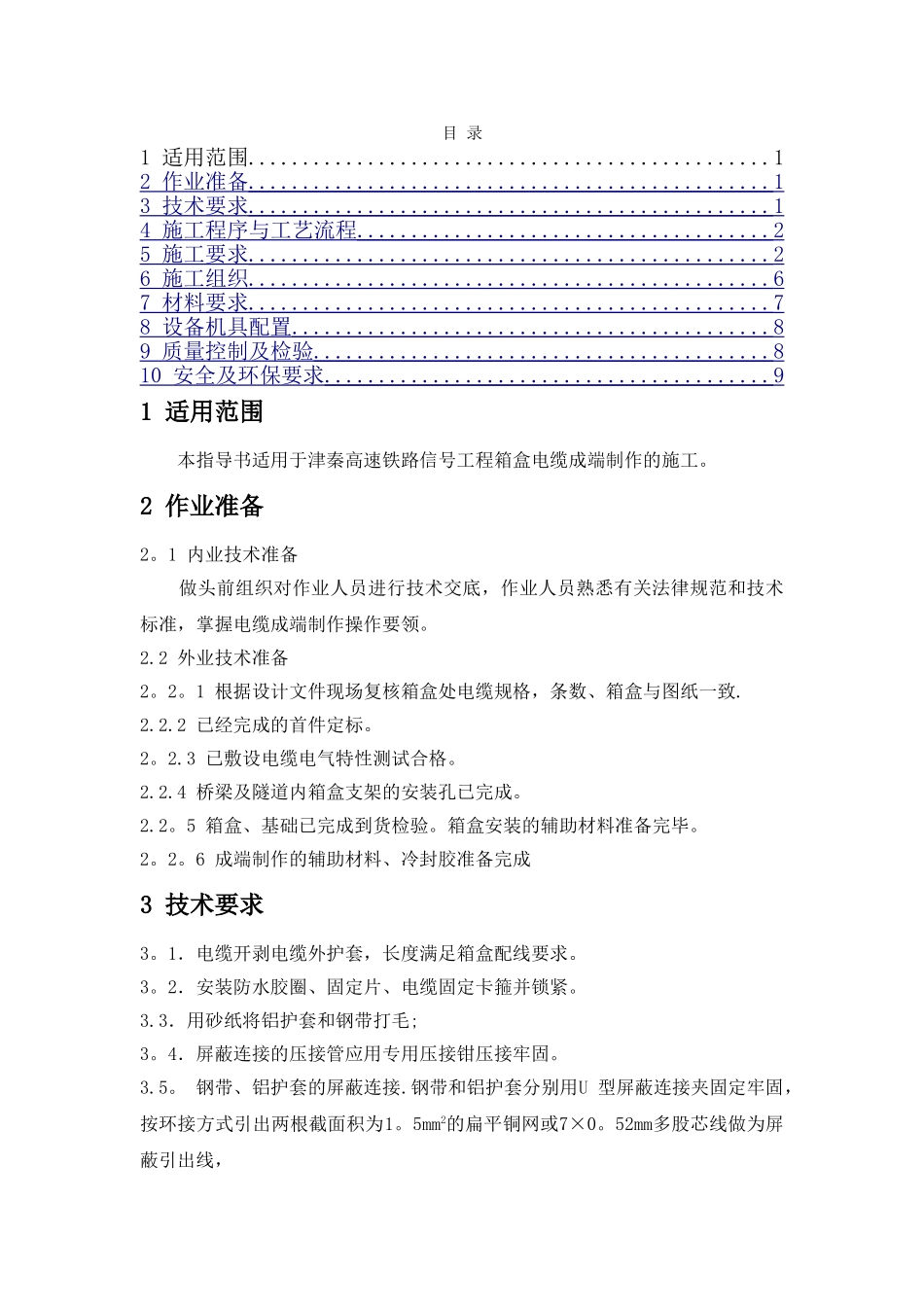

电缆成端制作作业指导书

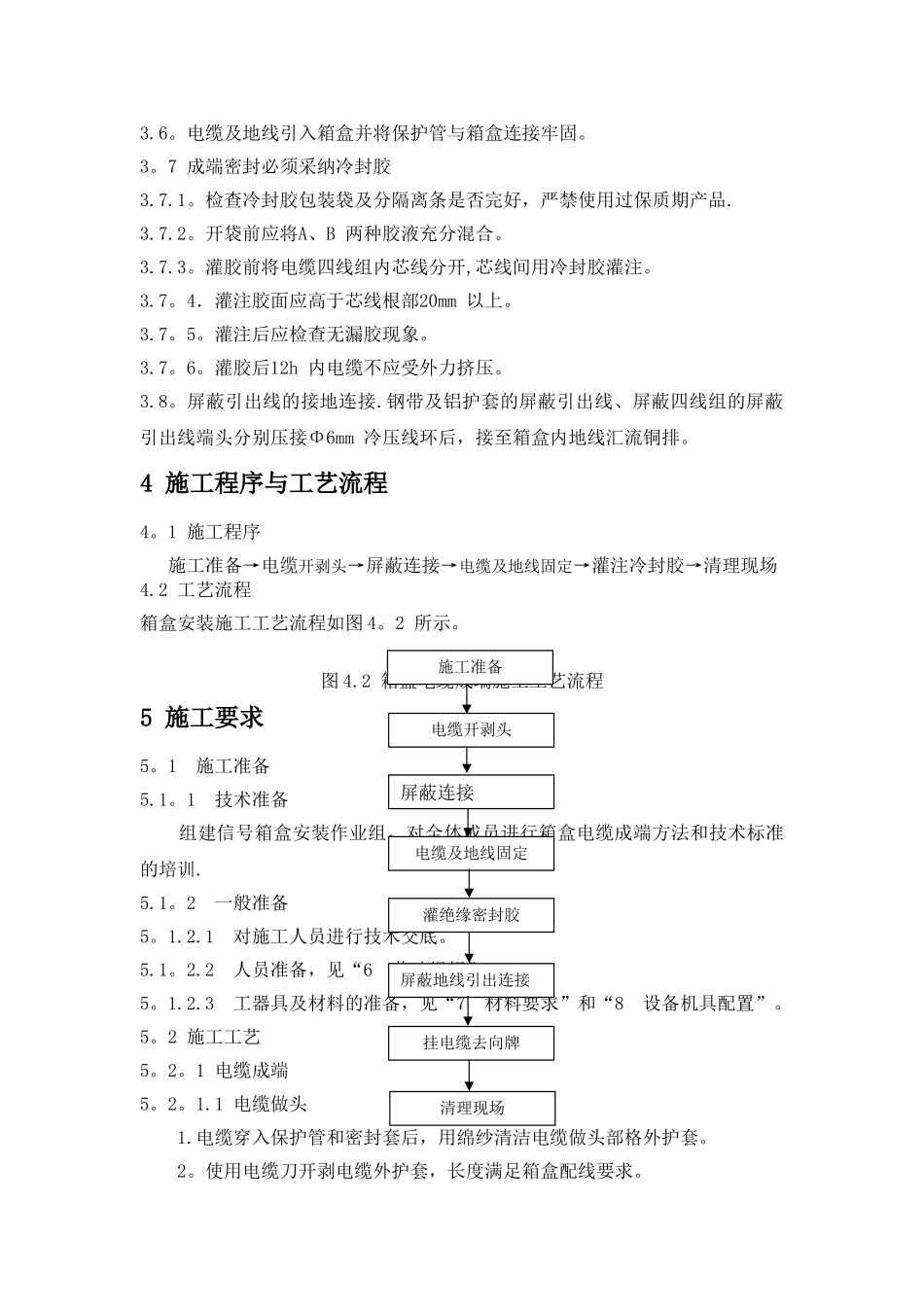

目 录1 适用范围................................................12 作业准备 ................................................ 1 3 技术要求 ................................................ 1 4 施工程序与工艺流程 ...................................... 2 5 施工要求 ................................................ 2 6 施工组织 ................................................ 6 7 材料要求 ................................................ 7 8 设备机具配置 ............................................ 8 9 质量控制及检验 .......................................... 8 10 安全及环保要求 ......................................... 9 1 适用范围 本指导书适用于津秦高速铁路信号工程箱盒电缆成端制作的施工。2 作业准备2。1 内业技术准备 做头前组织对作业人员进行技术交底，作业人员熟悉有关法律规范和技术标准，掌握电缆成端制作操作要领。2.2 外业技术准备2。2。1 根据设计文件现场复核箱盒处电缆规格，条数、箱盒与图纸一致.2.2.2 已经完成的首件定标。2。2.3 已敷设电缆电气特性测试合格。2.2.4 桥梁及隧道内箱盒支架的安装孔已完成。2.2。5 箱盒、基础已完成到货检验。箱盒安装的辅助材料准备完毕。2。2。6 成端制作的辅助材料、冷封胶准备完成3 技术要求3。1．电缆开剥电缆外护套，长度满足箱盒配线要求。3。2．安装防水胶圈、固定片、电缆固定卡箍并锁紧。3.3．用砂纸将铝护套和钢带打毛;3。4．屏蔽连接的压接管应用专用压接钳压接牢固。3.5。 钢带、铝护套的屏蔽连接.钢带和铝护套分别用U 型屏蔽连接夹固定牢固，按环接方式引出两根截面积为1。5mm2的扁平铜网或7×0。52mm多股芯线做为屏蔽引出线，3.6。电缆及地线引入箱盒并将保护管与箱盒连接牢固。3。7 成端密封必须采纳冷封胶3.7.1。检查冷封胶包装袋及分隔离条是否完好，严禁使用过保质期产品.3.7.2。开袋前应将A、B 两种胶液充分混合。3.7.3。灌胶前将电缆四线组内芯线分开,芯线间用冷封胶灌注。3.7。4．灌注胶面应高于芯线根部20mm 以上。3.7。5。灌注后应检查无漏胶现象。3.7。6。灌胶后12h 内电缆不应受外力挤压。3.8。屏蔽引出线的接地连接.钢带及铝护套的屏蔽引出线、屏蔽四线组的屏蔽引出线端头分别压接Φ6mm 冷压线环后，接至箱盒内地线汇流铜排。4 施工程序与工艺流程4。1 ...
