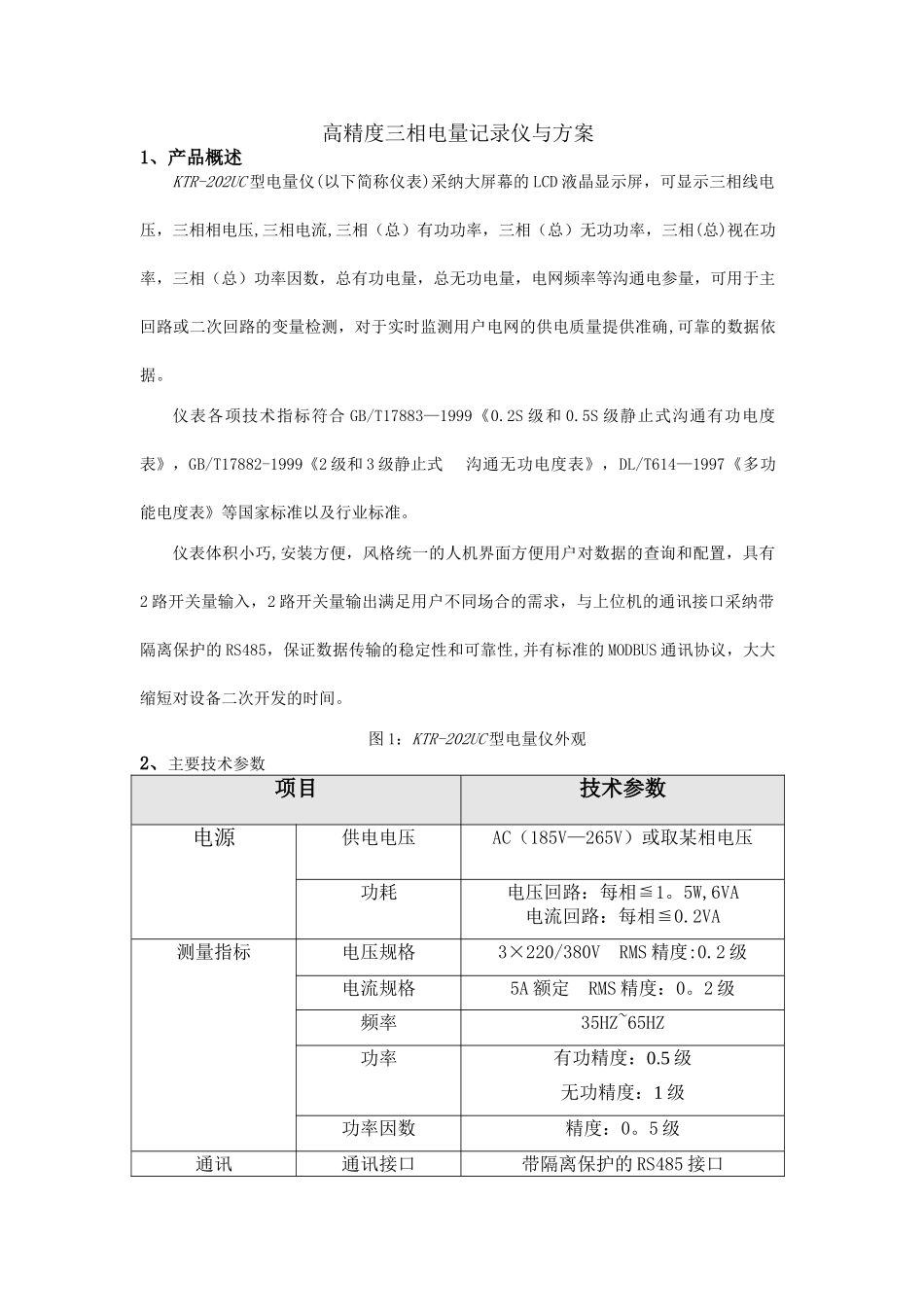

高精度三相电量记录仪与方案1、产品概述KTR-202UC 型电量仪(以下简称仪表)采纳大屏幕的 LCD 液晶显示屏,可显示三相线电压,三相相电压,三相电流,三相(总)有功功率,三相(总)无功功率,三相(总)视在功率,三相(总)功率因数,总有功电量,总无功电量,电网频率等沟通电参量,可用于主回路或二次回路的变量检测,对于实时监测用户电网的供电质量提供准确,可靠的数据依据。仪表各项技术指标符合 GB/T17883—1999《0.2S 级和 0.5S 级静止式沟通有功电度表》,GB/T17882-1999《2 级和 3 级静止式沟通无功电度表》,DL/T614—1997《多功能电度表》等国家标准以及行业标准。仪表体积小巧,安装方便,风格统一的人机界面方便用户对数据的查询和配置,具有2 路开关量输入,2 路开关量输出满足用户不同场合的需求,与上位机的通讯接口采纳带隔离保护的 RS485,保证数据传输的稳定性和可靠性,并有标准的 MODBUS 通讯协议,大大缩短对设备二次开发的时间。图 1:KTR-202UC 型电量仪外观2、主要技术参数项目技术参数电源供电电压AC(185V—265V)或取某相电压功耗电压回路:每相≦1。5W,6VA电流回路:每相≦0.2VA测量指标电压规格3×220/380V RMS 精度:0.2 级电流规格5A 额定 RMS 精度:0。2 级频率35HZ~65HZ功率有功精度:0.5 级无功精度:1 级功率因数精度:0。5 级通讯通讯接口带隔离保护的 RS485 接口通讯规约MODBUS—RTU通讯速率可设置 BPS1200~19200显示LCD 液晶字符显示过载能力2 倍额定电流: 连续工作10 倍额定电流: 20S20 倍额定电流: 1S启动符合 GB/T17883-1999 及 GB/T17882—1999 要求潜动电压回路加额定电压的 115%,电流线路无电流,仪表测试输出不产生多于一个脉冲工作温度范围-40℃-80℃相对湿度≦90%(无凝露)表 1:KTR-202UC 型电量仪技术参数方案一、综述随着电力事业的快速进展, 目前对于骨干输变电线路上的超高压变电站(500KV,220KV,及绝大部分 110KV 变电站)大多已经建立起光纤传输连接,并在生产管理上建立了 SCADA 系统, 可以进行中心调度、地区调度的多级监控、调度管理。但是对于数量快速增加的农网的变电站、开闭所,由于数量大、分布范围广而大多尚未纳入电力 SCADA 系统中, 随着针对这类无人值守站的管理监控要求的不断提高,以及对供电质量提高的需要,势必要将这类数量较大的配电网变电站、开闭所纳入统一的监控管理。 推出的“A 电力监控系统”解决方案...
