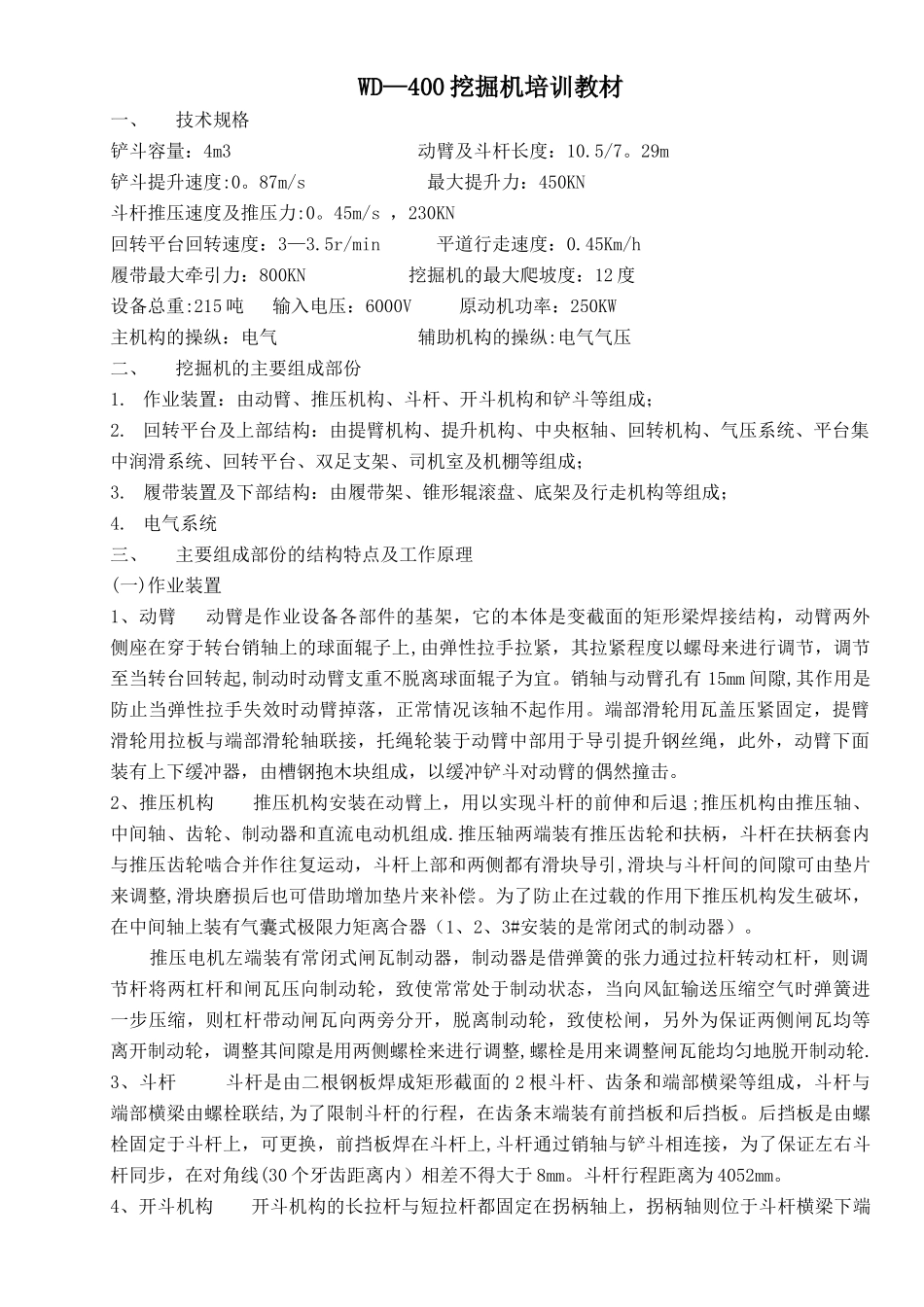

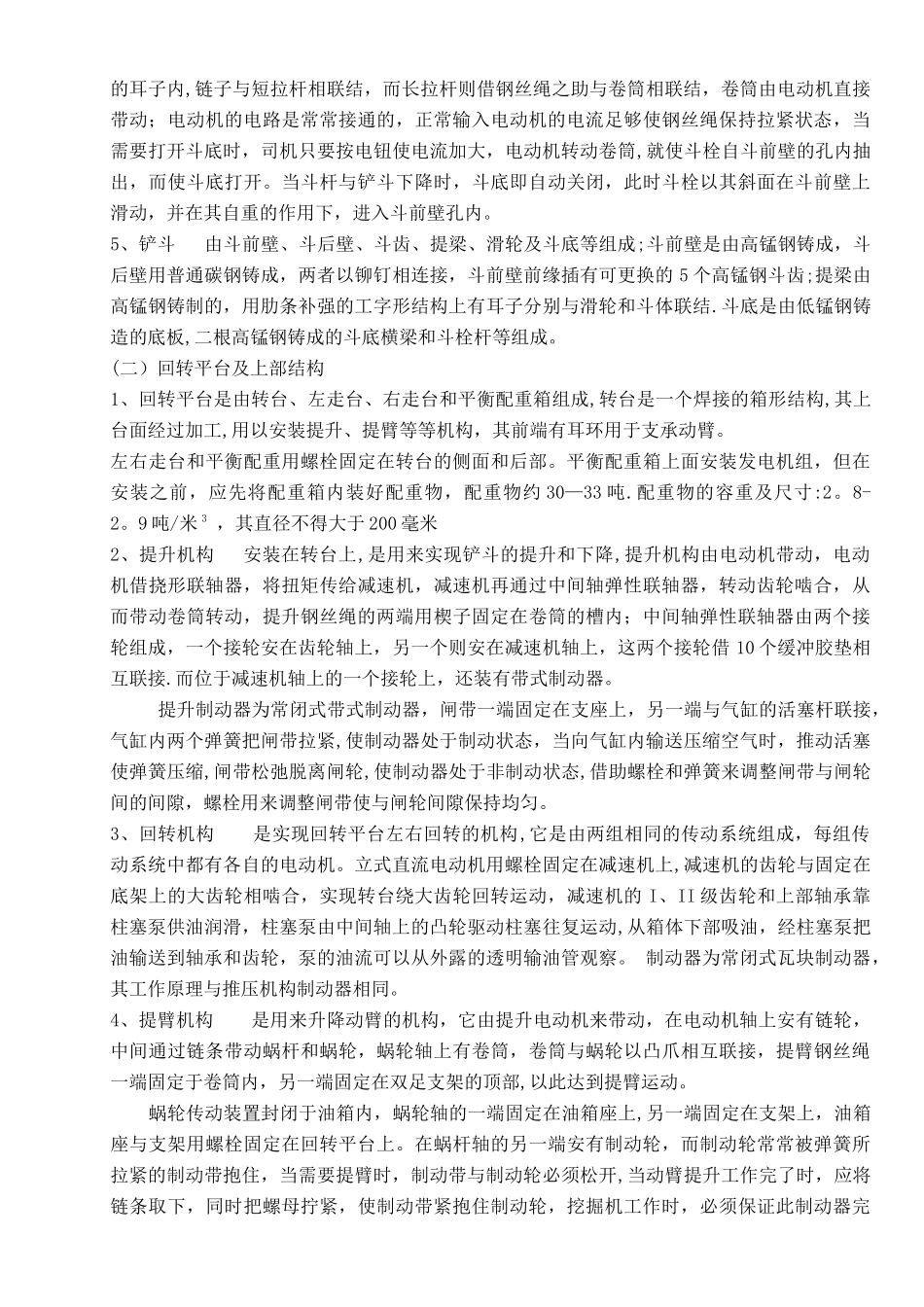

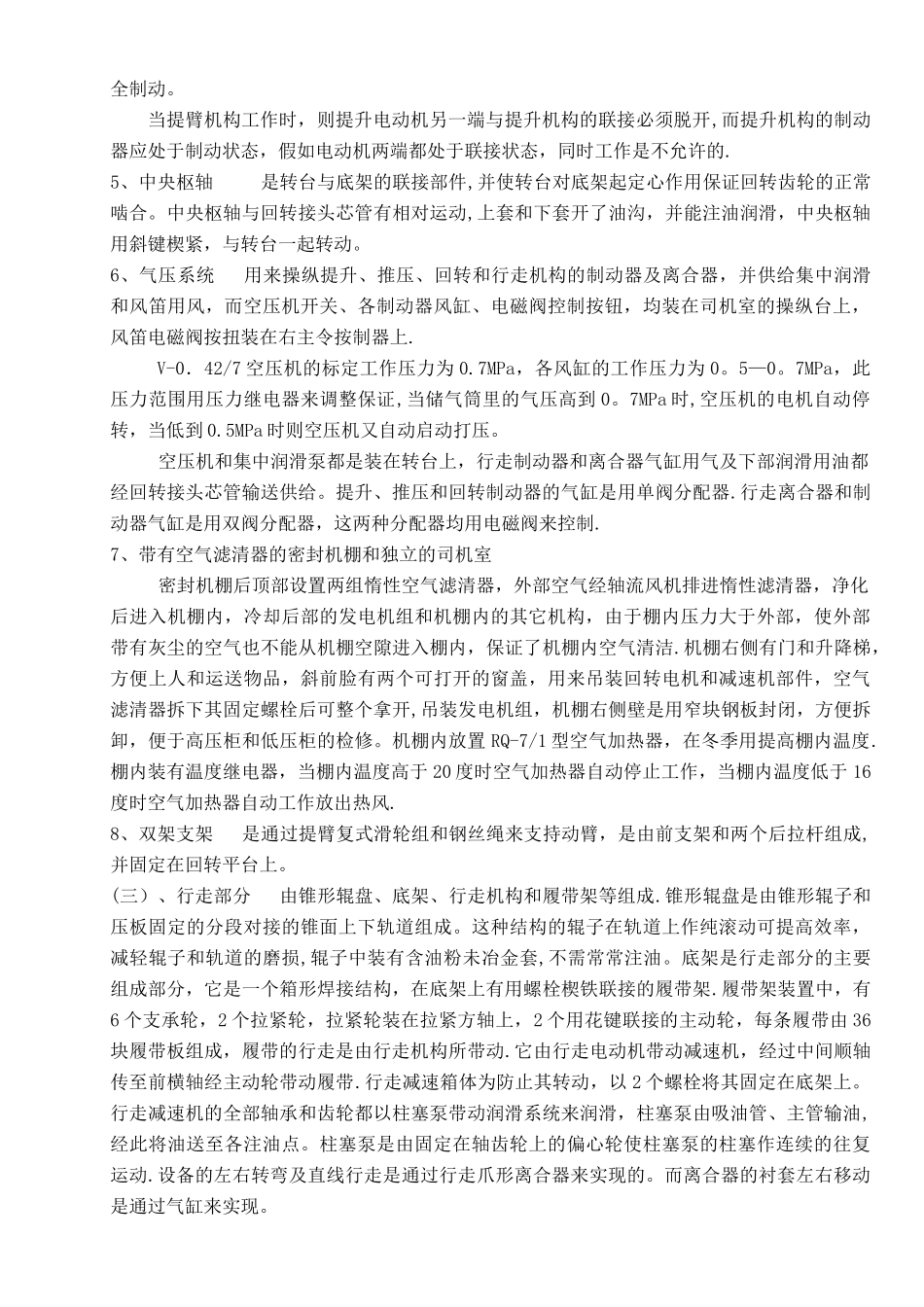

WD—400 挖掘机培训教材一、技术规格铲斗容量：4m3 动臂及斗杆长度：10.5/7。29m铲斗提升速度:0。87m/s 最大提升力：450KN 斗杆推压速度及推压力:0。45m/s ，230KN回转平台回转速度：3—3.5r/min 平道行走速度：0.45Km/h履带最大牵引力：800KN 挖掘机的最大爬坡度：12 度设备总重:215 吨 输入电压：6000V 原动机功率：250KW主机构的操纵：电气 辅助机构的操纵:电气气压二、挖掘机的主要组成部份1. 作业装置：由动臂、推压机构、斗杆、开斗机构和铲斗等组成；2. 回转平台及上部结构：由提臂机构、提升机构、中央枢轴、回转机构、气压系统、平台集中润滑系统、回转平台、双足支架、司机室及机棚等组成；3. 履带装置及下部结构：由履带架、锥形辊滚盘、底架及行走机构等组成；4. 电气系统三、主要组成部份的结构特点及工作原理(一)作业装置1、动臂 动臂是作业设备各部件的基架，它的本体是变截面的矩形梁焊接结构，动臂两外侧座在穿于转台销轴上的球面辊子上,由弹性拉手拉紧，其拉紧程度以螺母来进行调节，调节至当转台回转起,制动时动臂支重不脱离球面辊子为宜。销轴与动臂孔有 15mm 间隙,其作用是防止当弹性拉手失效时动臂掉落，正常情况该轴不起作用。端部滑轮用瓦盖压紧固定，提臂滑轮用拉板与端部滑轮轴联接，托绳轮装于动臂中部用于导引提升钢丝绳，此外，动臂下面装有上下缓冲器，由槽钢抱木块组成，以缓冲铲斗对动臂的偶然撞击。2、推压机构 推压机构安装在动臂上，用以实现斗杆的前伸和后退 ;推压机构由推压轴、中间轴、齿轮、制动器和直流电动机组成.推压轴两端装有推压齿轮和扶柄，斗杆在扶柄套内与推压齿轮啮合并作往复运动，斗杆上部和两侧都有滑块导引,滑块与斗杆间的间隙可由垫片来调整,滑块磨损后也可借助增加垫片来补偿。为了防止在过载的作用下推压机构发生破坏，在中间轴上装有气囊式极限力矩离合器（1、2、3#安装的是常闭式的制动器）。 推压电机左端装有常闭式闸瓦制动器，制动器是借弹簧的张力通过拉杆转动杠杆，则调节杆将两杠杆和闸瓦压向制动轮，致使常常处于制动状态，当向风缸输送压缩空气时弹簧进一步压缩，则杠杆带动闸瓦向两旁分开，脱离制动轮，致使松闸，另外为保证两侧闸瓦均等离开制动轮，调整其间隙是用两侧螺栓来进行调整,螺栓是用来调整闸瓦能均匀地脱开制动轮.3、斗杆 斗杆是由二根钢板焊成矩形截面的 2 根斗杆、齿条和端部横梁等组成，斗杆与端部横梁由螺栓联结,为了限制斗杆的行程...
