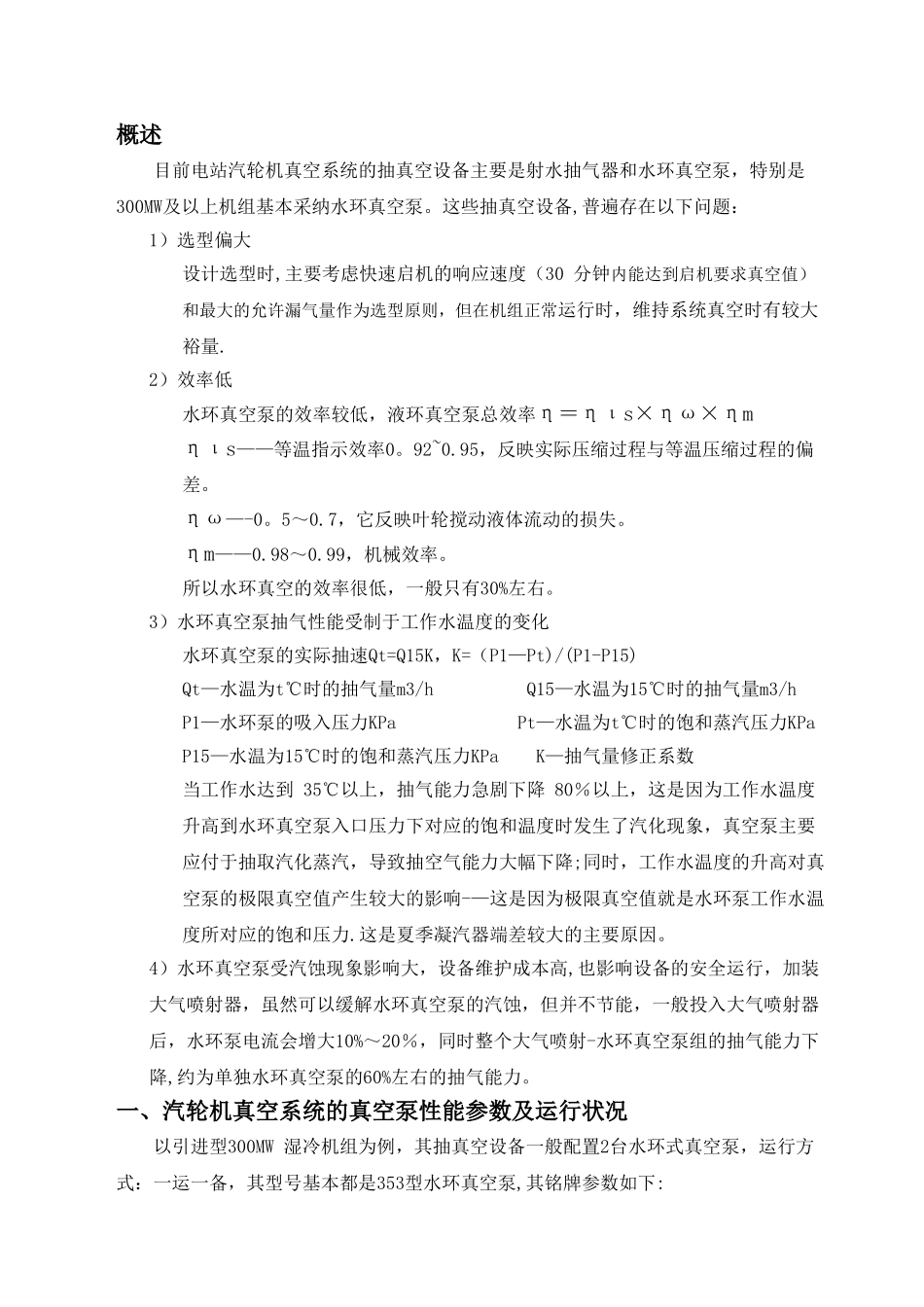

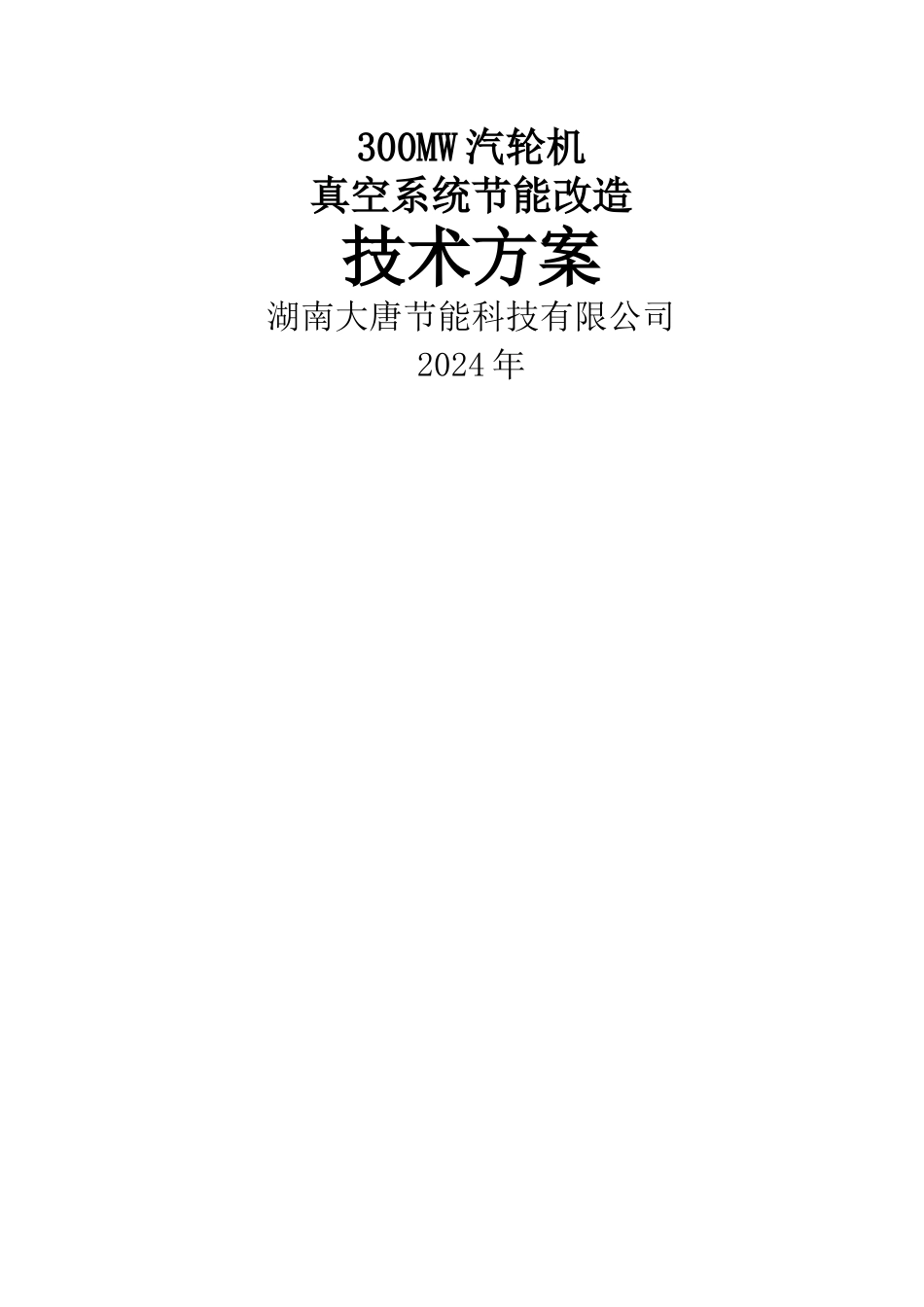

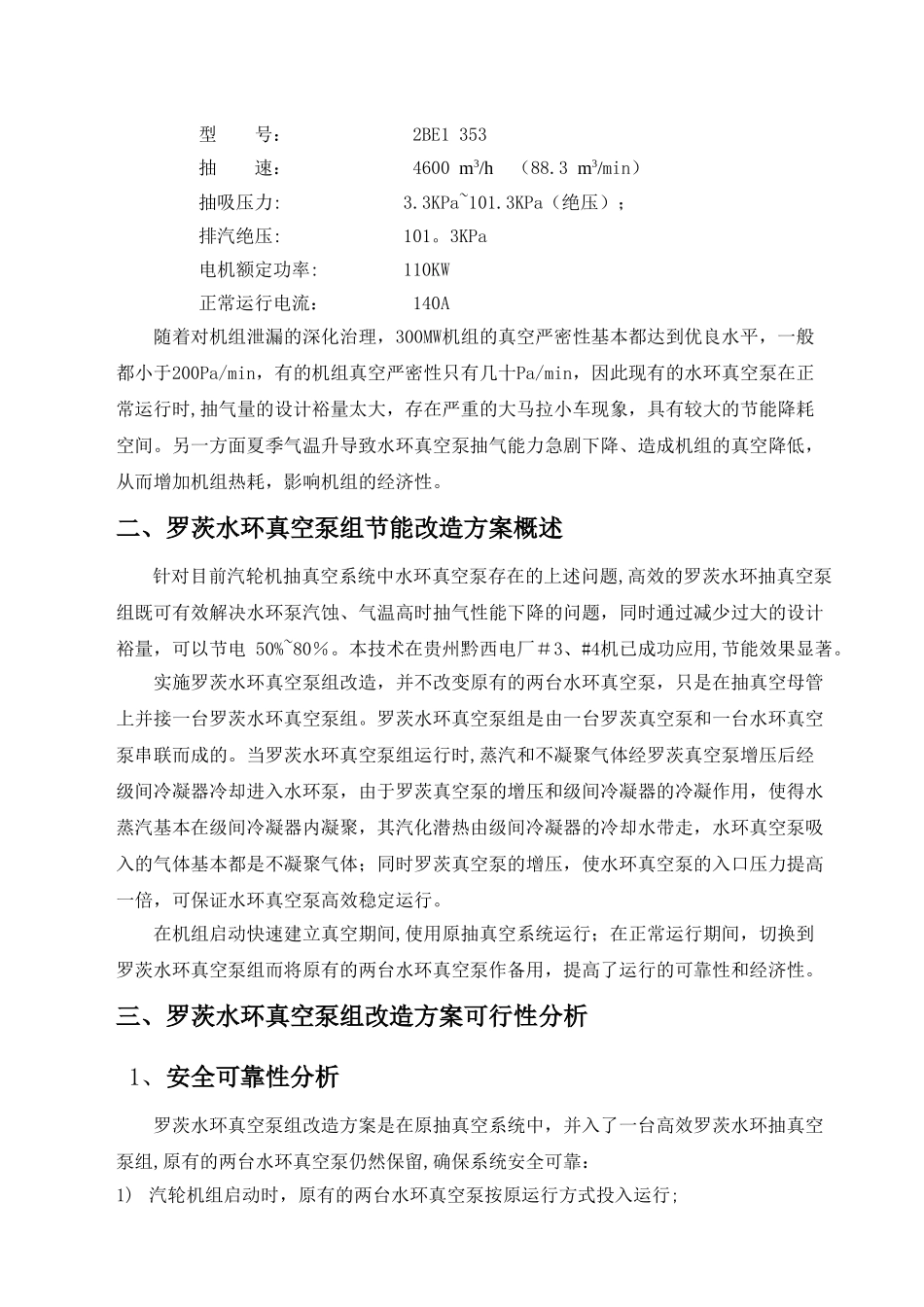

300MW 汽轮机真空系统节能改造技术方案湖南大唐节能科技有限公司2024 年概述目前电站汽轮机真空系统的抽真空设备主要是射水抽气器和水环真空泵，特别是300MW及以上机组基本采纳水环真空泵。这些抽真空设备,普遍存在以下问题：1）选型偏大设计选型时,主要考虑快速启机的响应速度（30 分钟内能达到启机要求真空值）和最大的允许漏气量作为选型原则，但在机组正常运行时，维持系统真空时有较大裕量.2）效率低水环真空泵的效率较低，液环真空泵总效率η＝ηιs×ηω×ηmηιs——等温指示效率0。92~0.95，反映实际压缩过程与等温压缩过程的偏差。ηω—-0。5～0.7，它反映叶轮搅动液体流动的损失。ηm——0.98～0.99，机械效率。所以水环真空的效率很低，一般只有30%左右。3）水环真空泵抽气性能受制于工作水温度的变化水环真空泵的实际抽速Qt=Q15K，K=（P1—Pt)/(P1-P15)Qt—水温为t℃时的抽气量m3/h Q15—水温为15℃时的抽气量m3/hP1—水环泵的吸入压力KPa Pt—水温为t℃时的饱和蒸汽压力KPaP15—水温为15℃时的饱和蒸汽压力KPa K—抽气量修正系数当工作水达到 35℃以上，抽气能力急剧下降 80％以上，这是因为工作水温度升高到水环真空泵入口压力下对应的饱和温度时发生了汽化现象，真空泵主要应付于抽取汽化蒸汽，导致抽空气能力大幅下降;同时，工作水温度的升高对真空泵的极限真空值产生较大的影响-—这是因为极限真空值就是水环泵工作水温度所对应的饱和压力.这是夏季凝汽器端差较大的主要原因。4）水环真空泵受汽蚀现象影响大，设备维护成本高,也影响设备的安全运行，加装大气喷射器，虽然可以缓解水环真空泵的汽蚀，但并不节能，一般投入大气喷射器后，水环泵电流会增大10%～20％，同时整个大气喷射-水环真空泵组的抽气能力下降,约为单独水环真空泵的60%左右的抽气能力。一、汽轮机真空系统的真空泵性能参数及运行状况以引进型300MW 湿冷机组为例，其抽真空设备一般配置2台水环式真空泵，运行方式：一运一备，其型号基本都是353型水环真空泵,其铭牌参数如下:型 号： 2BE1 353抽 速： 4600 m3/h （88.3 m3/min）抽吸压力: 3.3KPa~101.3KPa（绝压）；排汽绝压: 101。3KPa电机额定功率: 110KW 正常运行电流： 140A随着对机组泄漏的深化治理，300MW机组的真空严密性基本都达到优良水平，一般都小于200Pa/min，有的机组真空严密性只有几十Pa/min，因此现有的水环真空泵在正常运行时,抽气量的设计裕量太大，存在严重的大马拉...
